11
RU
Подключение проводки
датчиков
Проводка датчиков и сетевые провода
нельзя прокладывать вместе и проводить
через общий ввод. Их общая прокладка
ведет к неисправностям электроники,
например к вибрации контакторов.
Если общая прокладка неизбежна или
длина проводки превышает 3 м, следует
использовать экранированную проводку
датчиков (4 x 0,5 мм²).
Экран подключается в блоке управления на
массу.
Учтите, что следующие указания размеров
основаны на значениях, которые были
заданы при проверке прибора согласно
EN 60335-2-53. Датчик печи должен быть
установлен в месте, где ожидаются самые

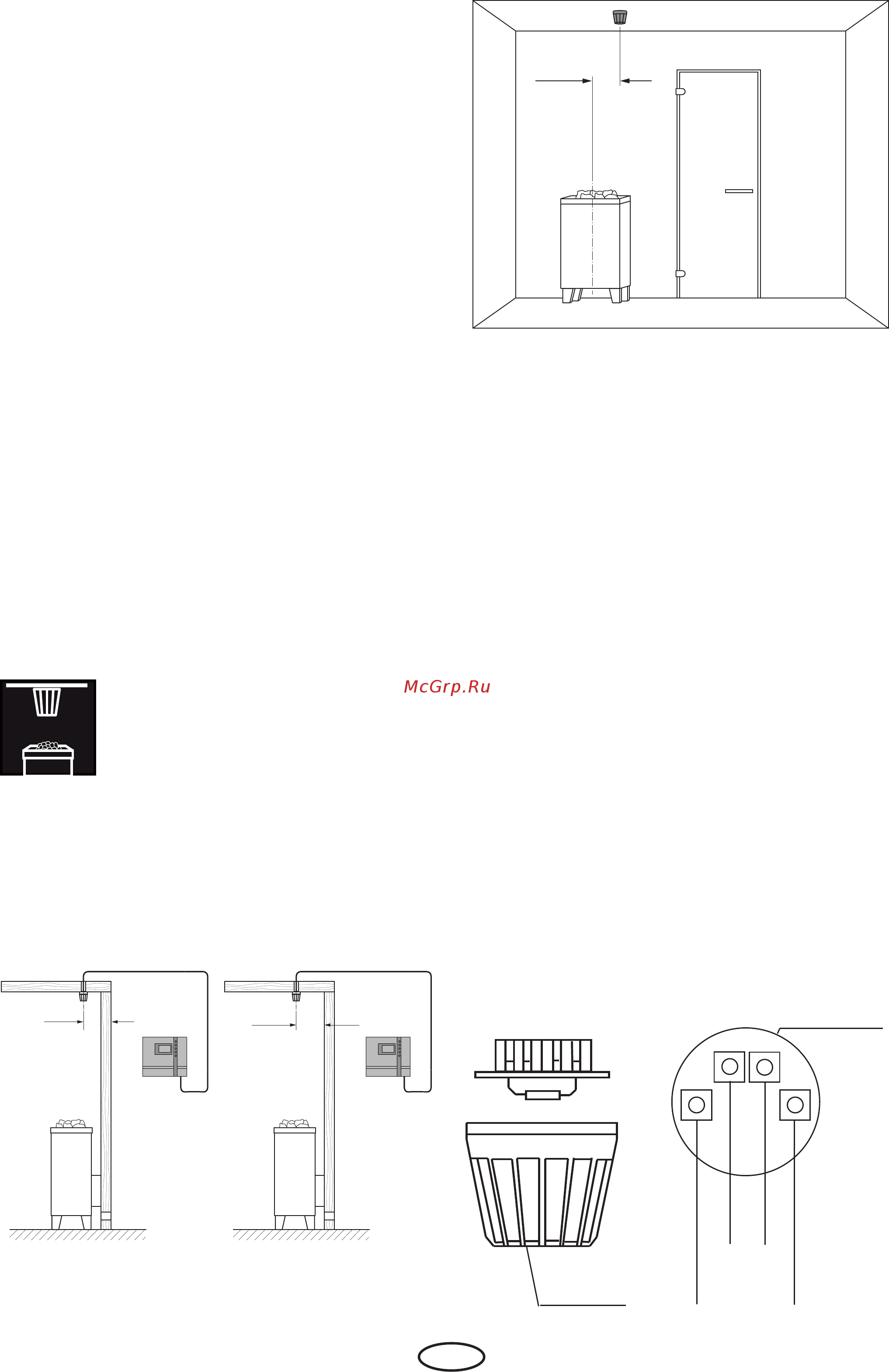

высокие температуры. Обзор места монтажа
датчика представлен на рис. 7-9, если
положение не задано в руководстве по
эксплуатации печи.
1. Датчик печи устанавливается в кабинах
размером до 2 x 2м согласно рис. 7 и 9, а
в кабинах большего размера согласно рис.
8 и 9.
Рис. 7
Корпус
красный
красный
Плата датчика
Датчик
белый (ограничитель)
белый (ограничитель)
Рис. 10
Рис. 8
Рис. 9
2. Просверлите отверстие для кабельного
ввода, предпочтительнее по центру
профильной доски.
3. Проденьте проводку датчика через
отверстие и закройте проводку датчика
согласно рис. 10.
4. Провода ограничителя (белый) и датчика
температуры (красный) подключите к
клеммам платы датчика согласно рис. 10.
После этого зафиксируйте плату датчика в
корпусе.
5. Проведите провода датчика к блоку
управления и проденьте их через
правый кабельный ввод в прибор.
Проложите провода датчика внутри
блока управления как показано на рис.11.
Подключите провода датчика согласно
рис. 12. Для этого извлеките разъем X2
из платы и повторно подсоедините после
подключения.
Монтаж датчика печи
35 cm
> 2 x 2 m
Fühlerleitung
Fühlerleitung
19 cm
< 2 x 2 m
20 cm
