10
RU

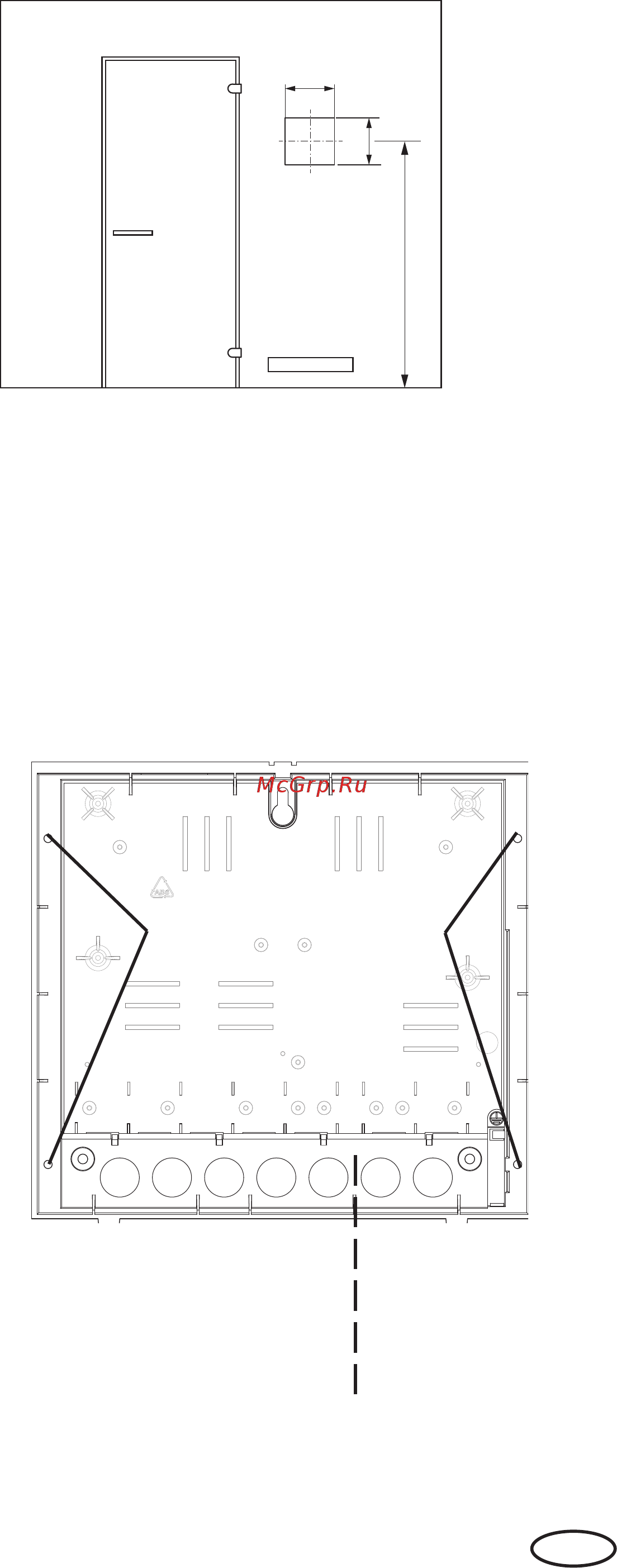

Рис. 6
Отверстия для следующих про-
водов:
Сетевая подводка
Подводящий провод печи
Подводящий провод испари-
теля
Лампа
Вентилятор
Отверстие
для прово-
дов датчика
Проводка в стене
1. Сделайте выемку в стене глубиной мин.
3,5 см согласно размерам, приведенным
на рис.5.
2. Вставьте входящие в объем поставки
резиновые уплотнители в отверстия с
задней стороны корпуса, а затем проведите
через эти отверстия соединительный
кабель.
3. Расположите систему управления в
проеме стены и закрепите ее с помощью
4 шурупов.
21 cm
20 cm
Высота уровня глаз
Отверстия для закрепления
системы управления в
проемы стены
Рис. 5
