9
RU
ca. 35 cm

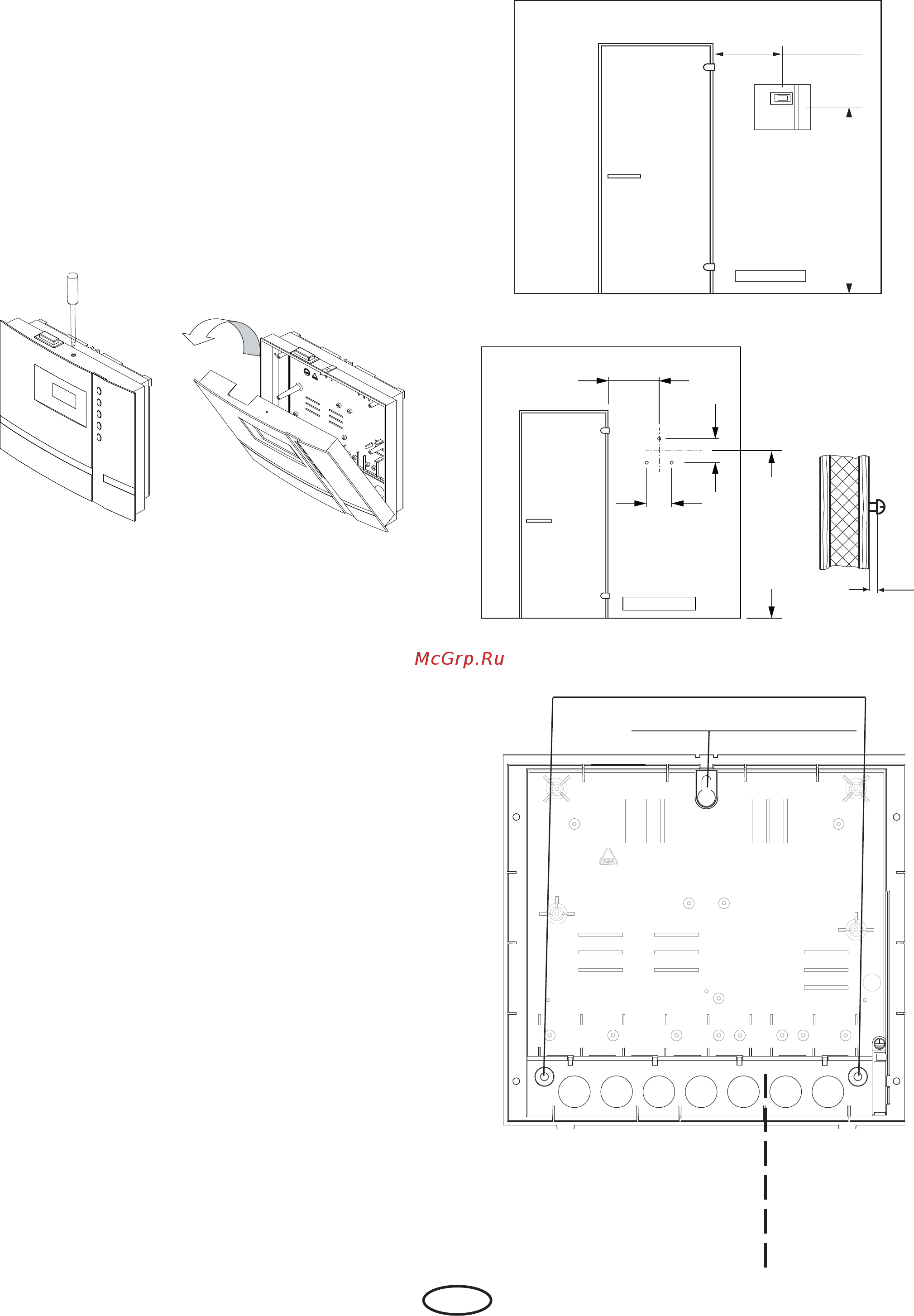

Монтаж блока управления
Крепление к стене
Блок управления разрешается устанавли-
вать только вне кабины. В качестве места
монтажа выберите подходящую внешнюю
стену кабины, напр., на которой с внутрен-
ней стороны закреплена печь сауны. Если
для электромонтажа уже проведены полые
трубы, то положение блока управления пре-
допределяется ими. Монтаж производится
согласно настоящей инструкции:
Рис. 1
1. Отверстия Ø 3 мм для входящих в объем
поставки шурупов 4 x 20 мм размещаются
соответственно указанным на рис. 3 + 3.1
размерам.
2. В верхнее центральное отверстие
вверните один из шурупов. За этот шуруп
навешивается блок управления. Для этого
оставьте выступ шурупа прибл. на 3 мм
(рис. 3.2).
3. Навесьте блок управления на
винт, выступающий на 3 мм, в
верхнем крепежном отверстии.
Вставьте входящие в комплект
поставки резиновые уплотнители
в отверстия с задней стороны
корпуса, а затем проведите через эти
отверстия соединительный кабель.
Прочно привинтите нижнюю часть
корпуса через нижние отверстиях к стене
кабины. Рис. 4
Рис. 3
Высота глаз
Рис. 3.2
3
Верхнее крепежное отверстие
Крепежные отверстия
Рис. 3.1
прибл. 35 см
17 см
17,7 см
Высота глаз
Снимите кожух блока управления. Для этого
удалите винт на верхней стороне корпуса и
снимите переднюю часть корпуса путем по-
ворота вверх и на себя (рис. 1).
Настенный монтаж
Рис. 4
Отверстия для следующих
проводов: Сетевая подводка;
подводящий провод печи;
подводящий провод
испарителя
лампа; вентилятор
Отверстие
для проводов
датчика
