Eos LSG 36 [3/5] Схема соединений

Внимание!

Уважаемый заказчик,

согласно действующим

предписаниям подключать печь

сауны со стороны электричества, а

также управлять сауной разрешается

только специалисту авторизованного

электропредприятия. Поэтому мы уже

сейчас мы указываем Вам на то, что

в случае гарантийного требования

следует прилагать копию счета

электропредприятия, выполнявшего

работы.

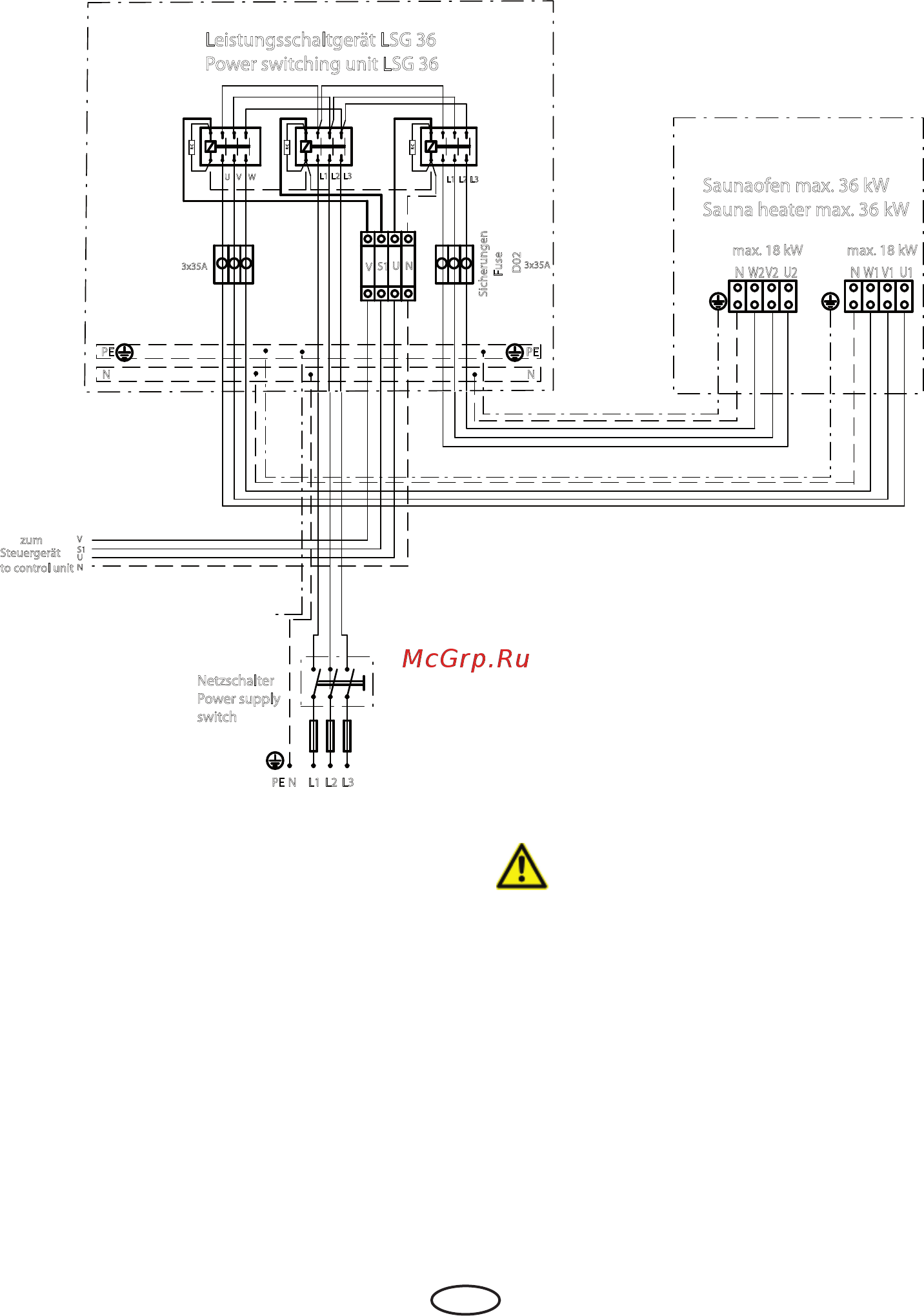

Схема соединений

zum

Steuergerät

to control unit

Saunaofen max. 36 kW

Sauna heater max. 36 kW

max. 18 kW

W2V2 U2

max. 18 kW

U1W1 V1

Netzschalter

Power supply

switch

L1 L2 L3NPE

Leistungsschaltgerät LSG 36

Power switching unit LSG 36

R C

3x35A

U V

R C

L2L1

Sicherungen

Fuse

D02

3x35A

- схематично -

Примечание:

Сечения и предохранения соединяясь

линий в соответствии с DIN/VDE 0100!
