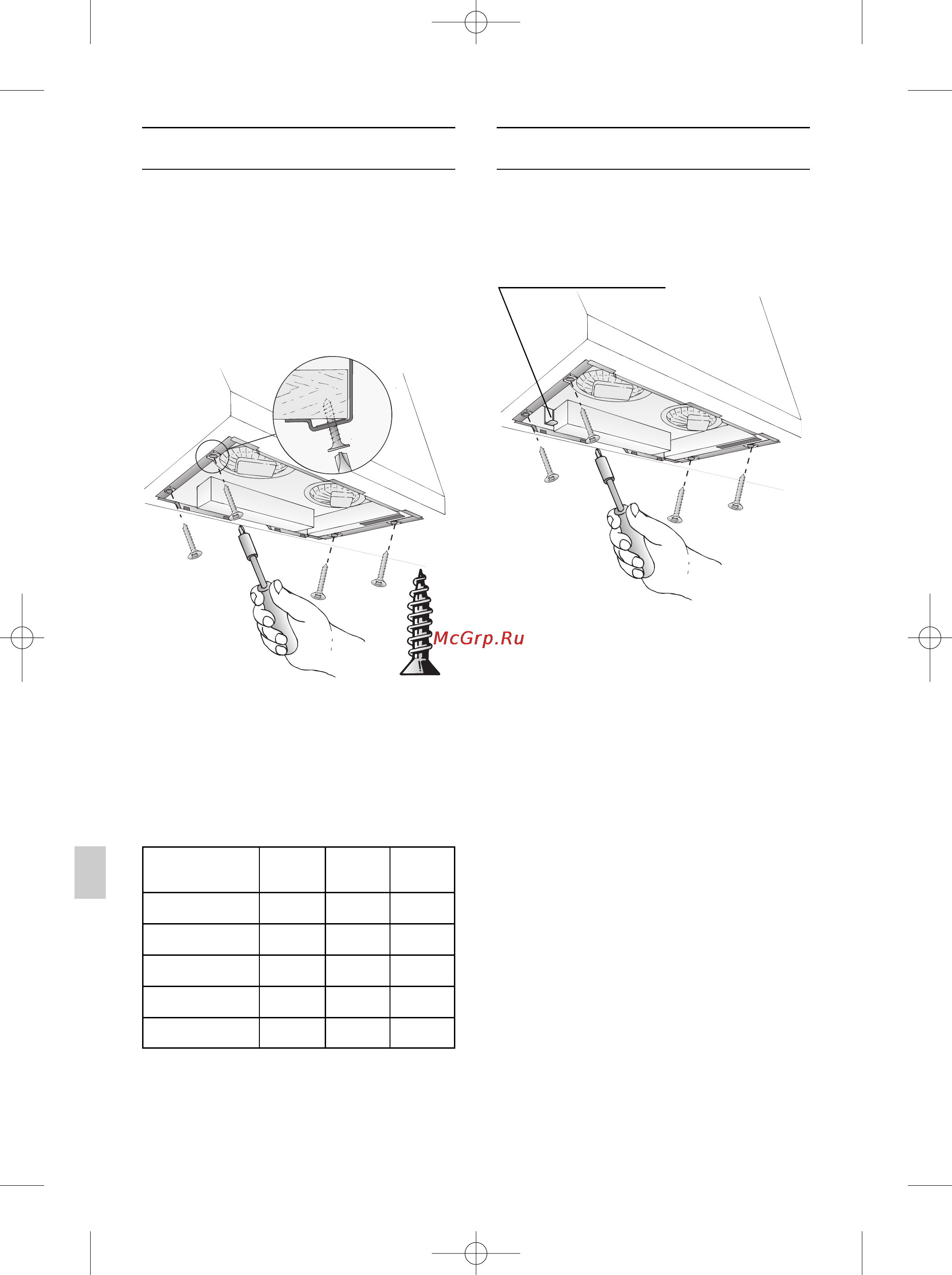

94
1. Αφαιρέστε το πλέγµα του φίλτρου
(βλ. οδηγίες χρήσης).
2. Κάντε την ηλεκτρική σύνδεση.
3. Πιέστε τον απορροφητήρα προς τα
πάνω µέσα στο άνοιγµα τοποθέτησης
µέχρι να κουµπώσει εµπρς και πίσω
το βοήθηµα τοποθέτησης.
4. Βιδώστε τον απορροφητήρα.
5. Τοποθετήστε το πλέγµα του φίλτρου
και ασφαλίστε το (βλ. οδηγίες χρήσης).
1. Λύστε τις βίδες.
2. Κρατήστε τον απορροφητήρα απ
κάτω, τραβήξτε τον εµπρς και πίσω
απ τα ελάσµατα τοποθέτησης.
3. Βγάλτε τον απορροφητήρα, τραβώντας
προς τα κάτω.
Βάρος σε kg:
Πλάτος
53 cm
µε 1 κινητήρα
πληκτροδιακπτης
Τηρούµε το δικαίωµα αλλαγών απ πλευράς
κατασκευής στα πλαίσια της τεχνικής εξέλιξης.
Παραλλαγή
5,0 6,3
µε 1 κινητήρα
συρταρωτς διακπτης
µε 1 κινητήρα
συρταρωτς διακπτης
53 cm
73 cm
µε 2 κινητήρες
συρταρωτς διακπτης
µε 2 κινητήρες
συρταρωτς διακπτης
53 cm
73 cm
9,5
10,3
8,3
8,7
10,7
11,6
9,5
9,9
Ακάθ.
αέρας
Ανακ.
αέρας
Τοποθέτηση Αφαίρεση
Ελάσµατα τοποθέτησης
5750.196 433-NEFF.qxd 18.03.2009 8:55 Uhr Seite 94
