11
160 А КОММУТАЦИЯ
Многоканальная (стерео) коммутация
2-канальный звуковой материал не обязательно является стереофоническим. Стерео – это два
канала, записанные и/или смикшированные так, чтобы создать иллюзию слитной звуковой
«панорамы». Стабильность психоакустических образов в стереомиксе зависит от поддерживания
определенных фазовых и амплит удных соотношений в левом и правом каналах
Если для обработки стереофонического материала используются два никак не связанных друг с
другом компрессора, громкий звук, появившись в одном канале, заставит звуковой образ сместиться
к противоположному каналу. Этого можно избежать, связав цепи управления обоих компрессоров –
это заставит их работать таким способом, чтобы оба канала обрабатывались компрессией с
одинаковыми параметрами.
Объединение двух 160A в стереопару осуществляется через гнезда STEREO STRAPPING,
расположенные на задней панели каждого устройства, с помощью симметричного кабеля с
разъемами типа TRS джек на обоих концах. После этого на одном из двух устройств включается
режим «ВЕДУЩИЙ» (кнопка SLAVE отжата), а на втором – режим «ПОДЧИНЕННЫЙ» (кнопка SLAVE
нажата, светодиод SLAVE горит). Теперь «Ведущий» 160A реагирует на сигнал на входах обоих
приборов. Количество и характер компрессии в обоих каналах регулируется ручками управления
«Ведущего», а «Подчиненный» точно следует «указаниям». В таком режиме работы стереоимидж
сохраняется надлежащим образом.
Обратите внимание:
обязательно удалите кабель STEREO STRAPPING, если хотите использовать
два 160A независимо друг от друга. Когда два 160As связаны в стереопару, и кнопки SLAVE на обоих
устройствах не отжаты, приборы НЕ работают независимо друг от друга, потому что кабель
суммирует звуковой сигнал каждого устройства. Для надлежащей одноканальной работы кабель
должен быть удален. Если нажаты обе кнопки SLAVE, оба устройства будут пропускать сигнал без
компрессии.
Обратите внимание:
компрессор модели 160A не может объединяться с моделями dbx 160XT, 160X,
160, 161 или 162.

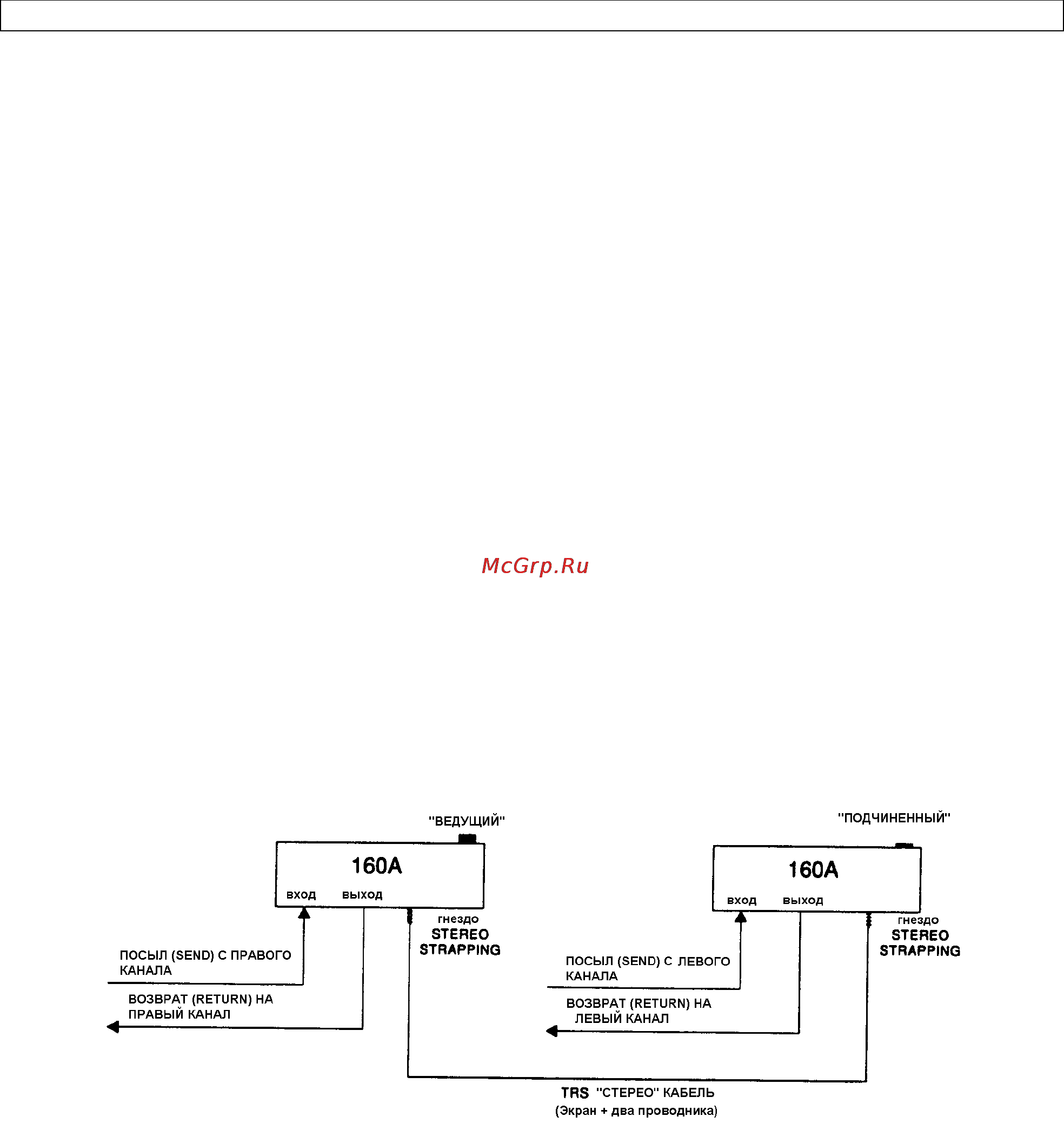

Фиг. 6: многоканальная коммутация
Использование вн ешних устройств, подключенных ко входу детектора
Чтобы управлять компрессором с помощью внешнего устройства, соедините его (вспомогательного
устройства) выход с гнездом DETECTOR INPUT на задней панели 160A. Подайте на вход внешнего
устройства тот же самый сигнал, что и на звуковой вход (INPUT) 160A (см. фиг. 4 и 5). Для этого
может потребоваться Y-адаптер, если сигнал заранее не разветвлен (например, некоторые
синтезаторы имеют два параллельных выхода).
Иногда внешнее устройство требуется подключить к звуковому тракту, а не к тракту у правления
детектором. В таких случаях исходный звуковой сигнал подается на вход внешнего устройства и на
вход управления детектора 160А (DETECTOR INPUT), а выходной сигнал с внешнего устройства
подается на звуковой вход (INPUT) 160A.. Примером такой конфигурации может сл ужить
использование внешней линии задержки для создания "отрицательного" времени срабатывания
(attack time) компрессора.
