Замена предохранителя

Чтобы заменить сгоревший предохранитель,

извлеките его из разъема на задней части ре-

сивера и установите на его место аналогичный

предохранитель с такими же характеристиками.

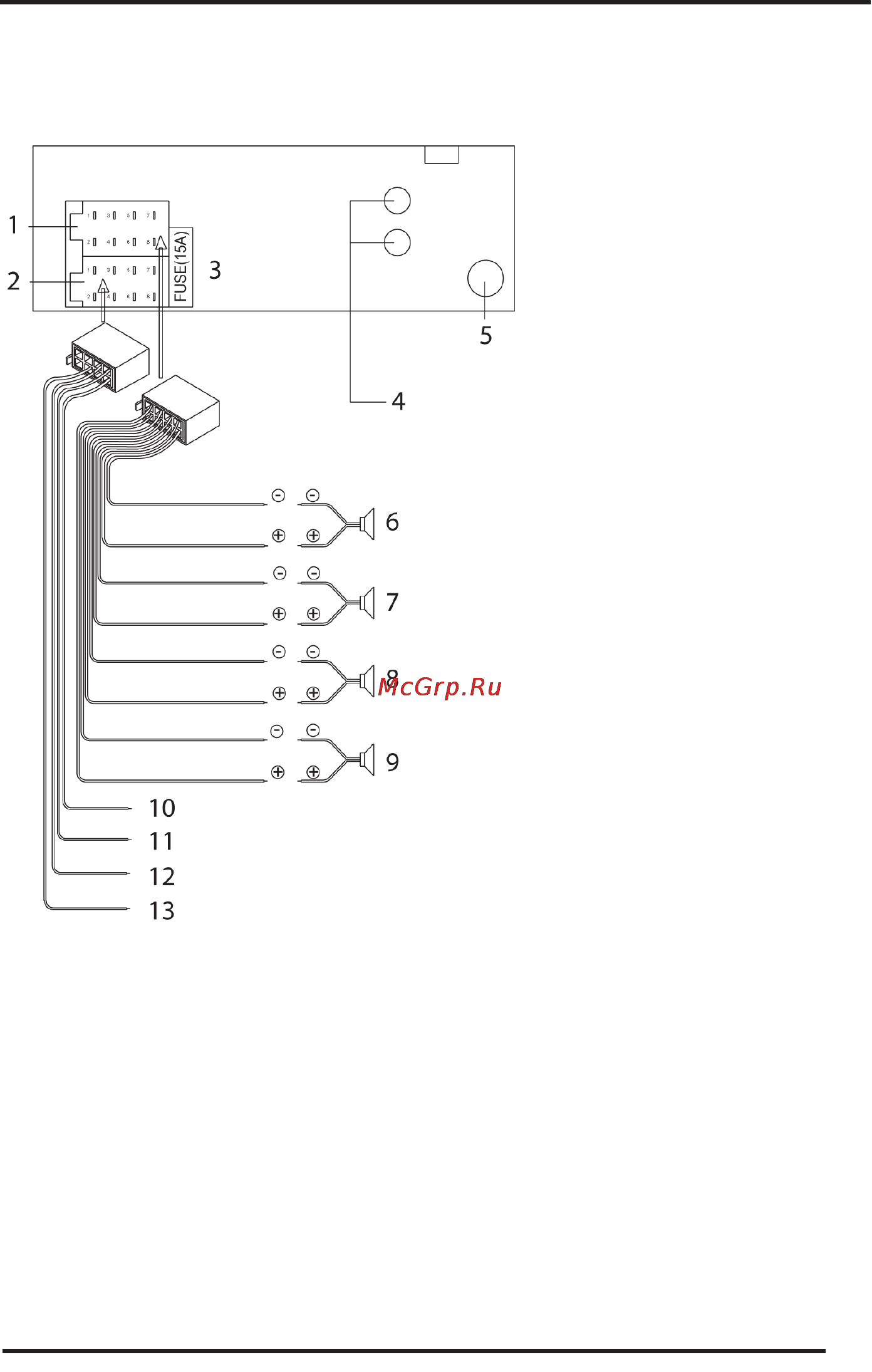

1. Присоединительный разъём, часть В

2. Присоединительный разъём, часть А

3. Предохранитель (15 А)

4. Разъем для подключения антенны

5. Аудио выход (линейный, RCA,

Красный – правый аудиоканал,

Белый – левый аудиоканал)

6. Тыловой левый громкоговоритель

(Зеленый (+), Зеленый/Черный (-))

7. Фронтальный левый громкоговоритель

(Белый (+), Белый/Черный (-))

8. Фронтальный правый громкоговоритель

(Серый (+), Серый/Черный (-))

9. Тыловой правый громкоговоритель

(Фиолетовый (+), Фиолетовый/Черный (-))

10. Масса (-) (Черный)

11. Зажигание (+12В) (Красный)

12. Питание антенны (+) /

управление усилителем (Синий)

13. Аккумулятор (+12В) (Желтый)
