9

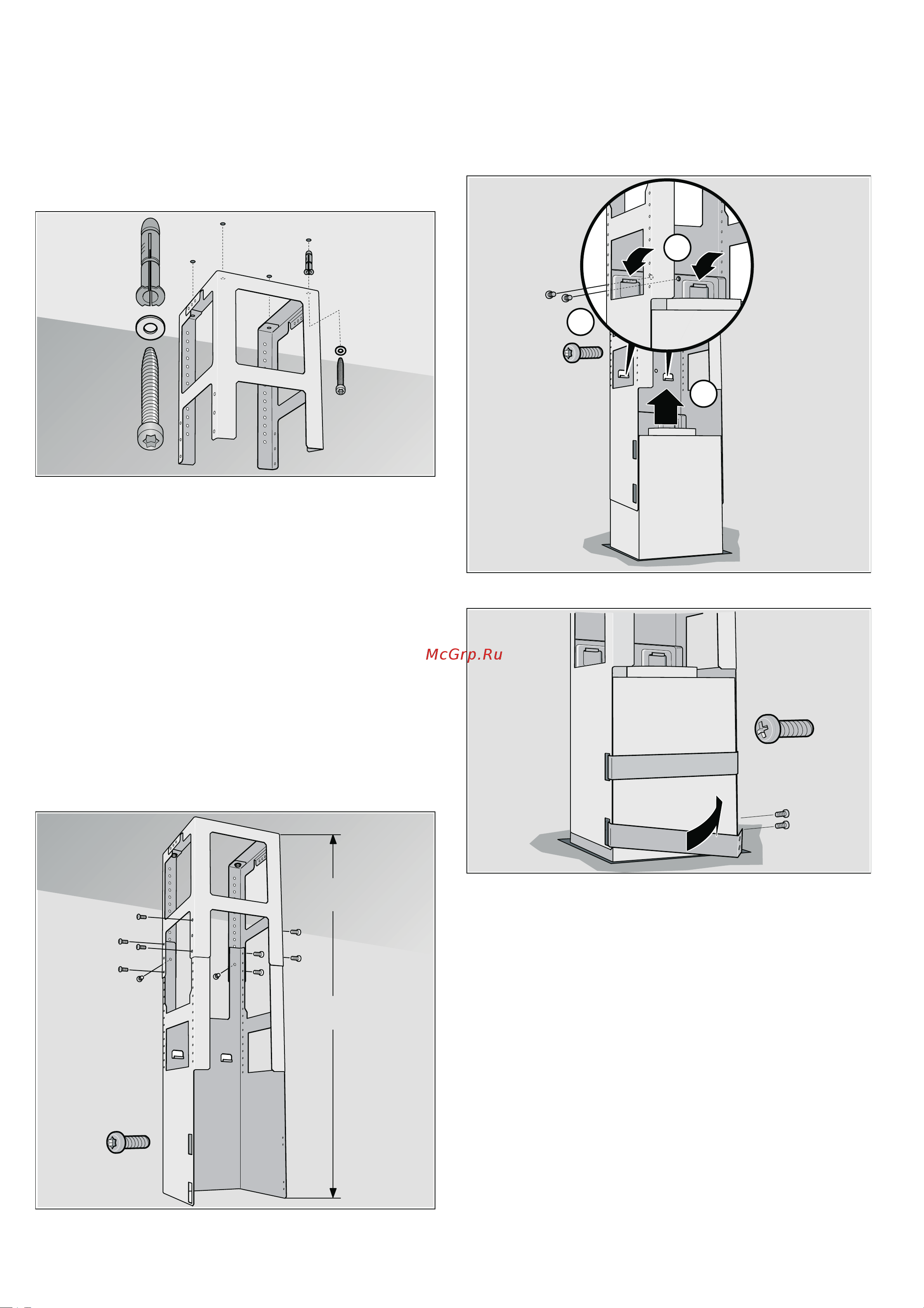

Монтаж верхней подвесной рамы
1. Определите перед монтажом полную высоту подвесной рамы
и обозначьте точки отверстий для винтов.
Указание: Высота подвесной рамы регулируется
интервалами по 20 мм.
2. Начертите на потолке центр вытяжки.
3. С помощью прилагаемого шаблона обозначьте на потолке
точки для крепления винтов.
4. Просверлите 4 отверстия Ø8мм глубиной 80 мм для
креплений и вдавите дюбели заподлицо с поверхностью.
5. Привинтите верхнюю часть подвесной
рамы к потолку при
помощи 4 винтов.
Указание: Следите за правильным расположением
подвесной рамы. Средняя планка служит определением
для передней стороны идолжна показывать в направлении
панели управления кухонной плиткой.
Монтаж нижней подвесной рамы
Верхнюю и нижнюю часть подвесной рамы закрепите
по определенной полной высоте при помощи 10 винтов.
Указания
■ Следите за правильным расположением нижней подвесной
рамы. Открытая сторона должна показывать в направлении
панели управления кухонной плиткой.
■ Чтобы потом выровнять подвесную раму, достаточно
освободить крепежные винты на потолке.
2Монтаж прибора
1. Вставьте вытяжку снизу вподвесную раму.
Указание: Следите за тем, чтобы кабель для подсоединения
ксети не был зажат.
2. Привинтите вытяжку к подвесной раме при помощи
2 фиксирующих винтов.
3. Вставьте и завинтите фиксирующую планку.
Крепление соединений труб
Указание: Если используется труба из алюминия, тогда место
присоединения необходимо предварительно сгладить.
Вытяжная труба Ø150мм (рекомендуемая величина)
Вытяжная труба крепится непосредственно к воздушному
патрубку и соединение соответствующим образом изолируется.
Вытяжная труба Ø120мм
1. Переходной патрубок крепится непосредственно
квоздушному патрубку.
2. Вытяжная труба крепится к переходному патрубку.
3. Оба места соединения соответствующим образом
изолируются.
[
[
[
$EOXIW
PP
8POXIW
PP
[
[
[
