Yamaha RX-V467 Titanium [3/8] Подключите колонки
![Yamaha RX-V467 Titanium [3/8] Подключите колонки](/views2/1050801/page3/bg3.png)
- 3 -
Предупреждение:
Перед подключением колонок извлеките из розетки шнур •
питания переменного тока данного аппарата.
Кабели колонок обычно состоят из двух параллельных •
изолированных кабелей. Для обозначения другой
полярности один из этих кабелей окрашен в другой цвет
или имеет продольную полоску. Вставьте кабель другого
цвета (или имеющий полоску) в разъем “+” (положительный,
красный) на данном аппарате и колонках, а другой кабель – в
разъем “-” (отрицательный, черный).
Соблюдайте осторожность, чтобы жила кабеля колонки не •
касалась чего-либо и не контактировала с металлическими
деталями данного аппарата. Это может привести к
повреждению аппарата или колонок. В случае короткого
замыкания цепи кабеля колонки при включении данного
аппарата на дисплее передней панели появится сообщение
“CHECK SP WIRES!”.
(Только модели для США и Канады) При подключении •
колонок с сопротивлением 6 Ом перед выполнением
подключения установите на данном аппарате импеданс
колонок в положение 6 Ом. Для получения информации об
установках, см. инструкцию по эксплуатации.
1
1

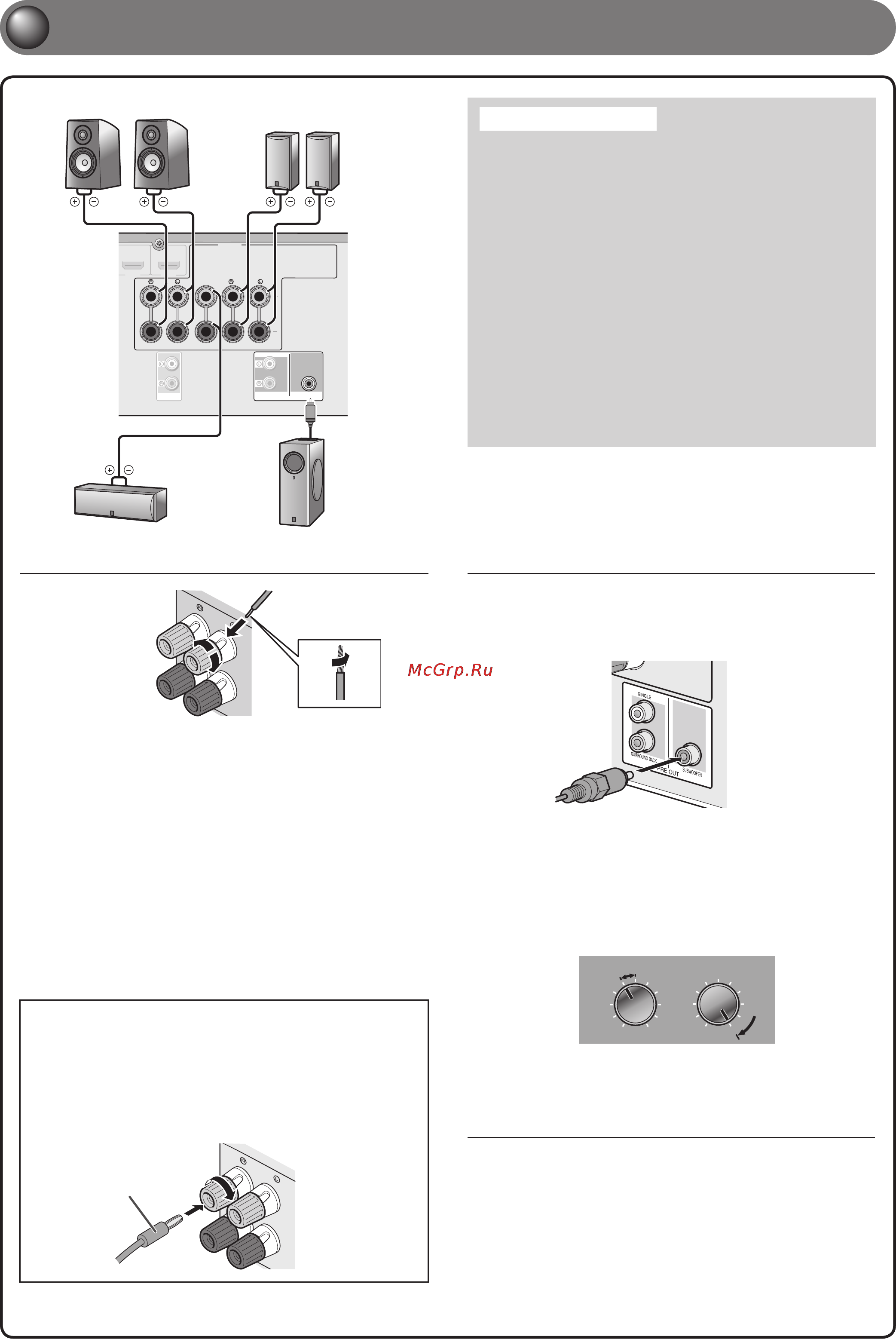

Подключите колонки
Подключение колонок
FRONT
2
2
3
1
4
4
1
Удалите приблизительно по 10 мм изоляции на
концах кабелей колонки и надежно скрутите
оголенные провода кабелей во избежание
короткого замыкания.
2
Открутите разъемы колонки.
3
Вставьте оголенный провод кабеля колонки в
щель на боковой стороне разъема.
4
Затяните разъем.
CENTER
SURROUND
HDMI 3
HDMI 4
FRONT
AUDI O
OUT
SPEAKERS
PRE OUT
SUBWOOFER
SINGLE
SURROUND BACK
Фронтальная колонка
Правая Левая
Колонка окружающего звучания
Правая Левая
СабвуферЦентральная колонка
Подключение сабвуфера
1
Подключите входное гнездо сабвуфера с
помощью штекерного аудиокабеля к гнезду
SUBWOOFER на данном аппарате.
2
Установите громкость сабвуфера следующим
образом.
Громкость: Установите приблизительно на половину громкости
(или немного меньше половины).
Частота кроссовера (если она доступна): Установите на
максимум.
Примеры настройки сабвуфера
VOLUME
MIN MAX
CROSSOVER/
HIGH CUT
MIN MAX
При использовании 7.1/6.1-канальной
системы окружающего звучания
Подключение внешнего усилителя к гнездам
SURROUND BACK L/R терминалов PRE OUT
позволит создать систему, имеющую до 7.1
каналов окружающего звучания с тыловым
каналом окружающего звучания.
Смотрите в инструкции по эксплуатации
информацию о подключении тыловых колонок
окружающего звучания.
Подключение вилки штекерного типа
(За исключением моделей для
Великобритании, Европы, Азии и Кореи)
Затяните головку и вставьте вилку штекерного типа
в торец разъема.
FRONT
Банановый штекер
RX-V467_QRG_Russian.indd 3 2010/1/27 14:31:41
