Ru 10
ВВЕДЕНИЕ
Названия компонентов и их функции

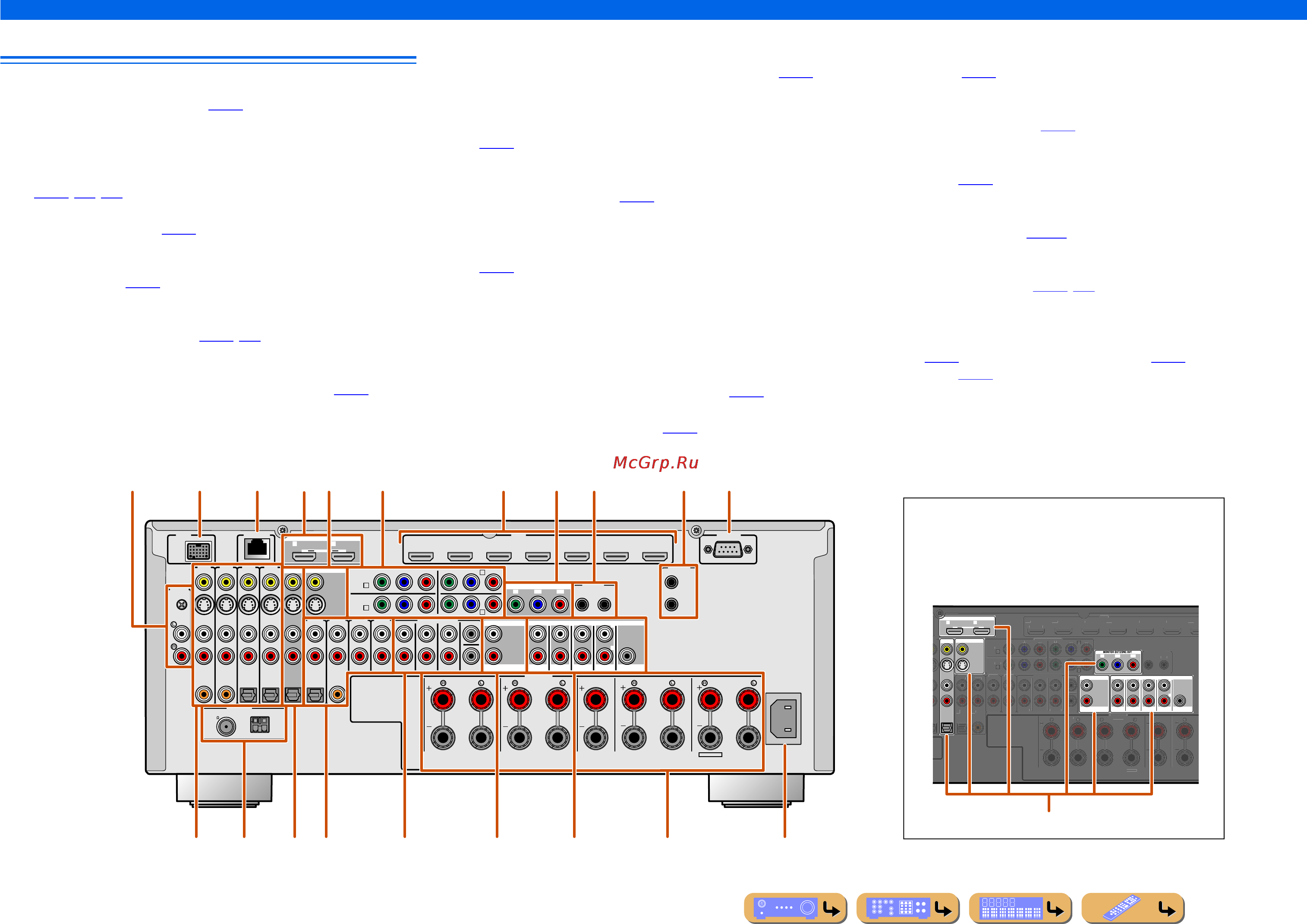

Задняя панель
a
Гнезда PHONO
Для подключения проигрывателя (
с. 31).
b
Гнездо DOCK
Для подключения дополнительной универсальной док-станции для iPod
(например YDS-12), беспроводной системы для iPod (YID-W10) или
беспроводного Bluetooth-приемника аудиосигнала (YBA-10)
(
с. 71, с. 73, с. 75).
c
Порт NETWORK
Для подключения к сети (
с. 34).
d
Гнезда HDMI OUT 1-2
Для подключения HDMI - совместимого телевизора для вывода аудио/
видеосигналов на (
с. 25).
e
Гнезда MON.OUT/ZONE OUT (гнезда S-VIDEO/VIDEO)
Для подключения телевизора, способного принимать входной видеосигнал,
и вывода на него видеосигналов (
с. 25, с. 26).
f
Гнезда COMPONENT VIDEO
Для подключения внешних компонентов, оснащенных компонентными
видео-совместимыми выходами для приема видеосигналов (
с. 28).
g
Входные гнезда HDMI
Для подключения внешних компонентов, оснащенных HDMI-
совместимыми выходами для приема аудио/видеосигналов (
с. 27).
h
Гнезда MONITOR OUT/ZONE OUT (гнезда COMPONENT VIDEO)
Для подключения телевизора, совместимого с компонентными
видеосигналами, для вывода видеосигнала с помощью трех кабелей
(
с. 25).
i
Гнезда REMOTE IN/OUT
Для подключения внешнего компонента, поддерживающего функцию
управления с помощью ДУ (
с. 33).
j
Гнездо TRIGGER OUT 1-2
Для подключения внешнего компонента, поддерживающего функцию
триггера, и управления им вместе с управлением данным аппаратом
(
с. 33).
k
Разъем RS-232C
Данный разъем расширения управления предназначен для
специализированной установки. Обратитесь к дилеру для получения
подробной информации.
l
Гнезда AV1-4
Для подключения к внешним компонентам, оснащенным аудио/
видеовыходами для приема аудио/видеосигналов (
с. 28).
m
Гнезда ANTENNA
Для подключения AM и FM-антенн (
с. 36).
n
Гнезда AV OUT
Для вывода аудио/видеосигналов, полученных в случае выбора аналоговых
входов (
с. 34).
o
Гнезда AUDIO1-4
Для подключения внешних компонентов, оснащенных аудиовыходами для
приема аудиосигналов (
с. 31).
p
Гнезда MULTI CH INPUT
Для подключения проигрывателя, поддерживающего многоканальный
вывод (
с. 32).
q
Гнезда ZONE OUT
Вывод звука данного аппарата на внешний усилитель, установленный в
другом помещении. (
с. 122).
r
Разъемы PRE OUT
Для подключения сабвуфера со встроенным усилителем или внешнего
усилителя мощности (
с. 21, с. 22).
s
Разъемы SPEAKERS
Для подключения фронтальных колонок, центральной колонки, колонок
окружающего звучания и тыловых колонок окружающего звучания
(
с. 19). Подключите колонки присутствия (
с. 19) или колонки для
Zone2 (
с. 18) к гнездам EXTRA SP.
t
AC IN
Для подключения поставляемого силового кабеля.
HDMI OUT
12
ZONE OUT PRE OUT
ZONE 2
AV OUT
YP
B
P
R
SURROUND
SUR. BACK
CENTER
SUBWOOFER
1
2
MON.OUT/ZONE OUT
ARC ARC
SELECTABLE
FRONT
(SINGLE)
SU
RR
OU
ND
SU
RR
OU
ND BA
C
K
/
S
PEAKER
S
C
ENTE
R
AV 1
AV 2
AV
3
AV 4
AV
5
AV
6
AV 7
S
IN
G
L
E
FR
O
BI
-
AMP
4
AV
3
A
V 4
T
ICAL
O
PTICA
L
AU
DI
O
1
(
2 TV
)
(3 CD)
A
U
DI
O
2 A
U
DI
O
3
AU
DI
O
4
FRON
T
SURROUND
SUR. BAC
K
S
UBWOOFE
R
C
ENTER
M
U
LTI
C
H INP
UT
CO
MP
O
NENT VIDE
O
C
OAXIA
L
Y
P
B
P
R
Y
P
B
P
R
C
D
(
1 BD/DVD
)
AV 1
A
V 2
B
A
Ԝ
ԝ
IN
OUT
R
EM
O
TE
Выбор входных и выходных гнезд
Область вокруг выходных аудио / видеогнезд обозначена белым
цветом, чтобы предотвратить ошибочное подключение.
Используйте эти гнезда для вывода аудио/видеосигналов на
телевизор или другие внешние компоненты.
Выходные гнезда
AC IN
SURROUND SURROUND BACK/
SPEAKERS
CENTER
AV 1
HDMI OUT
AV 2 AV 3 AV 4
HDMI
AV 5 AV 6 AV 7
SINGLE
FRONT
BI-AMP
12
PHONO
GND
(1 BD/DVD)
AV 1
DOCK NETWORK
AV 2 AV 3 AV 4
AV 3
AV 4
COAXIAL COAXIAL
OPTICAL OPTICAL
OPTICAL
AUDIO 1
(2 TV)
(3 CD)
AUDIO 2 AUDIO 3 AUDIO 4
FRONT
SURROUND
SUR. BACK
SUBWOOFER
CENTER
MULTI CH INPUT
COMPONENT VIDEO
COAXIAL
MONITOR OUT/ZONE OUT
ZONE OUT PRE OUT
ZONE 2
AV OUT
YP
B
P
R
YP
B
P
R
YP
B
P
R
C
D
SURROUND
SUR. BACK
CENTER
SUBWOOFER
1
2
RS-232C
2
1
TRIGGER
OUT
+12V 0.1A MAX.
MON.OUT/ZONE OUT
ARC ARC
SELECTABLE
FRONT
(1 BD/DVD)
AV 1
AV 2
B
A
ԘԙԚԛ Ԝԝ
(SINGLE)
ZONE2/
F.PRESENCE
EXTRA SP
ANTENNA
75
GND
AM
(4 RADIO)
IN
OUT
REMOTE
bad g kjf
sl nmt
c
e h i
o p q r
