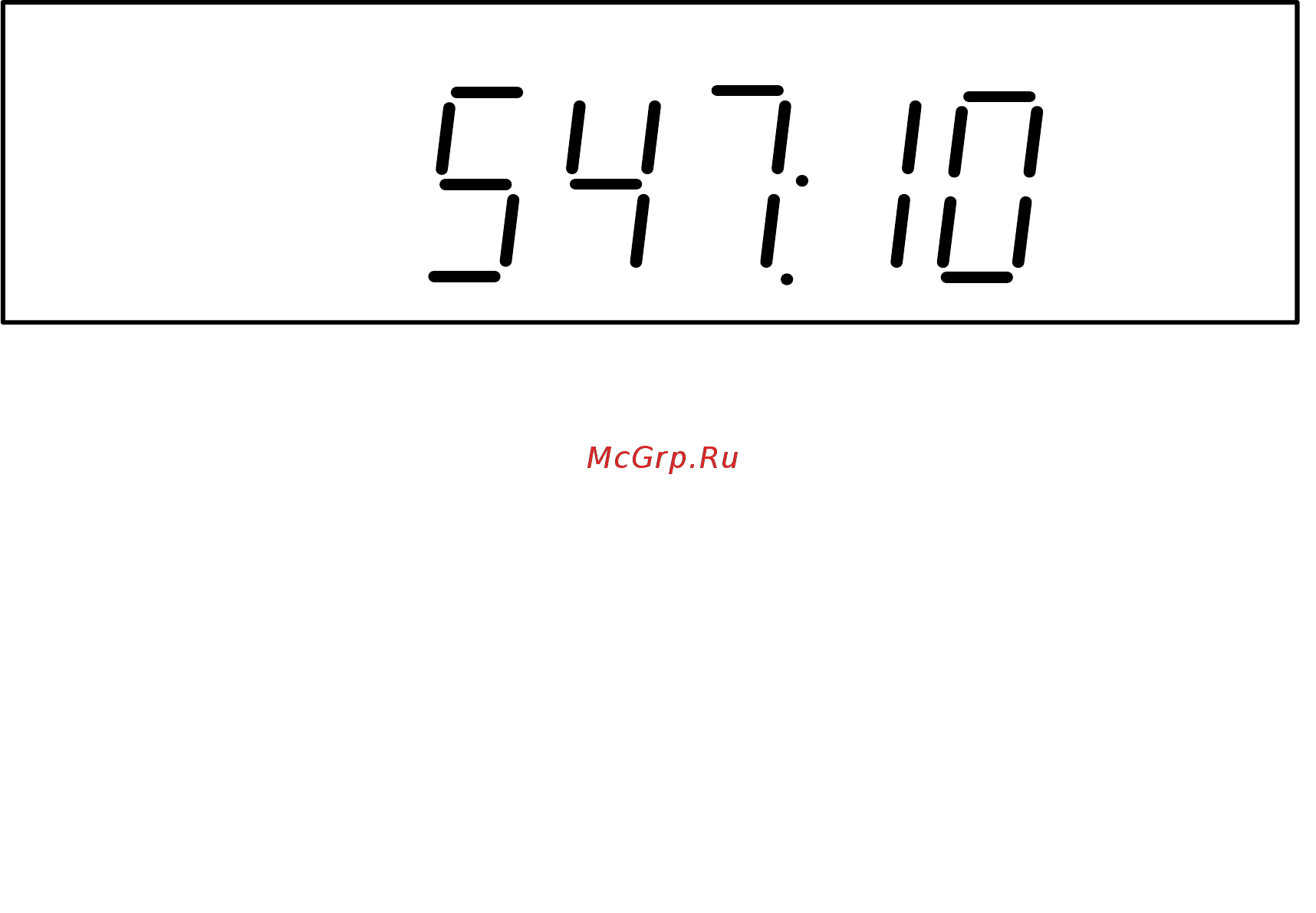

5.1.15 Индикация энергии на начало предыдущего месяца.

Формат отображения информации должен соответствовать приведённому на рис. 20. Вверху индицируется тариф, месяц

указывается после двоеточия.

На приведённом рисунке индицируется мощность « 547 кВт∙ч » на начало десятого месяца по тарифу 1.

DATE TIMEMD RESETPREV TARIFF

kVArhz

1 2 3 4

1 43

Рис. 20

5.2 Работа с интерфейсом

5.2.1 Для программирования и считывания через интерфейс необходимо выполнить следующее:

- подсоедините к порту USB персонального компьютера преобразователь сигналов «Меркурий 221»;

- включите счётчик и компьютер;

- запустите программу «Конфигуратор счётчиков Меркурий»;

5.2.2 Открыть вкладку «Параметры связи». На экране должно появиться окно, изображённое на рис. 21, где нужно выбрать

тип счётчика «Меркурий 206», сетевой адрес, тип интерфейса, скорость обмена, номер порта. После чего нажать кнопку «Со-

единить».

5.2.3 Используя вкладки «Время» (рис. 22), «Индикация» (рис. 23), «Энергия» (рис. 24), «Тарифы» и т.д. и кнопки «Прочи-

тать», «Записать» можно программировать и считывать другую информацию.

ТАРИФ

ПРЕД

кВт ч
