Длительность хранения данных в энергонезависимой памяти составляет не менее 30 лет.

Объем основных и вспомогательных параметров, выводимых на ЖКИ, а также

длительность индикации, программируется через интерфейс.

Счетчики имеют испытательный выход для поверки счетчиков и для использования

в ранее разработанных и эксплуатируемых автоматизированных системах технического

и коммерческого учета потребляемой электроэнергии. В счётчиках с шунтами (с индексом «ш»

в названии счётчика) испытательный выход является оптическим.

Конструктивно счетчики состоят из следующих узлов:

- корпуса (основания корпуса, крышки корпуса, клеммной крышки, крышки

интерфейсной);

- клеммной колодки;

- печатного узла.

Печатный узел представляет собой плату с электронными компонентами, которая

устанавливается в основании корпуса. Печатная плата подключается к клеммной колодке

с помощью проводов.

Крышка корпуса крепится к основанию двумя винтами или механическими защелками

и имеет окно для считывания показаний с ЖКИ или УО, а так же для наблюдения за светодиодным

индикатором.

Клеммная колодка состоит из восьми клемм для подключения электросети и нагрузки.

На печатном узле находятся:

- блок питания;

- оптрон импульсного выхода;

– микроконтроллер (МК);

– энергонезависимое запоминающее устройство;

– оптопорт или IrDA, интерфейс RS-485, модуль PLC в зависимости от модификации

счетчика

– ЖКИ или УО

Корпус счетчиков изготовляется методом литья из ударопрочной пластмассы, изолятор

контактов изготовляется из пластмассы с огнезащитными добавками.

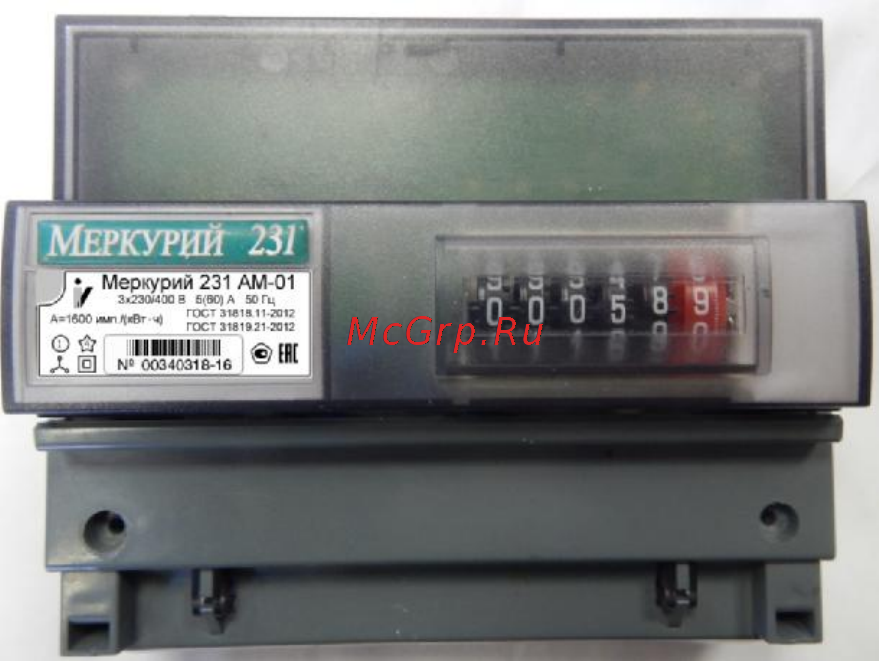

Общий вида счетчика электрической энергии трехфазного статического

«Меркурий 231АМ-01» представлен на рисунке 1.

Рисунок 1 - Общий вида счетчика электрической энергии

трехфазного статического «Меркурий 231АМ-01»

Общий вида счетчика электрической энергии трехфазного статического

«Меркурий 231АМ-0Хш» представлен на рисунке 2.
