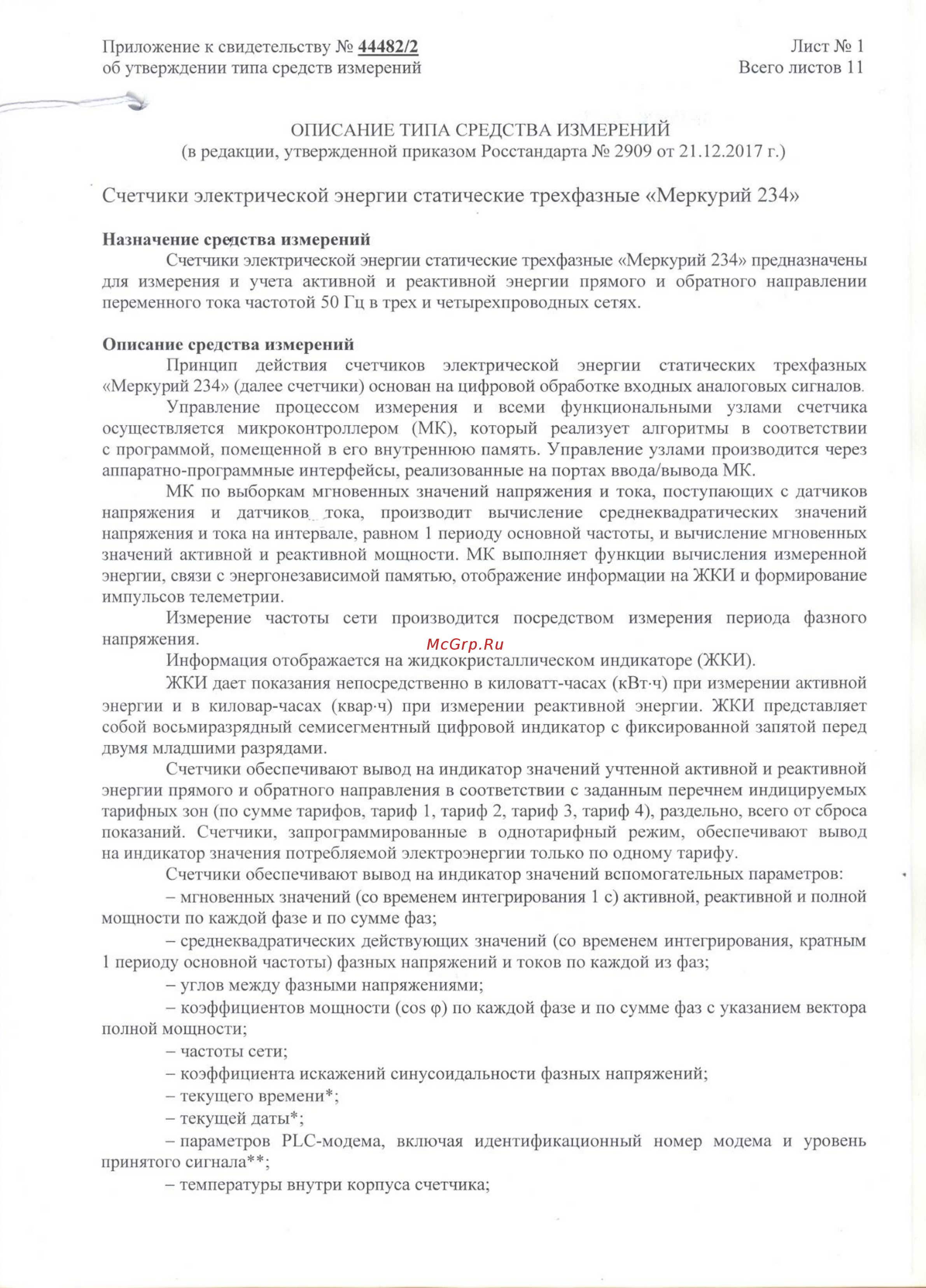

Приложение к свидетельству 44482 2 об утверждении типа средств измерений Лист 1 Всего листов 11 ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ в редакции утвержденной приказом Росстандарта 2909 от 21 12 2017 г Счетчики электрической энергии статические трехфазные Меркурий 234 Назначение средства измерений Счетчики электрической энергии статические трехфазные Меркурий 234 предназначены для измерения и учета активной и реактивной энергии прямого и обратного направлении переменного тока частотой 50 Гц в трех и четырехпроводных сетях Описание средства измерений Принцип действия счетчиков электрической энергии статических трехфазных Меркурий 234 далее счетчики основан на цифровой обработке входных аналоговых сигналов Управление процессом измерения и всеми функциональными узлами счетчика осуществляется микроконтроллером МК который реализует алгоритмы в соответствии с программой помещенной в его внутреннюю память Управление узлами производится через аппаратно программные интерфейсы реализованные на портах ввода вывода МК МК по выборкам мгновенных значений напряжения и тока поступающих с датчиков напряжения и датчиков тока производит вычисление среднеквадратических значений напряжения и тока на интервале равном I периоду основной частоты и вычисление мгновенных значений активной и реактивной мощности МК выполняет функции вычисления измеренной энергии связи с энергонезависимой памятью отображение информации на ЖКИ и формирование импульсов телеметрии Измерение частоты сети производится посредством измерения периода фазного напряжения Информация отображается на жидкокристаллическом индикаторе ЖКИ ЖКИ дает показания непосредственно в киловатт часах кВт ч при измерении активной энергии и в киловар часах квар ч при измерении реактивной энергии ЖКИ представляет собой восьмиразрядный семисегментный цифровой индикатор с фиксированной запятой перед двумя младшими разрядами Счетчики обеспечивают вывод на индикатор значений учтенной активной и реактивной энергии прямого и обратного направления в соответствии с заданным перечнем индицируемых тарифных зон по сумме тарифов тариф 1 тариф 2 тариф 3 тариф 4 раздельно всего от сброса показаний Счетчики запрограммированные в однотарифный режим обеспечивают вывод на индикатор значения потребляемой электроэнергии только по одному тарифу Счетчики обеспечивают вывод на индикатор значений вспомогательных параметров мгновенных значений со временем интегрирования 1 с активной реактивной и полной мощности по каждой фазе и по сумме фаз среднеквадратических действующих значений со временем интегрирования кратным 1 периоду основной частоты фазных напряжений и токов по каждой из фаз углов между фазными напряжениями коэффициентов мощности cos р по каждой фазе и по сумме фаз с указанием вектора полной мощности частоты сети коэффициента искажений синусоидальности фазных напряжений текущего времени текущей даты параметров PLC модема включая идентификационный номер модема и уровень принятого сигнала температуры внутри корпуса счетчика
