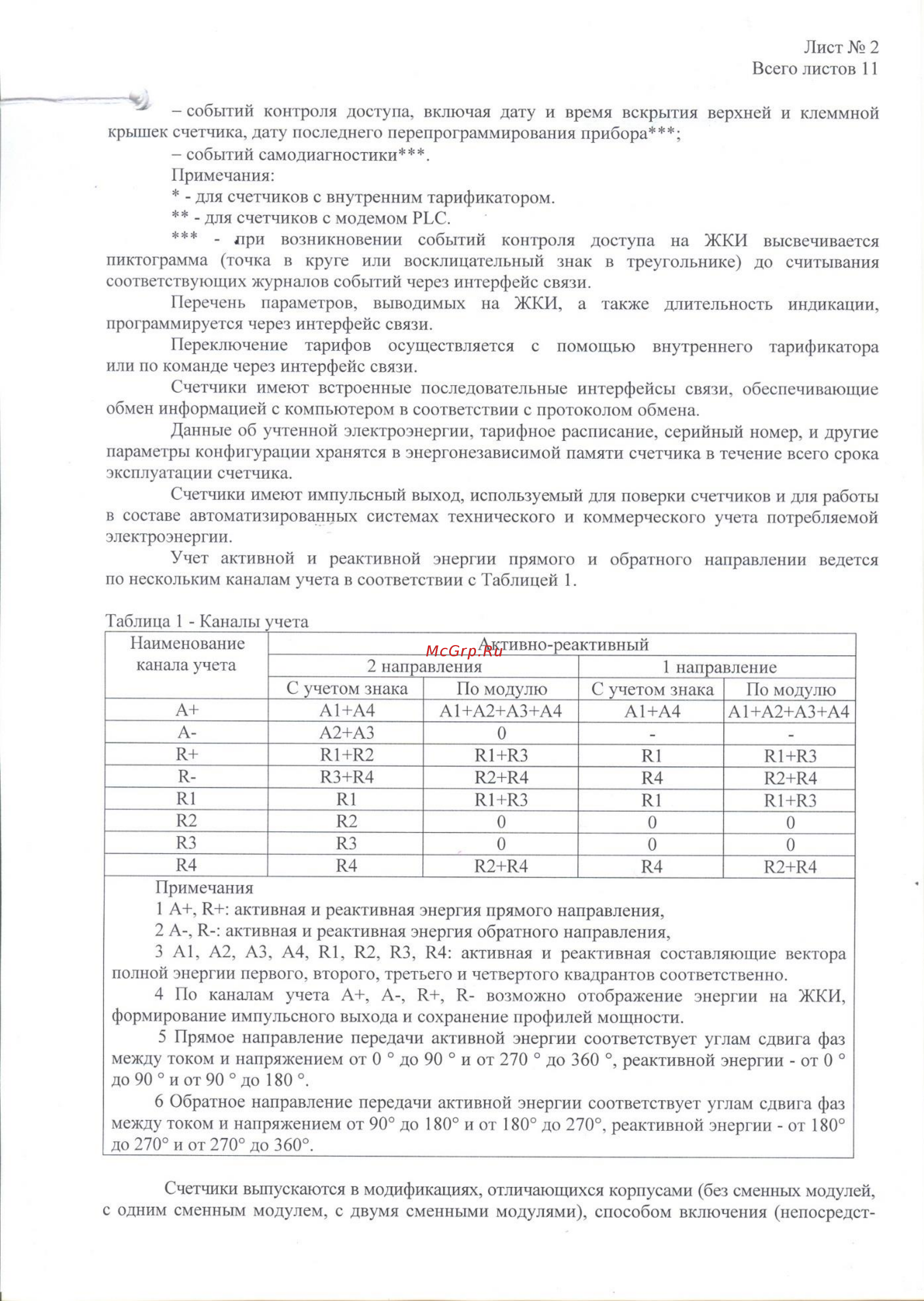

Лист 2 Всего листов 11 событий контроля доступа включая дату и время вскрытия верхней и клеммной крышек счетчика дату последнего перепрограммирования прибора событий самодиагностики Примечания для счетчиков с внутренним тарификатором для счетчиков с модемом РЬС л ри возникновении событий контроля доступа на ЖКИ высвечивается пиктограмма точка в круге или восклицательный знак в треугольнике до считывания соответствующих журналов событий через интерфейс связи Перечень параметров выводимых на ЖКИ а также длительность индикации программируется через интерфейс связи Переключение тарифов осуществляется с помощью внутреннего тарификатора или по команде через интерфейс связи Счетчики имеют встроенные последовательные интерфейсы связи обеспечивающие обмен информацией с компьютером в соответствии с протоколом обмена Данные об учтенной электроэнергии тарифное расписание серийный номер и другие параметры конфигурации хранятся в энергонезависимой памяти счетчика в течение всего срока эксплуатации счетчика Счетчики имеют импульсный выход используемый для поверки счетчиков и для работы в составе автоматизированных системах технического и коммерческого учета потребляемой электроэнергии Учет активной и реактивной энергии прямого и обратного направлении ведется по нескольким каналам учета в соответствии с Таблицей 1 Таблица 1 Каналы учета_________________________________________________________________ Наименование Активно реактивный канала учета 2 направления 1 направление С учетом знака По модулю С учетом знака По модулю А А1 А4 А1 А2 АЗ А4 А1 А4 А1 А2 АЗ А4 АА2 АЗ 0 R R1 R2 R1 R3 R1 R1 R3 RR3 R4 R2 R4 R4 R2 R4 R1 R1 R1 R3 RI R1 R3 R2 R2 0 0 0 R3 R3 0 0 0 R4 R4 R2 R4 R4 R2 R4 Примечания 1 А R активная и реактивная энергия прямого направления 2 А R активная и реактивная энергия обратного направления 3 Al А2 АЗ А4 RI R2 R3 R4 активная и реактивная составляющие вектора полной энергии первого второго третьего и четвертого квадрантов соответственно 4 По каналам учета А А R R возможно отображение энергии на ЖКИ формирование импульсного выхода и сохранение профилей мощности 5 Прямое направление передачи активной энергии соответствует углам сдвига фаз между током и напряжением от 0 до 90 и от 270 0 до 360 реактивной энергии от 0 0 до 90 и от 90 до 180 6 Обратное направление передачи активной энергии соответствует углам сдвига фаз между током и напряжением от 90 до 180 и от 180 до 270 реактивной энергии от 180 до 270 и от 270 до 360 Счетчики выпускаются в модификациях отличающихся корпусами без сменных модулей с одним сменным модулем с двумя сменными модулями способом включения непосредст
