Лист № 7

Всего листов 12

Программное обеспечение

В счетчиках используется программное обеспечение «Меркурий 231».

Структура программного обеспечения «Меркурий 231» представлена на рисунке 7.

Программное обеспечение состоит из следующих модулей:

- модуль измерений, вычислений и подсчета активной и реактивной энергии;

- модуль индикации;

- модуль обмена с внешней памятью;

- тарификатора и таймера (часов);

- модуль обслуживания интерфейсов (RS-485, IrDA, оптопорт, модем PLC).

Модуль подсчета энергии осуществляет измерение токов, напряжений и мощностей,

которые в последующем используются для вычисления энергии и других вспомогательных

параметров.

Модуль индикации обеспечивает вывод на ЖКИ необходимую информацию

в соответствии с заданным алгоритмом.

Модуль работы с внешней памятью обеспечивает чтение и запись данных во внешнюю

энергонезависимою память. В качестве данных могут быть как измеренные метрологические

параметры с учетом заданного тарифного расписания, так и другиe параметры, которые

позволяют функционировать счетчику в соответствии с его алгоритмом.

Модуль часов предназначен для ведения календаря реального времени.

Тарификатор, по заданному тарифному расписанию, осуществляет управление

процессом записи измеренной энергии в соответствующие регистры внешней памяти.

Модуль обслуживания интерфейсов обеспечивает связь счетчика с внешними

устройствами.

Большинство модулей взаимосвязаны.

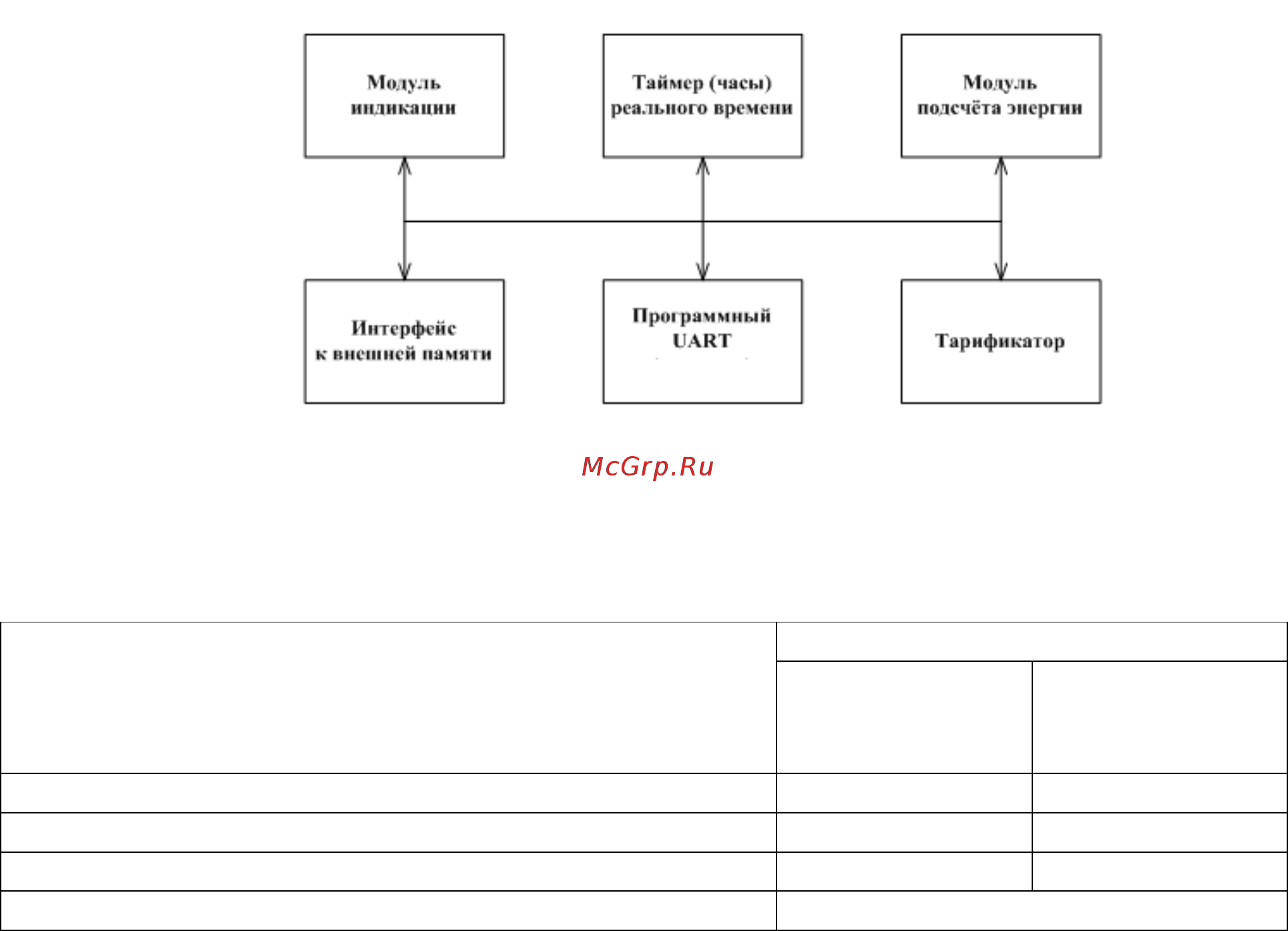

Рисунок 7 - Структура программного обеспечения «Меркурий 231»

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Значение

Идентификационные данные (признаки)

для счетчиков

«Меркурий

231А(R)(T)-0Х»

для счетчиков

«Меркурий

231А(R)T-0Хш»

Идентификационное наименование ПО

M231_313. txt M231_1100. txt

Номер версии (идентификационный номер) ПО

не ниже 3.1.1 не ниже 11.0.0

Цифровой идентификатор ПО

A27F 57AС

Алгоритм вычисления цифрового идентификатора ПО CRC 16
