Мощность источника переменного испытательного напряжения должна быть не менее

500 В·А. Увеличивать напряжение в ходе испытания следует плавно, начиная со (100 – 230) В

и далее равномерно или ступенями, не превышающими 10 % установленного напряжения, в

течение (10 – 15) c до испытательного значения.

При достижении испытательного напряжения, блоки выдержать под его воздействием

в течение 1 мин, при этом контролировать отсутствие пробоя, затем плавно уменьшить испы-

тательное напряжение.

Результат проверки считают положительным, если изоляция выдерживает в течение

одной минуты испытательное напряжение 4 кВ переменного тока частотой 50 Гц между со-

единенными между собой контактами указанными в таблице 3.

6.4 Опробование и проверка функционирования счётного механизма

При опробовании проверяется:

– функционирование жидкокристаллического индикатора (ЖКИ) блоков индикации

PLC и RF,

– функционирование интерфейсов связи и возможности программирования и чтения

параметров через интерфейс связи.

6.4.1 Проверка функционирования ЖКИ блоков индикации PLC и RF.

При включении счётчика необходимо проверить засветку всех сегментов индикатора.

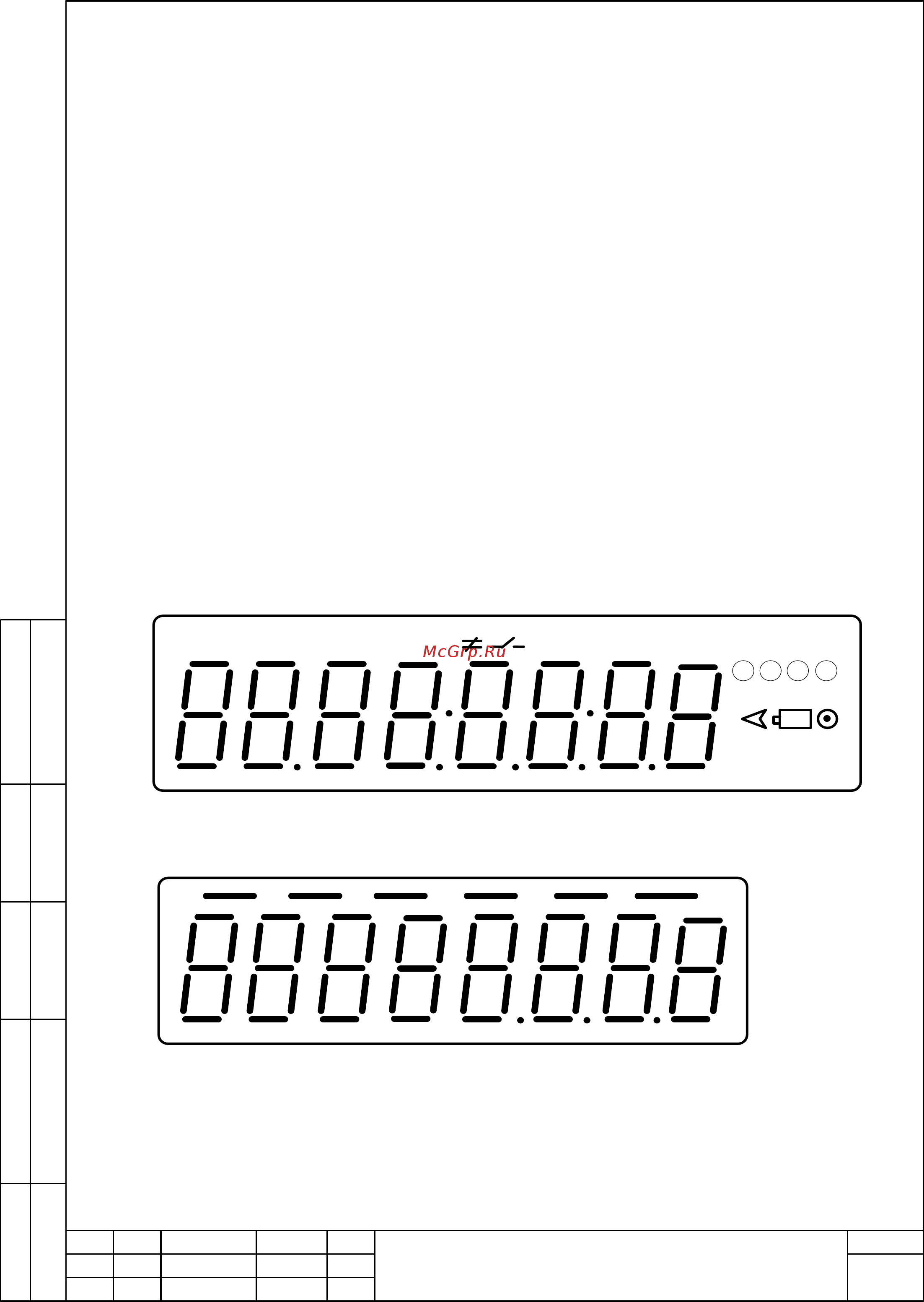

Пример работающего ЖКИ блока индикации PLC приведён на рисунке 1.

Пример работающего ЖКИ блока индикации RF приведён на рисунке 2.

ДАТА ВРЕМЯM СБРОСПРЕД ТАРИФ

кВАрГч

1 2 3 4

1 43

Рисунок 1

Рисунок 2

6.4.2 Проверка функционирования счётного механизма счётчика

Подключить цепи питания счётчика к установке УАПС-1М.

Установить на УАПС-1М напряжение (3×230) В, ток в нагрузке отсутствует.
