АВЛГ.411152.034 РЭ1

% Сos



ДАТА

МЕСЯЦДЕНЬ

ВРЕМЯ

СУММА

СБРОС

ПРЕДГОД

КУМ М

ТАРИФ

ПОТЕРИ

1 СВА432

. . ..

кВАрГч

Рисунок 2

6.3.1.2 Подключить цепи питания счетчика к установке УАПС-1МГ. Установить на

установке УАПС-1МГ фазные напряжения 230 В, ток в нагрузке отсутствует. Записать пока-

зания потребленной электроэнергии.

4.4.1 Установить на установке ток 10 А при коэффициенте мощности, равном 1, в каж-

дой фазе. При этом должно происходить увеличение значения потребленной электроэнергии.

По истечении 15 мин записать показания потребленной электроэнергии. Разница в показани-

ях должна быть в пределах (1,7…1,75) кВтч.

Если все описанные действия завершились успешно, то ЖКИ счетчика функционирует

исправно.

6.3.2 Проверка функционирования интерфейсов и возможности программирования и

считывания информации через интерфейс связи

6.3.2.1 Для проверки возможности программирования и считывания через интерфейс

необходимо подсоединить к порту RS-232 персонального компьютера преобразователь ин-

терфейсов USB-CAN/RS-232/RS-485 «Меркурий 221».

Включить счетчик и компьютер.

Запустить программу «Конфигуратор счетчиков Меркурий».

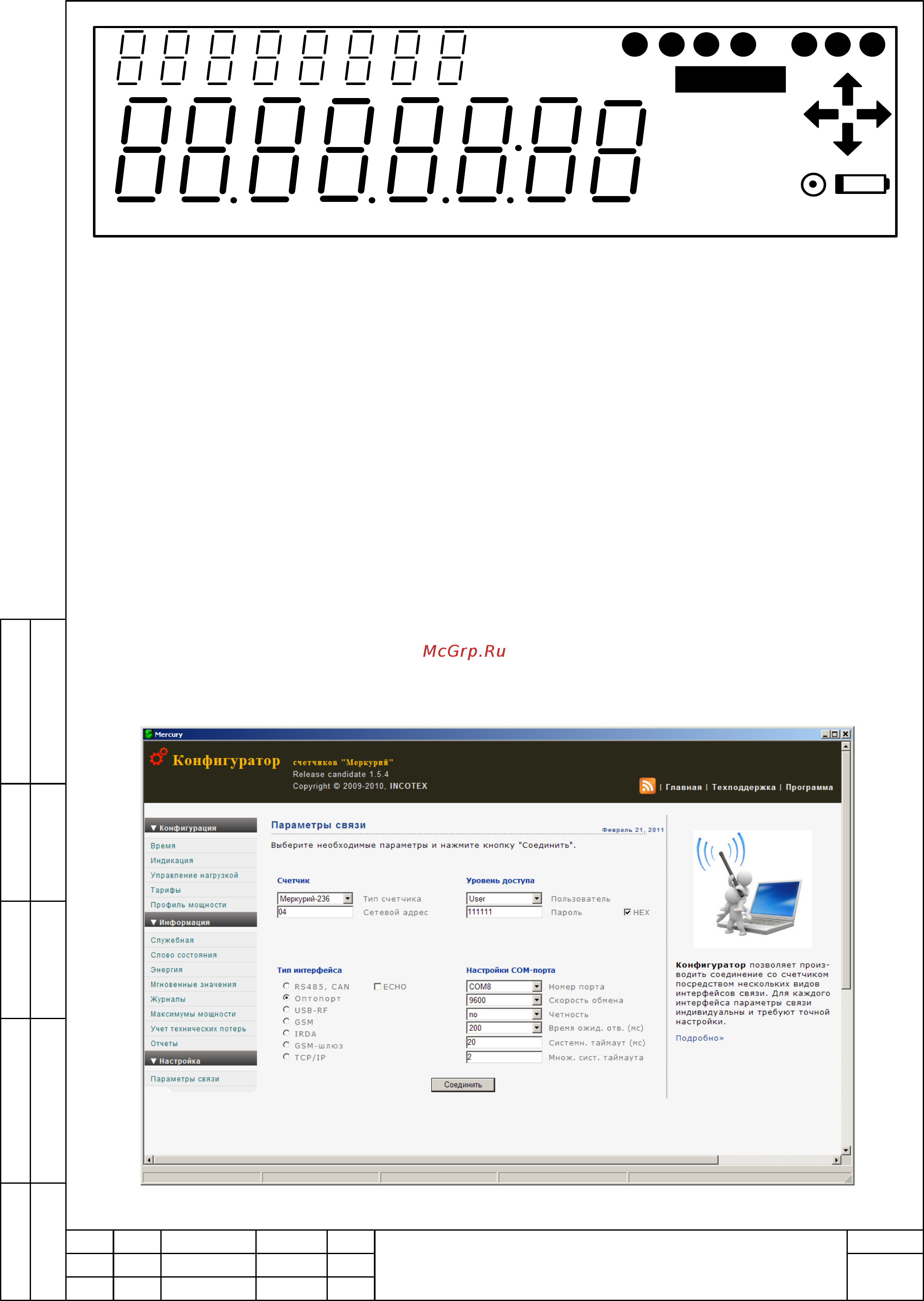

6.3.2.2 Открыть вкладку «Параметры связи». На экране должно появиться окно,

изображенное на рисунке 3.

Рисунок 3
