Espa XVM 16 10 [5/44] Характеристики
![Espa XVM 16 10 [5/44] Характеристики](/views2/1508965/page5/bg5.png)
5
ХАРАКТЕРИСТИКИ
НАСОС

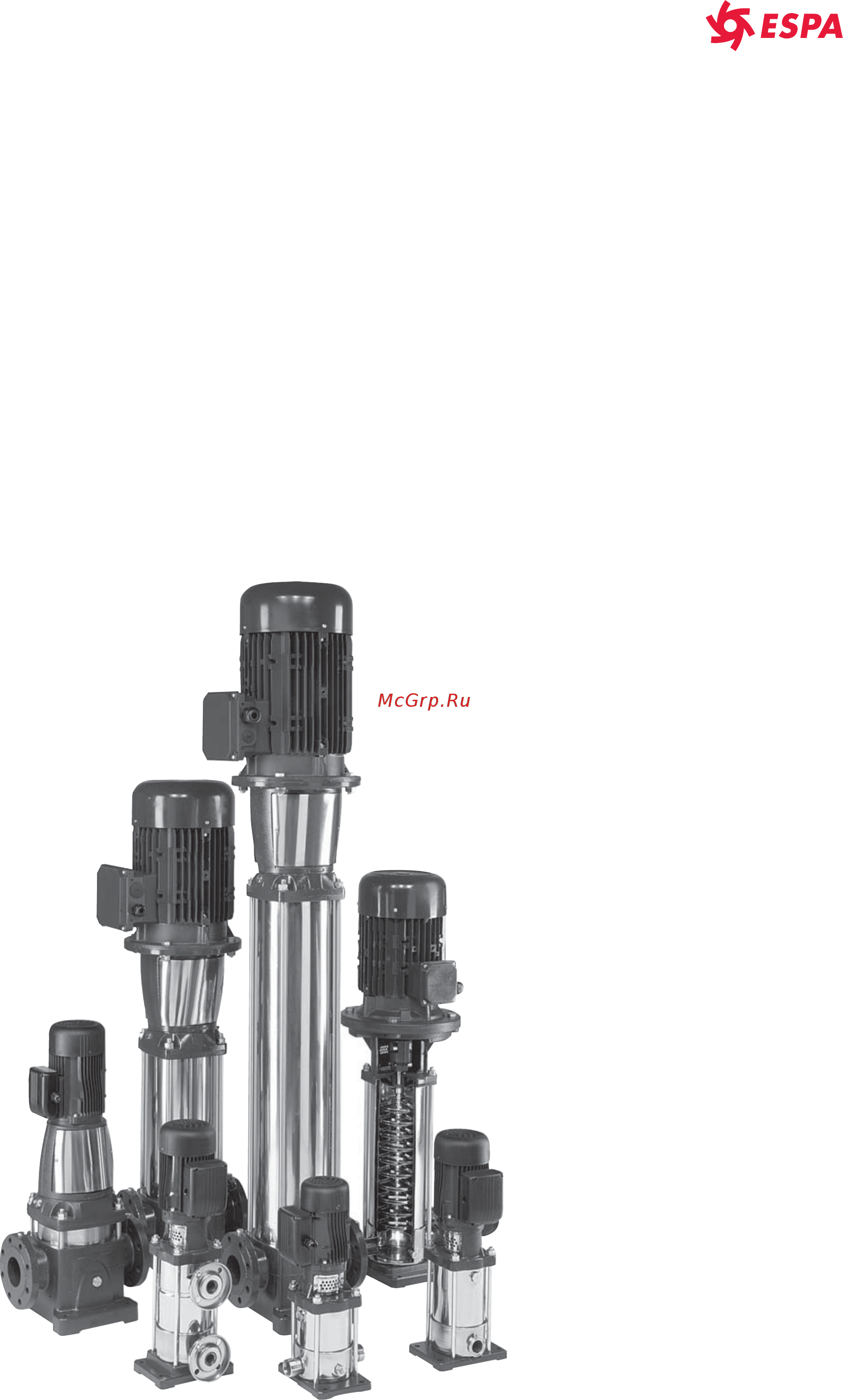

Насос XVM – нормальновсасывающий
вертикальный, многоступенчатый
насос, оснащенный стандартным
электродвигателем.
Гидравлическая часть, расположенная
между верхней крышкой и корпусом
насоса, крепится при помощи
анкерных болтов. Корпуса насосов,
доступны в различных
конструкционных исполнениях и
с различными типами подключений.
• Подача: до 120 м
3
/ч;
• Напор: до 330 м;
• Температура перекачиваемой
жидкости:
• от -30°C до 120°C для XVM 2, 4, 8 и
16, стандартное исполнение
• от -30°C до 120°C для XVM 33, 46,
66 и 92, стандартное исполнение;
• Максимальное рабочее давление:
• XVM 2, 4, 8 с овальными
фланцами: 16 бар (PN 16)
• XVM 2, 4, 8,16 с круглыми
фланцами или типа Victaulic
®
:
25 бар
• XVM2, 4, 8, 16 с соединениями типа CLAMP: 16 или 25 бар
от количества ступеней
• XVM 33, 46: 16, 25, 40 бар (PN16,
PN25 или PN40)
•
XVM 66, 92: 16, 25 бар (PN16,PN25);
в зависимости
ДВИГАТЕЛЬ
• короткозамкнутый двигатель типа
«беличье колесо», в алюминиевом
корпусе, с закрытой конструкцией
и внешней вентиляцией;
• Двигатели для наружного
использования по значениям КПД
относятся ко 2-му классу
эффективности;
• класс защиты IP55;
• класс изоляции F;
• характеристики в соответствии
с EN 60034-1;
• Стандартное напряжение:
• однофазная версия: 220-240 В,
50 Гц.
• трехфазная версия:
220-240/380-415 В, 50 Гц
для диапазона мощности
до 4 кВт;
380-415/660-690 В, 50 Гц
для диапазона мощности
свыше 4 кВт.
МАТЕРИАЛЫ
• Все материалы, контактирующие
с перекачиваемой жидкостью,
соответствуют требованиям
питьевой воды (сертифицировано
WRAS).
