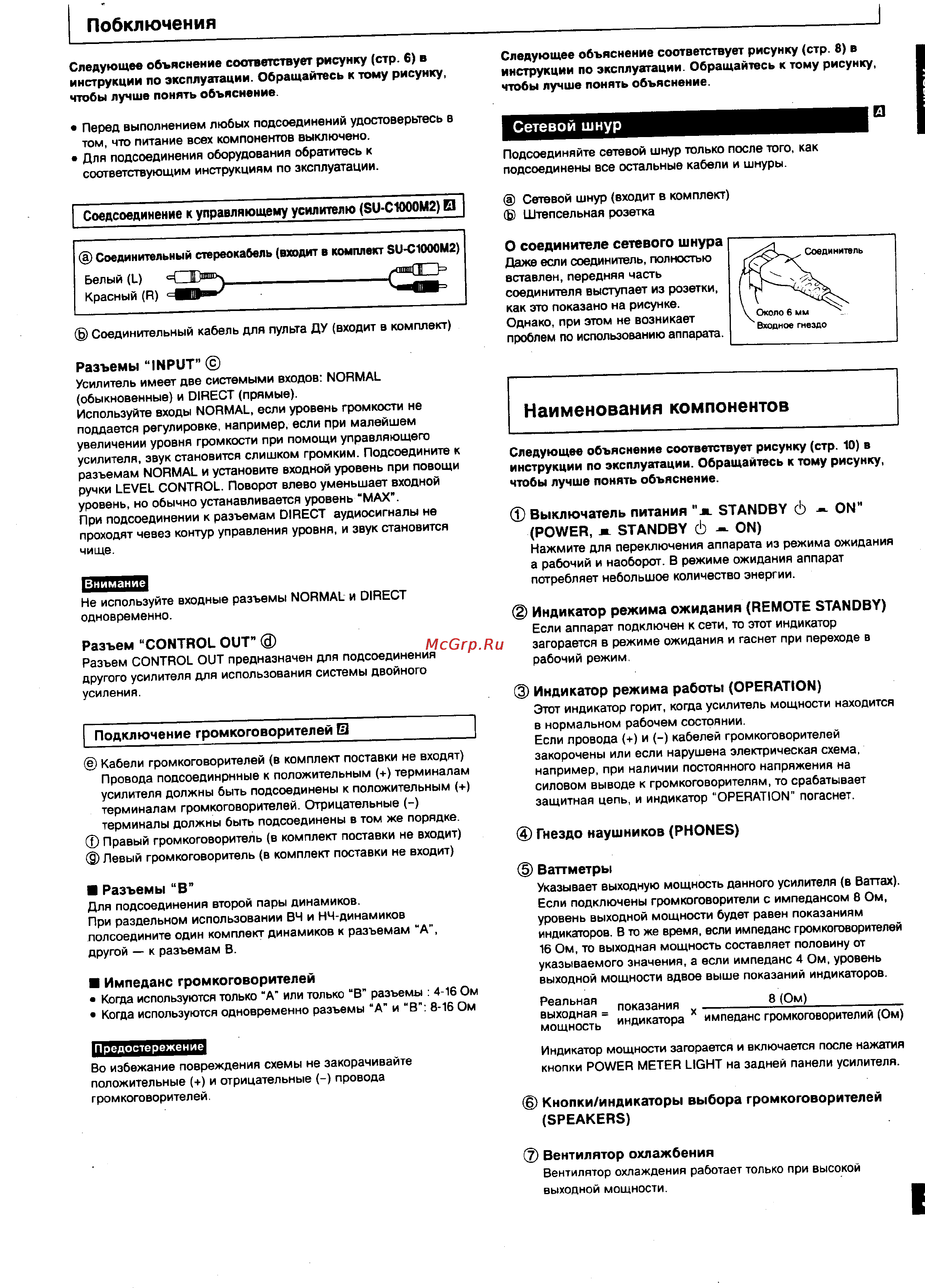

Побкл точения Следующее объяснение соответствует рисунку стр 6 в инструкции по эксплуатации Обращайтесь к тому рисунку чтобы лучше понять объяснение Следующее объяснение соответствует рисунку стр 8 в инструкции по эксплуатации Обращайтесь к тому рисунку чтобы лучше понять объяснение Перед выполнением любых подсоединений удостоверьтесь в том что питание всех компонентов выключено Для подсоединения оборудования обратитесь к соответствующим инструкциям по эксплуатации Подсоединяйте сетевой шнур только после того как подсоединены все остальные кабели и шнуры I Соедсоединение к управляющему усилителю SU CW00M2 И Сетевой шнур входит в комплект Штепсельная розетка а Соединительный стереокабель входит в комплект 8и С1000М2 Белый Ь Красный R М Ю11111 ___________________ Соединительный кабель для пульта ДУ входит в комплект Разъемы INPUT Усилитель имеет две системыми входов NORMAL обыкновенные и DIRECT прямые Используйте входы NORMAL если уровень громкости не поддается регулировке например если при малейшем увеличении уровня громкости при помощи управляющего усилителя звук становится слишком громким Подсоедините к разъемам NORMAL и установите входной уровень при повощи ручки LEVEL CONTROL Поворот влево уменьшает входной уровень но обычно устанавливается уровень МАХ При подсоединении к разъемам DIRECT аудиосигналы не проходят чевез контур управления уровня и звук становится чище Внимание Не используйте входные разъемы NORMAL и DIRECT одновременно Разъем CONTROL OUT ф Разъем CONTROL OUT предназначен для подсоединения другого усилителя для использования системы двойного усиления Подключение громкоговорителей В Кабели громкоговорителей в комплект поставки не входят Провода подсоединрнные к положительным терминалам усилителя должны быть подсоединены к положительным терминалам громкоговорителей Отрицательные терминалы должны быть подсоединены в том же порядке ф Правый громкоговоритель в комплект поставки не входит Левый громкоговоритель в комплект поставки не входит Разъемы В Для подсоединения второй пары динамиков При раздельном использовании ВЧ и НЧ динамиков полсоедините один комплект динамиков к разъемам А другой к разъемам В Импеданс громкоговорителей Когда используются только А или только В разъемы 4 16 Ом Когда используются одновременно разъемы А и В 8 16 Ом Предостережение Во избежание повреждения схемы не закорачивайте положительные и отрицательные провода громкоговорителей Сетевой шнур О соединителе сетевого шнура Даже если соединитель полностью вставлен передняя часть соединителя выступает из розетки как это показано на рисунке Однако при этом не возникает проблем по использованию аппарата Наименования компонентов Следующее объяснение соответствует рисунку стр 10 в инструкции по эксплуатации Обращайтесь к тому рисунку чтобы лучше понять объяснение ф Выключатель питания ж STANDBY Ô ON POWER STANDBY 6 ON Нажмите для переключения аппарата из режима ожидания а рабочий и наоборот В режиме ожидания аппарат потребляет небольшое количество энергии Индикатор режима ожидания REMOTE STANDBY Если аппарат подключен к сети то этот индикатор загорается в режиме ожидания и гаснет при переходе в рабочий режим ф Индикатор режима работы OPERATION Этот индикатор горит когда усилитель мощности находится в нормальном рабочем состоянии Если провода и кабелей громкоговорителей закорочены или если нарушена электрическая схема например при наличии постоянного напряжения на силовом выводе к громкоговорителям то срабатывает защитная цепь и индикатор OPERATION погаснет Гнездо наушников PHONES ф Ваттметры Указывает выходную мощность данного усилителя в Ваттах Если подключены громкоговорители с импедансом 8 Ом уровень выходной мощности будет равен показаниям индикаторов В то же время если импеданс громкоговорителей 16 Ом то выходная мощность составляет половину от указываемого значения а если импеданс 4 Ом уровень выходной мощности вдвое выше показаний индикаторов Реальная выходная мощность показания 1 г индикатора импеданс громкоговорителии Индикатор мощности загорается и включается после нажатия кнопки POWER METER LIGHT на задней панели усилителя ф Кнопки индикаторы выбора громкоговорителей SPEAKERS Вентилятор охлажбения Вентилятор охлаждения работает только при высокой выходной мощности
