71

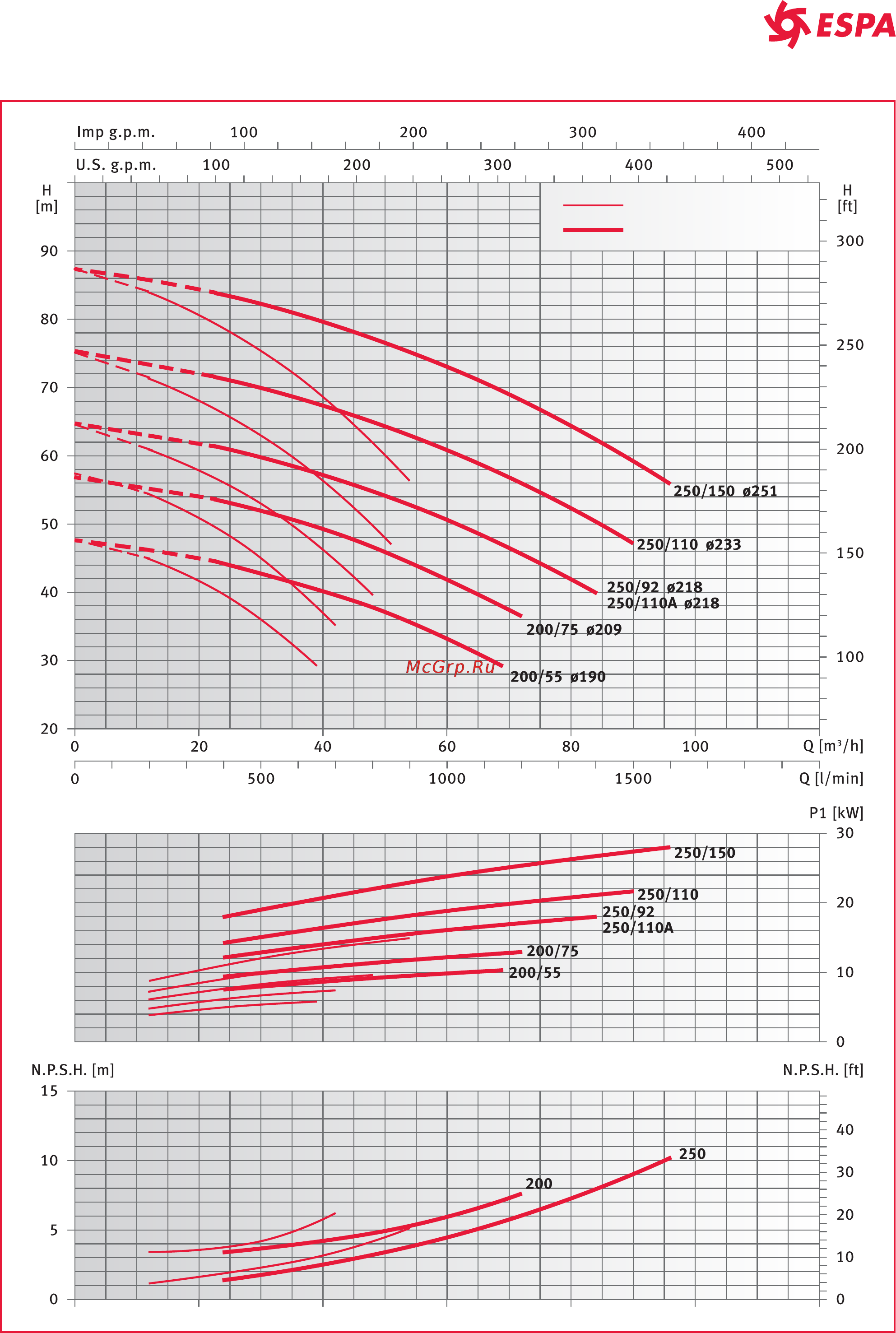

ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ, 2-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 ГЦ
FLD-FLSD 50-200/250
СЕРИЯ
Работа одной головки
Параллельная работа обеих
головок
Данные значения NPSH были получены при лабораторных испытаниях. Мы рекомендуем увеличение данных величин на 0,5 м.
Эти характеристики соответствуют жидкостям с плотностью = 1,0 кг/дм и кинематической вязкостью мм /сек.ρ υ = 1
3 2
