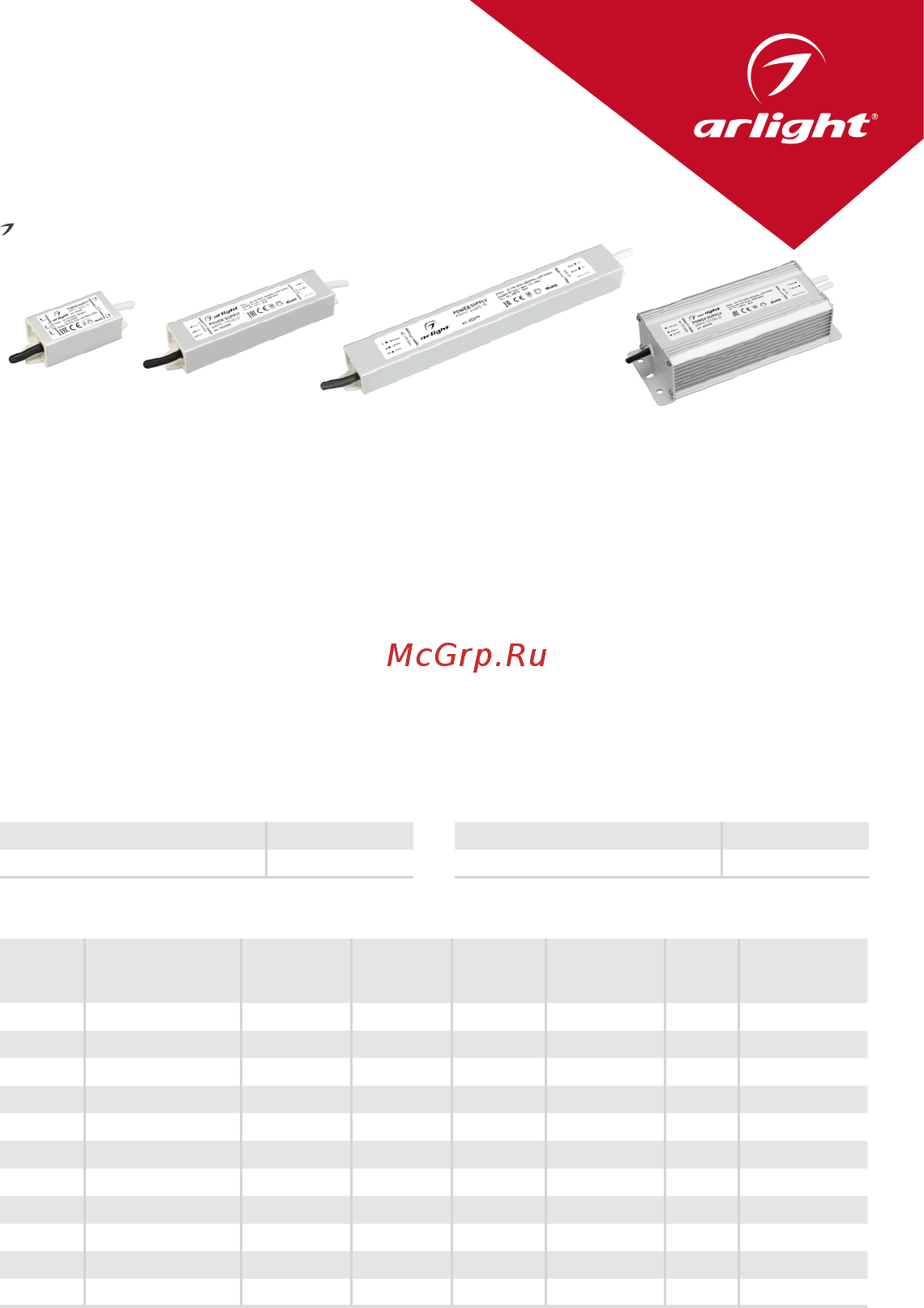

Техническое описание,
инструкция по эксплуатации
ИСТОЧНИКИ НАПРЯЖЕНИЯ
СЕРИЯ ARPVD
1. ОСНОВНЫЕ СВЕДЕНИЯ
1.1. Источники питания ARPV-D предназначены для преобразования переменного напряжения электрической
сети в постоянное стабилизированное напряжение и используются дляпитания светодиодной ленты
идругого светодиодного оборудования, требующего питания стабилизированным напряжением.
1.2. Герметичный корпус со степенью защиты IP67 позволяет использовать источники на открытом воздухе
под навесом или в помещении.
1.3. Алюминиевый корпус обеспечивает эффективное естественное охлаждение.
1.4. Высокая стабильность выходного напряжения и высокий КПД.
1.5. Защита от перегрузки, короткого замыкания и перегрева.
1.6. Проверка 100% изделий на заводе при максимальной нагрузке.
2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1. Общие характеристики серии
2.2. Характеристики по моделям
Металлический корпус
ARPV-x020-D ARPV-x100-DARPV-x012-D
ARPV-x060-D
ARPV-x080-D
ARPV-x100-SLIM-D
ARPV-x036-D
ARPV-x040-D
ARPV-x045-D
Входное напряжение AC 170–265 В
Частота питающей сети 50/60 Гц
Степень пылевлагозащиты IP67
Температура окр. среды -30... +50 °С
Артикул Модель
Выходное
напряжение
(±0,5 В)
Выходной
ток
(макс.)
Выходная
мощность
(макс.)
Потребляемый
ток при 230 В
(макс.)
КПД Размеры
022205 ARPV-12012-D DC 12 В 1.0 А 12 Вт 0.13 А ≥80% 80×30×20 мм
022409 ARPV-24012-D DC 24 В 0.5 А 12 Вт 0.13 А ≥81% 80×30×20 мм
022206 ARPV-12020-D DC 12 В 1.67 А 20 Вт 0.22 А ≥82% 127×30×20 мм
022410 ARPV-24020-D DC 24 В 0.83 А 20 Вт 0.22 А ≥82% 127×30×20 мм
022408 ARPV-120 36-D DC 12 В 3.0 А 36 Вт 0.38 А ≥84% 182×30×20 мм
022411 ARPV-24036-D DC 24 В 1.5 А 36 Вт 0.38 А ≥84% 182×30×20 мм
026176 ARPV-12040-D DC 12 В 3.3 А 40 Вт 0.42 А ≥82% 217×30×20 мм
026177 ARPV-24040-D DC 24 В 1.7 А 40 Вт 0.42 А ≥84% 217×30×20 мм
022457 ARPV-120 45-D DC 12 В 3.75 A 45 Вт 0.48 A ≥82% 217×30×20 мм
022696 ARPV-24045-D DC 24 В 1.87 A 45 Вт 0.48 A ≥84% 217×30×20 мм
022458 ARPV-12060-D DC 12 В 5.0 A 60 Вт 0.63 A ≥82% 257×30×20 мм
Содержание
- Источники напряжения серия arpv d 1
- Источники питания arpv d предназначены для преобразования переменного напряжения электрической сети в постоянное стабилизированное напряжение и используются для питания светодиодной ленты и другого светодиодного оборудования требующего питания стабилизированным напряжением 1 герметичный корпус со степенью защиты ip67 позволяет использовать источники на открытом воздухе под навесом или в помещении 1 алюминиевый корпус обеспечивает эффективное естественное охлаждение 1 высокая стабильность выходного напряжения и высокий кпд 1 защита от перегрузки короткого замыкания и перегрева 1 проверка 100 изделий на заводе при максимальной нагрузке 1
- Металлический корпус 1
- Общие характеристики серии 1
- Основные сведения 1
- Основные технические характеристики 1
- Техническое описание инструкция по эксплуатации 1
- Характеристики по моделям 1
- Включите электропитание допустима небольшая задержка включения источника до 2 сек что является особенностью работы электронной схемы управления и не является дефектом 3 дайте поработать источнику 20 минут с подключенной нагрузкой которую вы предполагаете использовать источник питания должен находиться в тех же условиях как и при последующей эксплуатации 3 проверьте температуру корпуса источника питания максимальная температура корпуса источника в установившемся режиме не должна превышать 70 ºс если температура корпуса выше необходимо уменьшить нагрузку обеспечить лучшую вентиляцию или использовать более мощный источник питания 3 0 отключите источник от сети после проверки 2
- Внимание внимание проверьте правильность подключения всех проводов подача напряжения сети 230 в на выходные провода источника напряжения неминуемо приводит к выходу его из строя 2
- Внимание во избежание поражения электрическим током перед началом работ отключите электропитание все работы должны проводиться только квалифицированным специалистом 2
- Извлеките источник питания из упаковки и убедитесь в отсутствии механических повреждений 3 убедитесь что выходное напряжение и мощность источника соответствуют подключаемой нагрузке 3 закрепите источник питания в месте установки 3 подключите выходные провода источника питания со стороны output к нагрузке строго соблюдая полярность v красный провод v черный провод 3 подключите входные провода источника питания со стороны input к обесточенной электросети соблюдая маркировку l фаза коричневый провод n ноль синий 3 подключите желто зеленый провод к защитному заземлению 2
- Обязательные требования и рекомендации по эксплуатации 2
- Соблюдайте условия эксплуатации оборудования температура окружающего воздуха от 30 до 50 с отсутствие в воздухе паров и примесей агрессивных веществ кислот щелочей и пр 4 для естественной вентиляции обеспечьте свободное пространство вокруг источника питания 4 не нагружайте источник питания более 80 от его максимальной мощности учитывайте что с повышением температуры окружающей среды максимальная мощность источника питания снижается см график зависимости на рис 1 при невозможности обеспечить свободное пространство используйте принудительную вентиляцию 2
- Установка и подключение 2
- Источник питания не работает 3
- Неисправность причина метод устранения 3
- При использовании в системе нескольких источников питания не устанавливайте их вплотную друг к другу 4 не располагайте источник питания вплотную к нагрузке или на ней 4 не допускайте воздействия прямых солнечных лучей на поверхность источника питания 4 не размещайте источник в местах и нишах где может скапливаться вода нахождение источника в воде лужа тающий снег вызывает разрушающие электрохимические процессы 4 не соединяйте выходы двух и более источников питания 4 при выборе места установки источника предусмотрите возможность обслуживания не устанавливайте источник в местах доступ к которым будет впоследствии невозможен 4 0 возможные неисправности и методы их устранения 3
