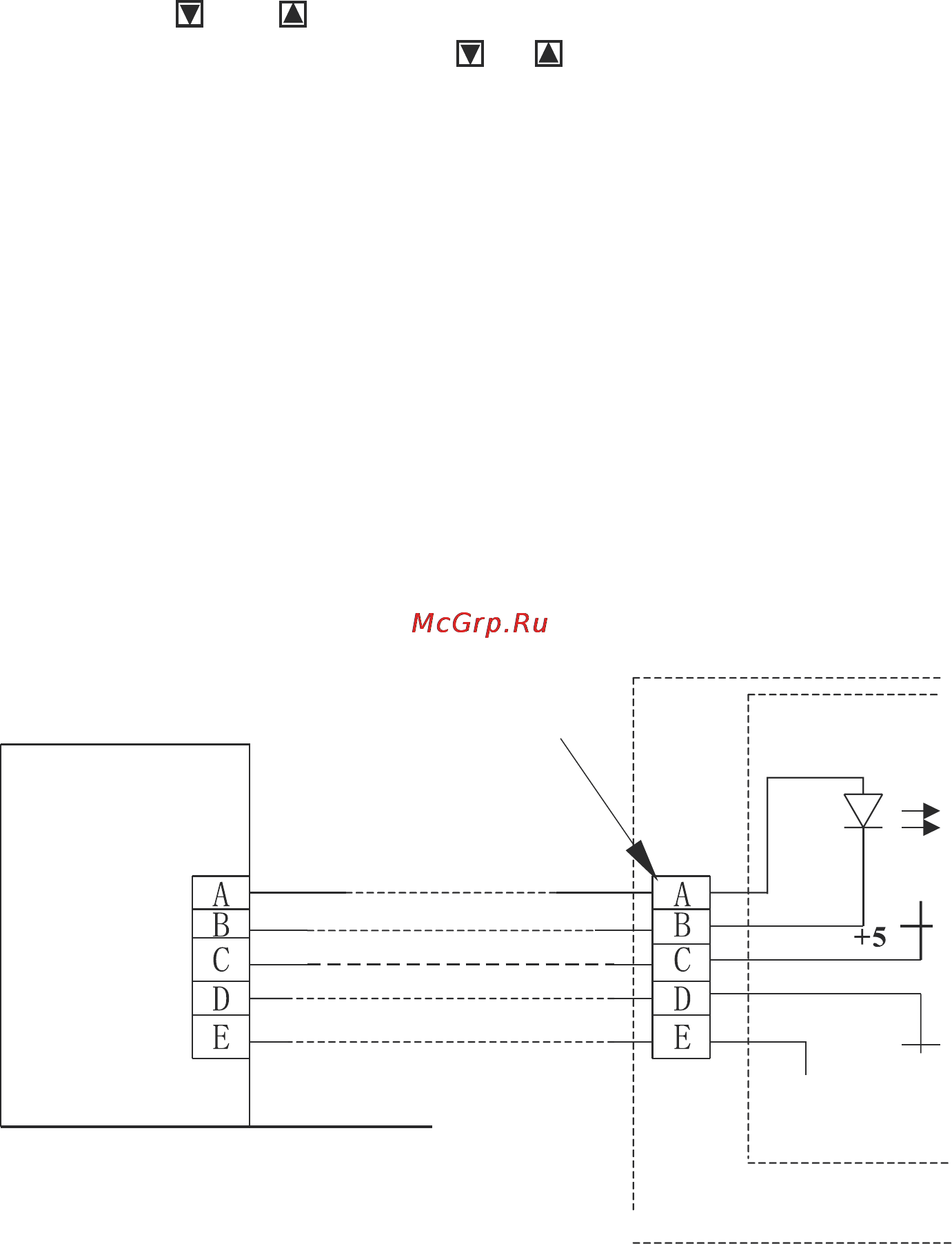

5 Дисплей CLOCK Нажмите кнопку CLOCK и удерживайте 4 секунды пока не загорится HOUR Далее нажимайте кнопки И и Е для настройки часов Снова нажмите кнопку CLOCK загорятся минуты нажимайте кнопки Ии Е для настройки минут После настройки нажмите CONFIRM для подтверждения 6 Дисплей таймера ВКЛ ВЫКЛ В режиме настройки таймера ВКЛ или после его настройки на дисплее появляется надпись ON в режиме настройки таймера ВЫКЛ или после его настройки на дисплее появляется надпись OFF при одновременной настройке таймера ВКЛ ВЫКЛ на дисплее появляется ON OFF 7 Дисплей температуры Для настройки температуры нажимайте кнопки в режиме FAN На дисплее не будет отображаться никаких значений СПОСОБ МОНТАЖА Метод выполнения соединения и принципиальная схема Пояснение по монтажу Если для кондиционера необходимо установить проводной пульт необходимо 5 дополнительных выводов внутреннего блока Закрепите ИК излучатель перед фотоприемником на внутреннем блоке при помощи клея и подключите его к клеммам А и В далее соедините 5V GND и RUN с С D и Е 3
