Инструкция по эксплуатации Страница: 2

Arlight ARPV-LG12480-PFC-S [2/3] Обязательные требования и рекомендации по эксплуатации

3. УСТАНОВКА И ПОДКЛЮЧЕНИЕ

ВНИМАНИЕ!

Во избежание поражения электрическим током, перед началом работ, отключите электропитание.

Всеработыдолжныпроводиться только квалифицированным специалистом.

3.1. Извлеките источник питания из упаковки и убедитесь в отсутствии механических повреждений.

3.2. Убедитесь, что выходное напряжение и мощность источника соответствуют подключаемой нагрузке.

3.3. Закрепите источник питания в месте установки.

3.4. Подключите выходные (OUTPUT) провода источника питания к нагрузке. Соблюдайте полярность:

«+» – красный провод, «-» – черный. Для уменьшения падения напряжения на проводах источники питания имеют

двавыходных кабеля, соединенных внутри источника. Равномерно распределяйте нагрузку между выходными проводами.

3.5. При использовании управления подключите провода кабеля управления к внешнему устройству.

ВНИМАНИЕ!

Если внешнее управление не используется, заизолируйте провода кабеля управления, во избежание короткого замыкания.

3.6. Подключите входные (INPUT) провода источника питания кобесточенной электросети, соблюдая маркировку:

«L»(фаза)–коричневый провод, «N» (ноль) – синий,

(заземление) – желто-зеленый.

ВНИМАНИЕ!

Проверьте правильность подключения всех проводов. Подача напряжения сети ~230 В на выходные провода или провода

управления источника питания неминуемо приводит к выходу его из строя.

3.7. Включите электропитание. Допустима небольшая задержка включения

источника (до 2 сек.), что является особенностью работы электронной схемы

управления и не является дефектом.

3.8. Дайте поработать источнику 20 минут с подключенной нагрузкой, которую

Вы предполагаете использовать. Источник питания должен находиться

втехжеусловиях, как и при последующей эксплуатации.

3.9. Проверьте температуру корпуса источника питания. Максимальная

температура корпуса источника вустановившемся режиме не должна

превышать +70 °С. Если температура корпуса выше, необходимо уменьшить

нагрузку, обеспечить лучшую вентиляцию или использовать более мощный

источник питания.

3.10. Отключите источник от сети после проверки.

4. ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ И РЕКОМЕНДАЦИИ ПОЭКСПЛУАТАЦИИ

ВНИМАНИЕ!

Не допускается использовать источник питания совместно с диммерами (регуляторамиосвещения), включенными

всети~230 В!

4.1. Соблюдайте условия эксплуатации оборудования:

температура окружающего воздуха от -40 до +70 °С (см. график зависимости от нагрузки);

относительная влажность воздуха не более 90% при +20 °C, без конденсации влаги;

отсутствие в воздухе паров и примесей агрессивных веществ (кислот, щелочей и пр.).

4.2. Качество электроэнергии должно соответствовать ГОСТ 32144-2013, ГОСТ 29322-2014.

4.3. Для естественной вентиляции обеспечьте не менее 20 см свободного пространства вокруг источника питания, как изображено

наРис. 1. При невозможности обеспечить свободное пространство используйте принудительную вентиляцию.

4.4. Не нагружайте источник питания более 80% от его максимальной мощности. Учитывайте, что с повышением температуры

окружающей среды максимальная мощность источника питания снижается, и при температуре, близкой к максимальной,

нагрузка должна составлять не более 60% от максимально допустимой (см.графикзависимостинаРис.2).

4.5. Не устанавливайте источник питания вблизи нагревательных приборов или горячих поверхностей.

4.6. При использовании в системе нескольких источников питания не устанавливайте их вплотную друг к другу.

4.7. Не располагайте источник питания вплотную к нагрузке или на ней.

Маркировка на корпусе Цвет провода Назначение

GND Синий Общий провод – «минус» источника дежурного питания и сигнала управления.

+5V SB Белый Выход +5 В источника дежурного питания.

INHIBIT (EN) Коричневый

Вход выключения основного выходного напряжения. Для выключения выходного

напряжения необходимо соединить вход INHIBIT (EN) с проводом GND.

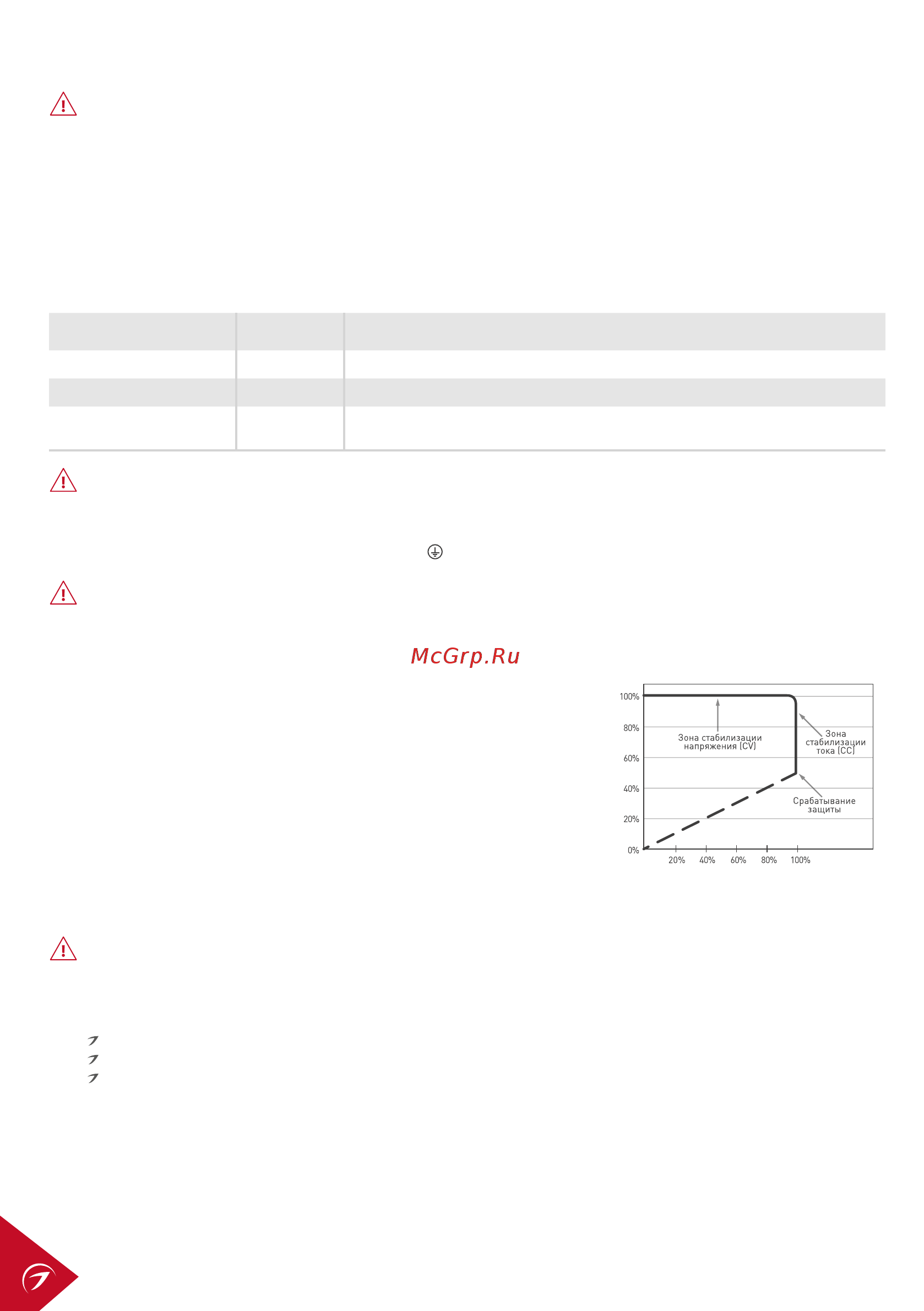

График зависимости выходного

напражения от выходного тока

Выходной ток

Выходное напражение
