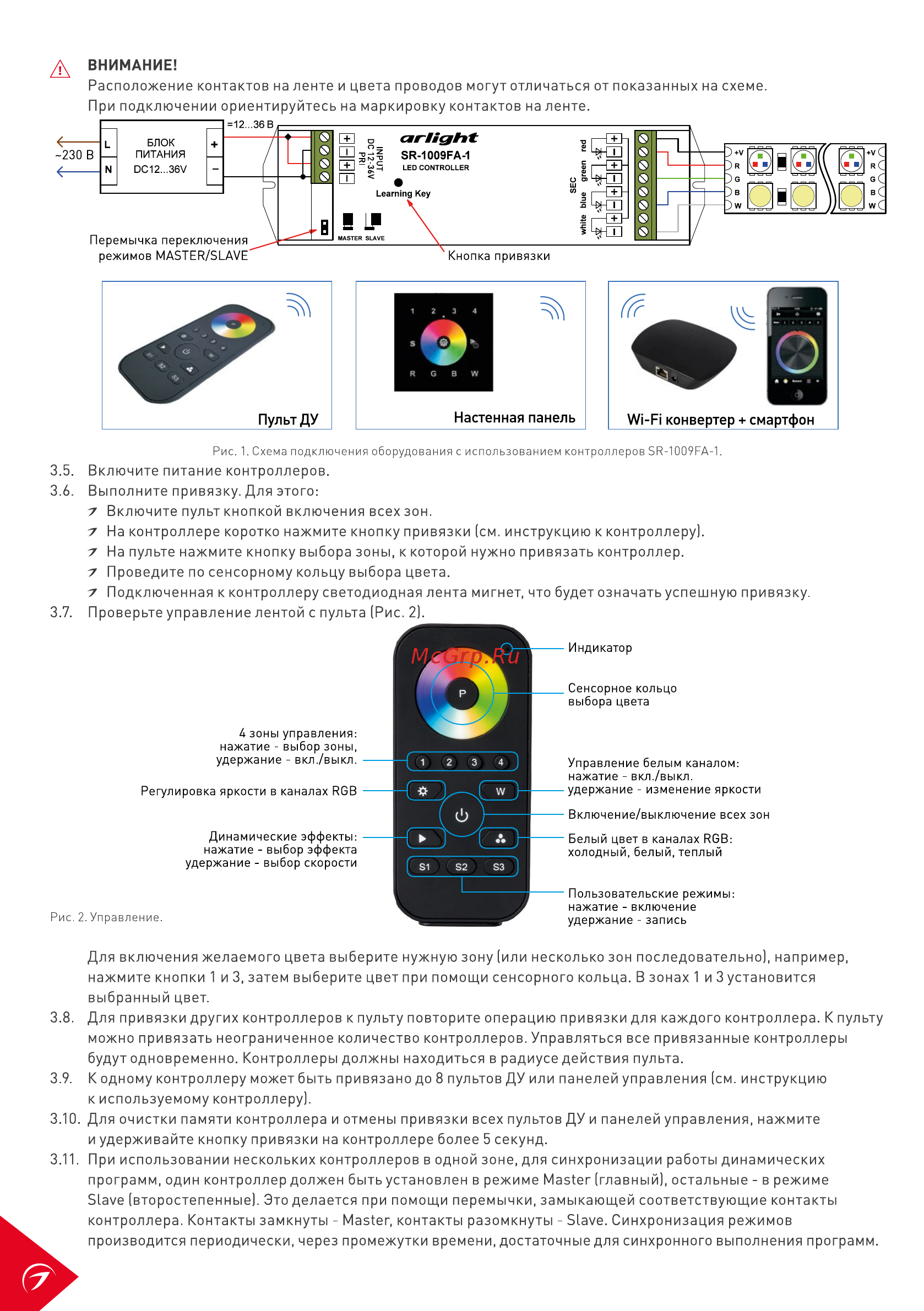

Д ВНИМАНИЕ Расположение контактов на ленте и цвета проводов могут отличаться от показанных на схеме При подключении ориентируйтесь на маркировку контактов на ленте Рис 1 Схема подключения оборудования с использованием контроллеров SR 1009FA 1 3 5 Включите питание контроллеров 3 6 Выполните привязку Для этого 7 Включите пульт кнопкой включения всех зон 7 На контроллере коротко нажмите кнопку привязки см инструкцию к контроллеру 7 На пульте нажмите кнопку выбора зоны к которой нужно привязать контроллер 7 Проведите по сенсорному кольцу выбора цвета 7 Подключенная к контроллеру светодиодная лента мигнет что будет означать успешную привязку 3 7 Проверьте управление лентой с пульта Рис 2 Индикатор Сенсорное кольцо выбора цвета 4 зоны управления нажатие выбор зоны удержание вкл выкл Регулировка яркости в каналах RGB Управление белым каналом нажатие вкл выкл удержание изменение яркости Включение выключение всех зон Динамические эффекты нажатие выбор эффекта удержание выбор скорости Рис 2 Управление Белый цвет в каналах RGB холодный белый теплый Пользовательские режимы нажатие включение удержание запись Для включения желаемого цвета выберите нужную зону I ил и несколько зон последовательно например нажмите кнопки 1 иЗ затем выберите цвет при помощи сенсорного кольца В зонах 1 и 3 установится выбранный цвет 3 8 Для привязки других контроллеров к пульту повторите операцию привязки для каждого контроллера К пульту можно привязать неограниченное количество контроллеров Управляться все привязанные контроллеры будут одновременно Контроллеры должны находиться в радиусе действия пульта 3 9 К одному контроллеру может быть привязано до 8 пультов ДУ или панелей управления см инструкцию к используемому контроллеру 3 10 Для очистки памяти контроллера и отмены привязки всех пультов ДУ и панелей управления нажмите и удерживайте кнопку привязки на контроллере более 5 секунд 3 11 При использовании нескольких контроллеров в од ной зоне для синхронизации работы динамических программ один контроллер должен быть установлен в режиме Master главный остальные в режиме Slave второстепенные Это делается при помощи перемычки замыкающей соответствующие контакты контроллера Контакты замкнуты Master контакты разомкнуты Slave Синхронизация режимов производится периодически через промежутки времени достаточные для синхронного выполнения программ
