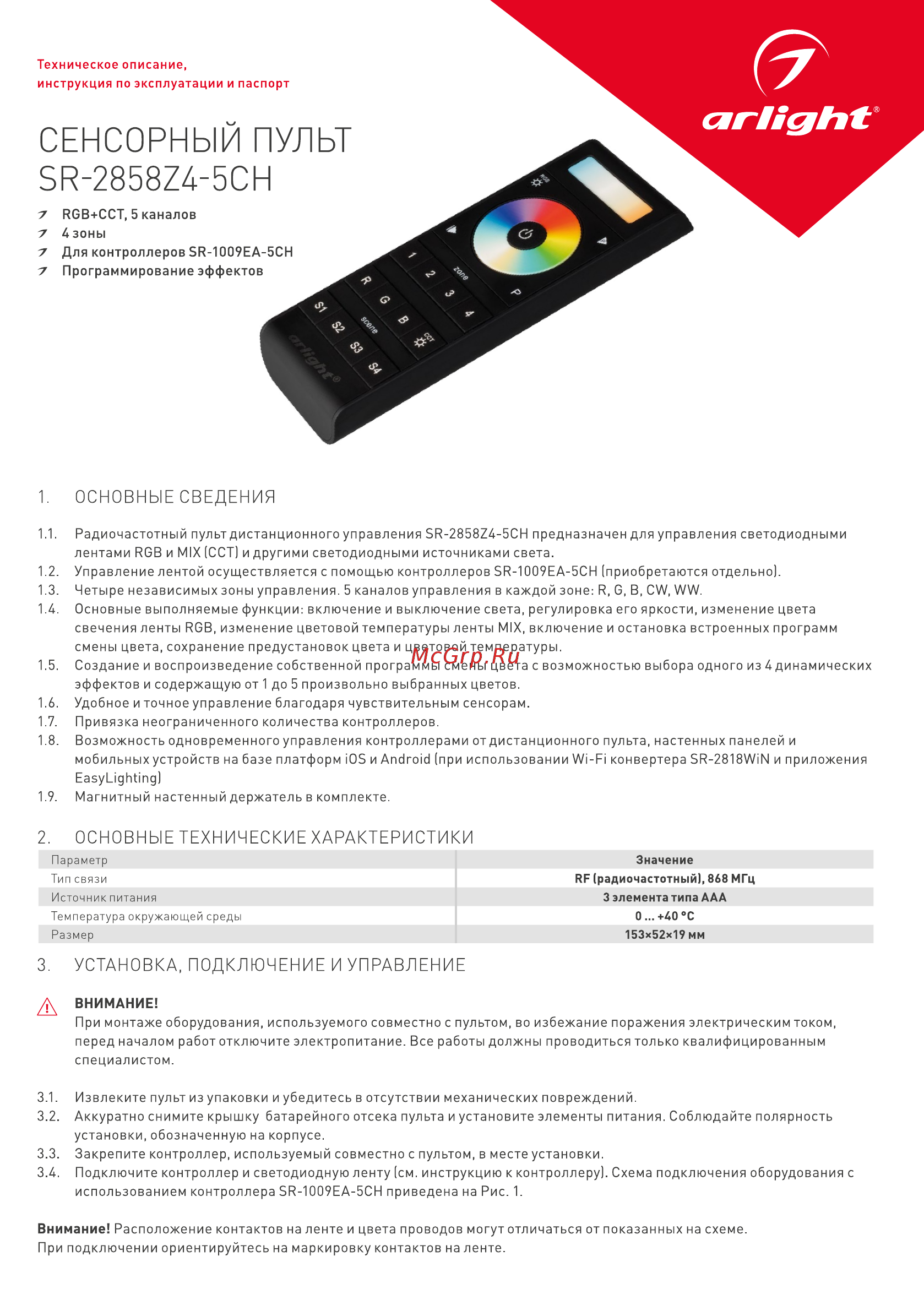

Техническое описание инструкция по эксплуатации и паспорт arüght СЕНСОРНЫЙ ПУЛЬТ SR 2858Z4 5CH RGB CCT 5 каналов 4 зоны Для контроллеров SR 1009EA 5CH Программирование эффектов 1 ОСНОВНЫЕ СВЕДЕНИЯ 1 1 Радиочастотный пульт дистанционного управления SR 2858Z4 5CH предназначен для управления светодиодными лентами RGB и MIX CCT и другими светодиодными источниками света 1 2 Управление лентой осуществляется с помощью контроллеров SR 1009ЕА 5СН приобретаются отдельно 1 3 Четыре не зависимых зоны управления 5 каналов управления в каждой зоне R G В CW WW 1 4 Основные выполняемые функции включение и выключение света регулировка его яркости изменение цвета свечения ленты RGB изменение цветовой температуры ленты MIX включение и остановка встроенных программ смены цвета сохранение предустановок цвета и цветовой температуры 1 5 Создание и воспроизведение собственной программы смены цвета с возможностью выбора одного из 4 динамических эффектов и содержащую от 1 до 5 произвольно выбранных цветов 1 6 Удобное иточное управление благодаря чувствительным сенсорам 1 7 Привязка неограниченного количества контроллеров 1 8 Возможность одновременного управления контроллерами от дистанционного пульта настенных панелей и мобильных устройств на базе платформ OS и Android при использовании Wi Fi конвертера SR 2818WiN и приложения Easy Lig h ti n g 1 9 Магнитный настенный держатель в комплекте 2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Параметр Тип связи Источник питания Температура окружающей среды Размер Значение RF радиочастотный 868 МГц 3 элемента типа ААА 0 40 C 153x52x19 мм 3 УСТАНОВКА ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ Д ВНИМАНИЕ При монтаже оборудования используемого совместно с пультом во избежание поражения электрическим током перед началом работ отключите электропитание Все работы должны проводиться только квалифицированным специалистом 3 1 Извлеките пульт из упаковки и убедитесь в отсутствии механических повреждений 3 2 Аккуратно снимите крышку батарейного отсека пульта и установите элементы питания Соблюдайте полярность установки обозначенную на корпусе 3 3 Закрепите контроллер используемый совместно с пультом в месте установки 3 4 Подключите контроллер и светодиодную ленту см инструкцию к контроллеру Схема подключения оборудования с использованием контроллера 5В 1009ЕА 5СН приведена на Рис 1 Внимание Расположение контактов на ленте и цвета проводов могут отличаться от показанных на схеме При подключении ориентируйтесь на маркировку контактов на ленте
