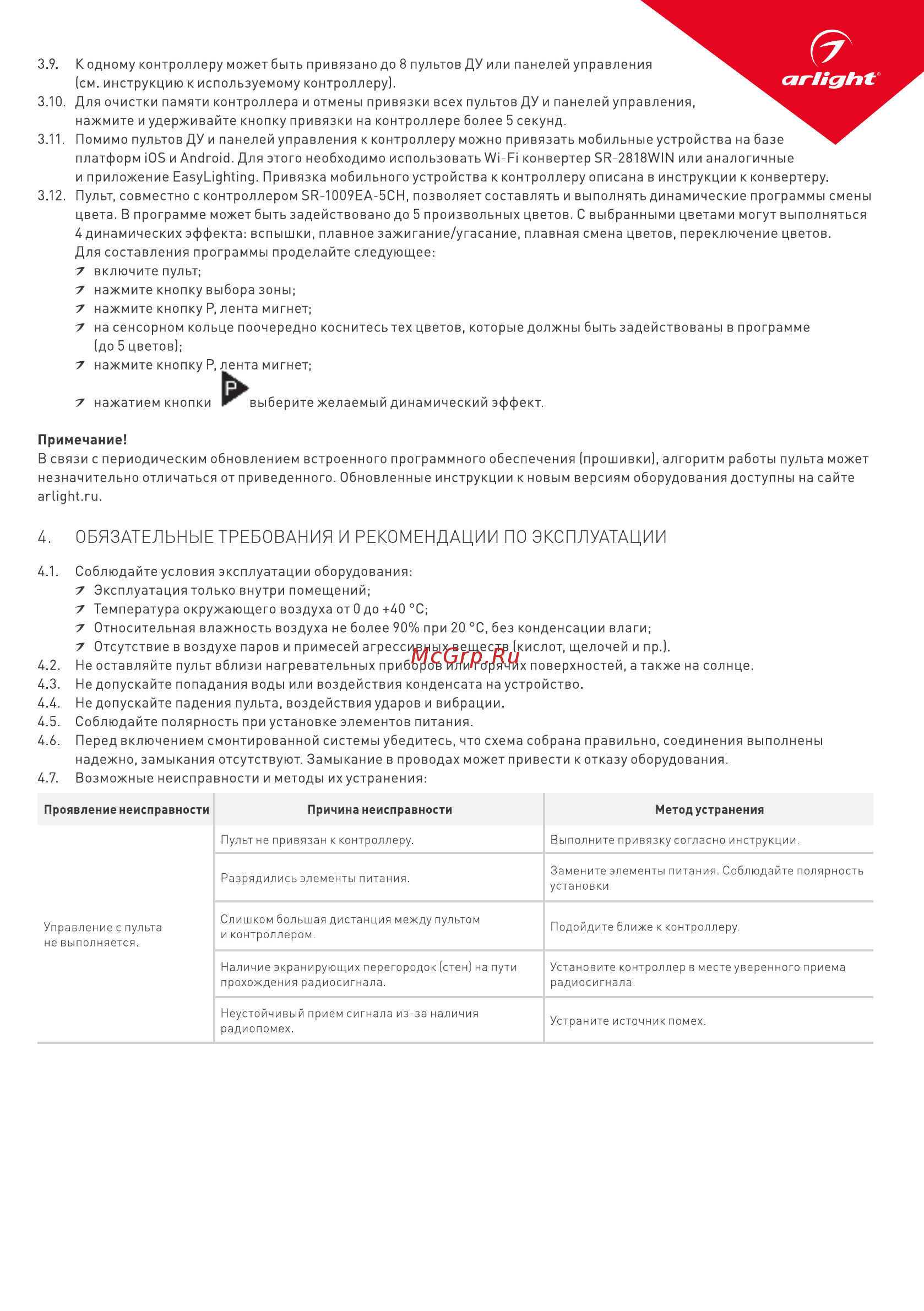

3 9 К одному контроллеру может быть привязано до 8 пультов ДУ или панелей управления arlight см инструкцию к используемому контроллеру 3 10 Для очистки памяти контроллера и отмены привязки всех пультов ДУ и панелей управления нажмите и удерживайте кнопку привязки на контроллере более 5 секунд 3 11 Помимо пультов ДУ и панелейуправления к контроллеру можно привязать мобильные устройства на базе платформ iOS и Android Для этого необходимо использовать Wi Fi конвертер SR 2818WIN или аналогичные и приложение EasyLighting Привязка мобильного устройства к контроллеру описана в инструкции к конвертеру 3 12 Пульт совместно с контроллером SR 1009ЕА 5СН позволяет составлять и выполнять динамические программы смены цвета В программе может быть задействовано до 5 произвольных цветов С выбранными цветами могут выполняться 4 динамических эффекта вспышки плавное зажигание угасание плавная смена цветов переключение цветов Для составления программы проделайте следующее 7 включите пульт 7 нажмите кнопку выбора зоны 7 нажмите кнопку Р лента мигнет 7 на сенсорном кольце поочередно коснитесьтех цветов которые должны быть задействованы в программе до 5 цветов 7 нажмите кнопку Р лента мигнет 7 нажатием кнопки г выберите желаемый динамический эффект Примечание В связи с периодическим обновлением встроенного программного обеспечения прошивки алгоритм работы пульта может незначительно отличаться от приведенного Обновленные инструкции к новым версиям оборудования доступны на сайте ariight ru 4 ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ И РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ 4 1 Соблюдайте условия эксплуатации оборудования 7 Эксплуатация только внутри помещений 7 Температура окружающего воздуха от 0 до 40 С 7 Относительная влажность воздуха не более 90 при 20 С без конденсации влаги 7 Отсутствие в воздухе паров и примесей агрессивных веществ кислот щелочей и пр 4 2 Не оставляйте пульт вблизи нагревательных приборов или горячих поверхностей а также на солнце 4 3 Не допускайте попадания воды или воздействия конденсата на устройство 4 4 Не допускайте падения пульта воздействия ударов и вибрации 4 5 Соблюдайте полярность при установке элементов питания 4 6 Перед включением смонтированной системы убедитесь что схема собрана правильно соединения выполнены надежно замыкания отсутствуют Замыкание в проводах может привести к отказу оборудования 4 7 Возможные неисправности и методы их устранения Проявление неисправности Управление с пульта не выполняется Причина неисправности Метод устранения Пульт не привязан к контроллеру Выполните привязку согласно инструкции Разрядились элементы питания Замените элементы питания Соблюдайте полярность установки Слишком большая дистанция между пультом и контроллером Подойдите ближе к контроллеру Наличие экранирующих перегородок стен на пути прохождения радиосигнала Установите контроллер в месте уверенного приема радиосигнала Неустойчивый прием сигнала из за наличия радиопомех Устраните источник помех
