Ada 6D Maxliner А00138 [11/36] D maxliner

6D MAXLINER

MEASUREMENT FOUNDATION

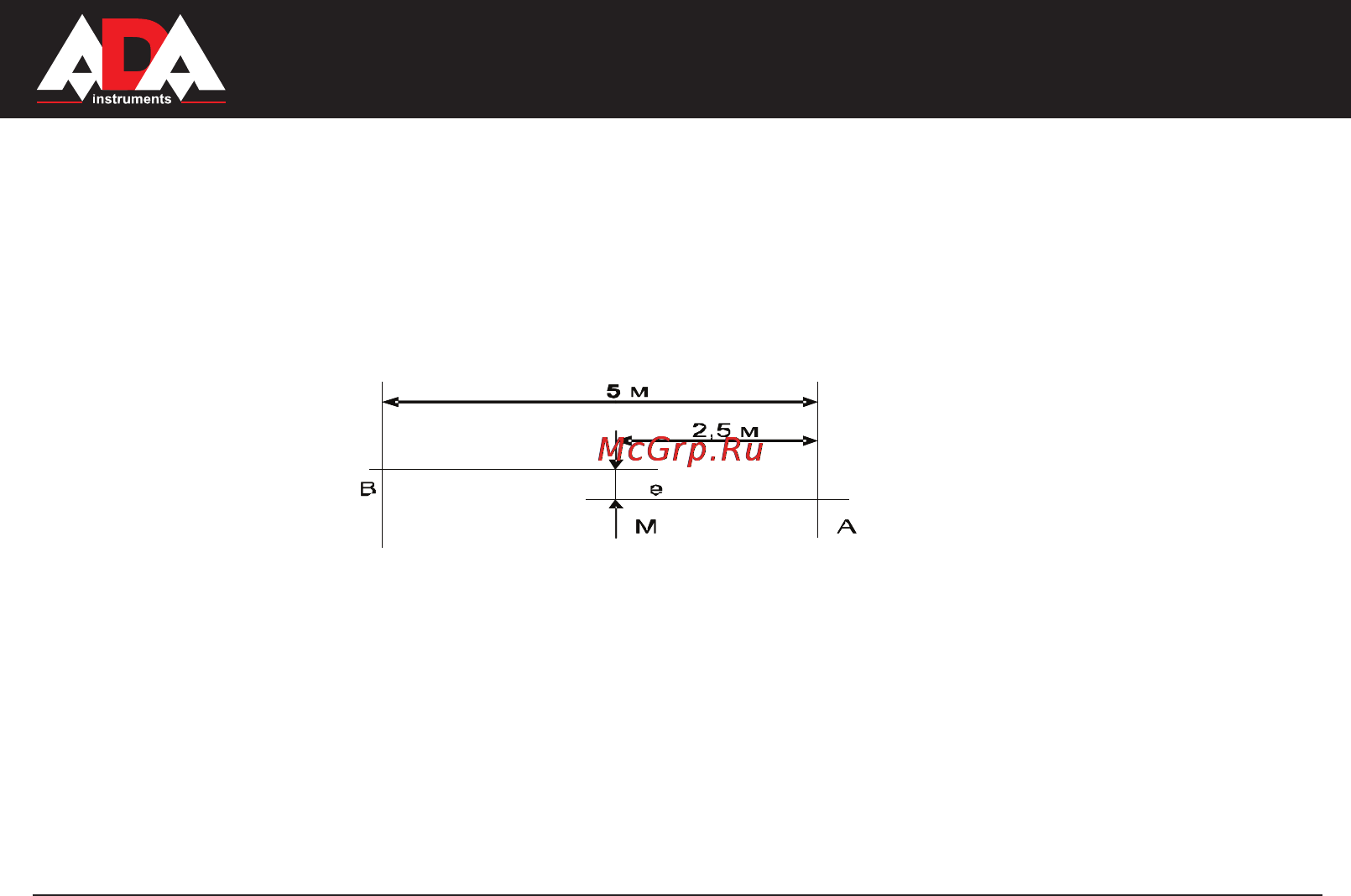

Проверка точности горизонтального луча (изгиб плоскости)

Установить лазерный построитель плоскости на расстоянии приблизительно 5м от стены и отметить на стене точку,

указанную лазерным крестом. Повернуть лазерный построитель так, чтобы сместить луч приблизительно на 2,5м влево и

проверить, чтобы горизонтальная линия находилась в пределах значения „точность” (см. характеристики) на той же высоте,

что и нанесенная отметка, указанная лазерным крестом. Повторить эти же действия , смещая лазерный инструмент вправо.

Внимание: ось вращения при проверке точности не смещайте.

Проверка точности вертикального луча

Установить лазерный инструмент на расстоянии приблизительно 5м от стены. Укрепить на стене отвес со шнуром длиной

около 2.5м. Включите лазерный построитель плоскостей и направьте вертикальную линию на отвес со шнуром.

Точность линии находится в допустимых пределах, если отклонение вертикальной линии (сверху или снизу) не превышает

половину значения характеристики „точность” (например, +/-1мм на 10м).

Если точность лазерного построителя не соответствует заявленной, необходимо обратиться в авторизованный сервисный

центр.
