Espa FLS 50-160/22 [82/121] Fld4 flsd4 50 200 250 серия
![Espa FLS 50-160/22 [82/121] Fld4 flsd4 50 200 250 серия](/views2/1510092/page82/bg52.png)
81

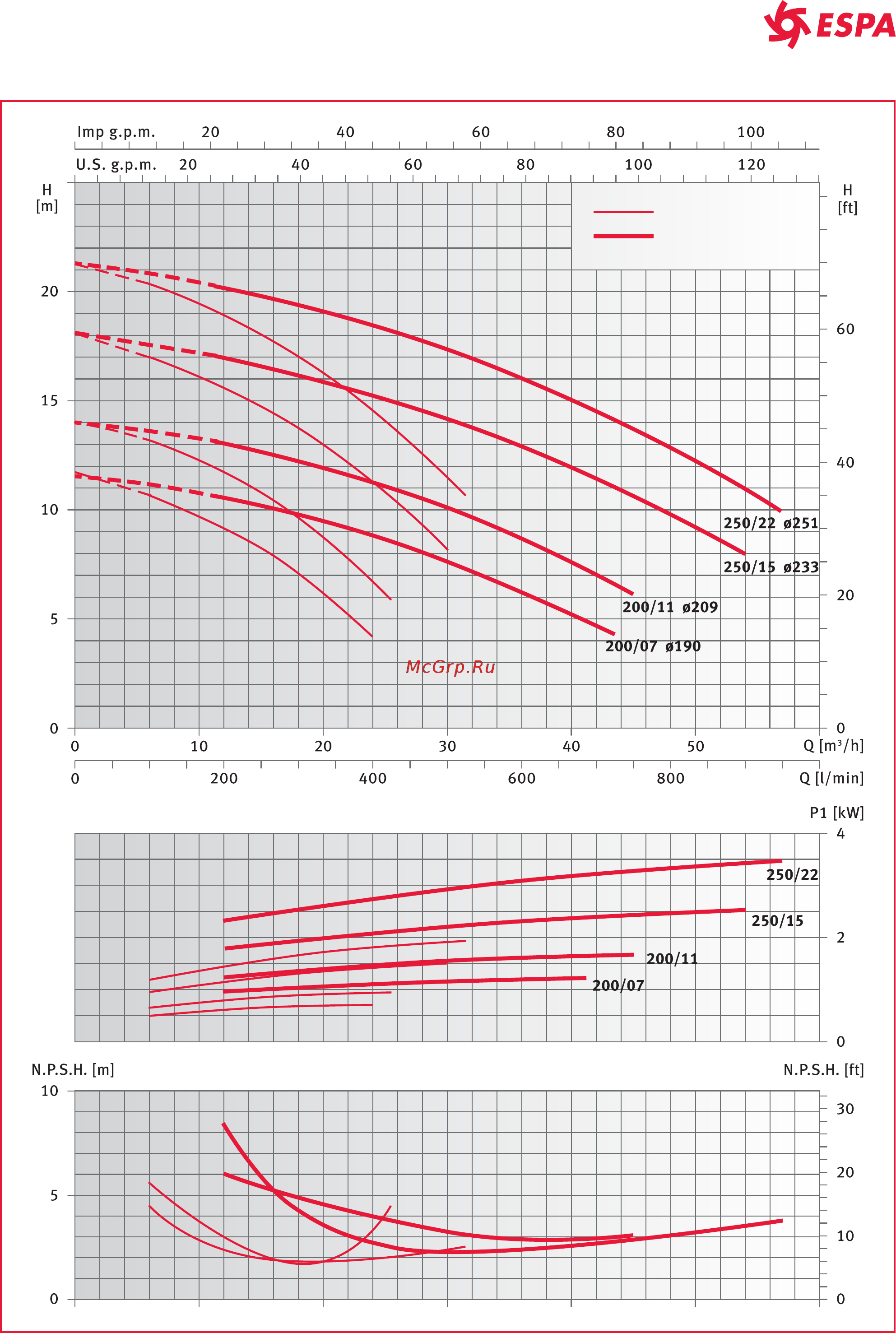

ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ, 4-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 ГЦ
FLD4-FLSD4 50-200/250
СЕРИЯ
Работа одной головки
Параллельная работа обеих
головок
Данные значения NPSH были получены при лабораторных испытаниях. Мы рекомендуем увеличение данных величин на 0,5 м.
Эти характеристики соответствуют жидкостям с плотностью = 1,0 кг/дм и кинематической вязкостью мм /сек.ρ υ = 1
3 2
