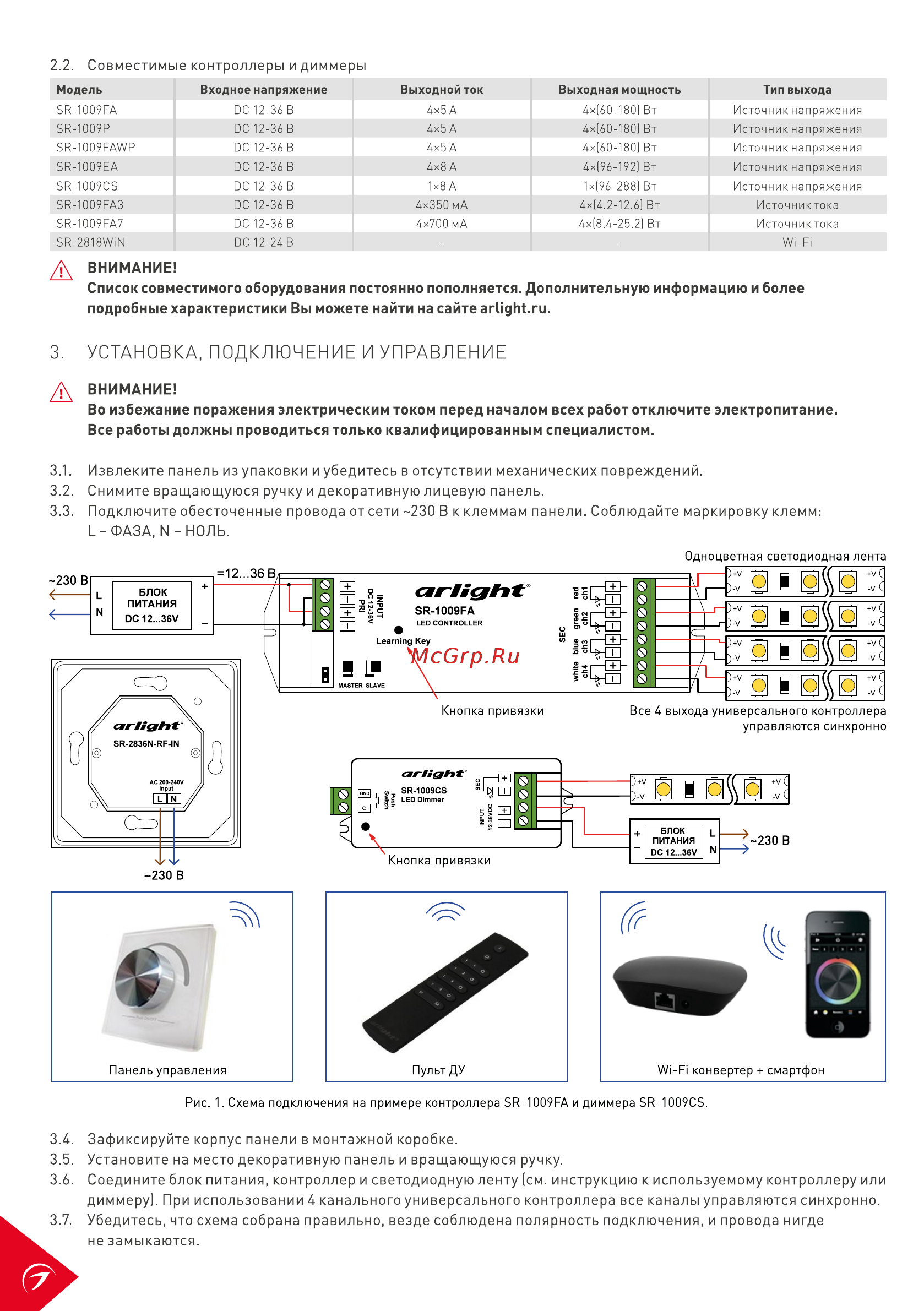

2 2 Совместимые контроллеры и диммеры Входное напряжение Выходной ток SR 1009FA DC 12 36 В 4х5А 4х 60 180 Вт Источник напряжения SR 1009P DC 12 36 В Источник напряжения DC 12 36 В 4x5 А 4x5 А 4х 60 180 Вт SR 1009FAWP 4х 60 180 Вт Источник напряжения SR 1009EA DC 12 36 В 4х8А 4х 96 192 Вт Источник напряжения SR 1009CS DC 12 36 В 1х8А 1х 96 288 Вт Источник напряжения SR 1009FA3 SR 1009FA7 DC 12 36 В 4x350 мА 4х 4 2 12 6 Вт Источник тока DC 12 36 В DC 12 24 В 4х 8 4 25 2 Вт Источник тока SR 2818WiN 4x700 мА Модель Тип выхода Выходная мощность Wi Fi Д ВНИМАНИЕ Список совместимого оборудования постоянно пополняется Дополнительную информацию и более подробные характеристики Вы можете найти на сайте arlight ru 3 УСТАНОВКА ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ Д ВНИМАНИЕ Во избежание поражения электрическим током перед началом всех работ отключите электропитание Все работы должны проводиться только квалифицированным специалистом 3 1 Извлеките панель из упаковки и убедитесь в отсутствии механических повреждений 3 2 Снимите вращающуюся ручку и декоративную лицевую панель 3 3 Подключите обесточенные провода отсети 230 В к клеммам панели Соблюдайте маркировку клемм Ь ФАЗА Ы НОЛ Ь Одноцветная светодиодная лента 12 36 В 230 В БЛОК ПИТАНИЯ SR 1009FA LED CONTROLLER DC12 36V Learning Key В WASTER SLAVE Кнопка привязки Все 4 выхода универсального контроллера управляются синхронно 230 В Панель управления Wi Fi конвертер смартфон Рис 1 Схема подключения на примере контроллера SR 1009FA и диммера SR 1009CS 3 4 Зафиксируйте корпус панели в монтажной коробке 3 5 Установите на место декоративную панель и вращающуюся ручку 3 6 Соедините блок питания контроллер и светодиодную ленту см инструкцию к используемому контроллеру или диммеру При использовании 4 канального универсального контроллера все каналы управляются синхронно Убедитесь что схема собрана правильно везде соблюдена полярность подключения и провода нигде не замыкаются
