Atmung LF-H-10A (10L-I) [7/15] Рис 2 схема работы lf h 10a

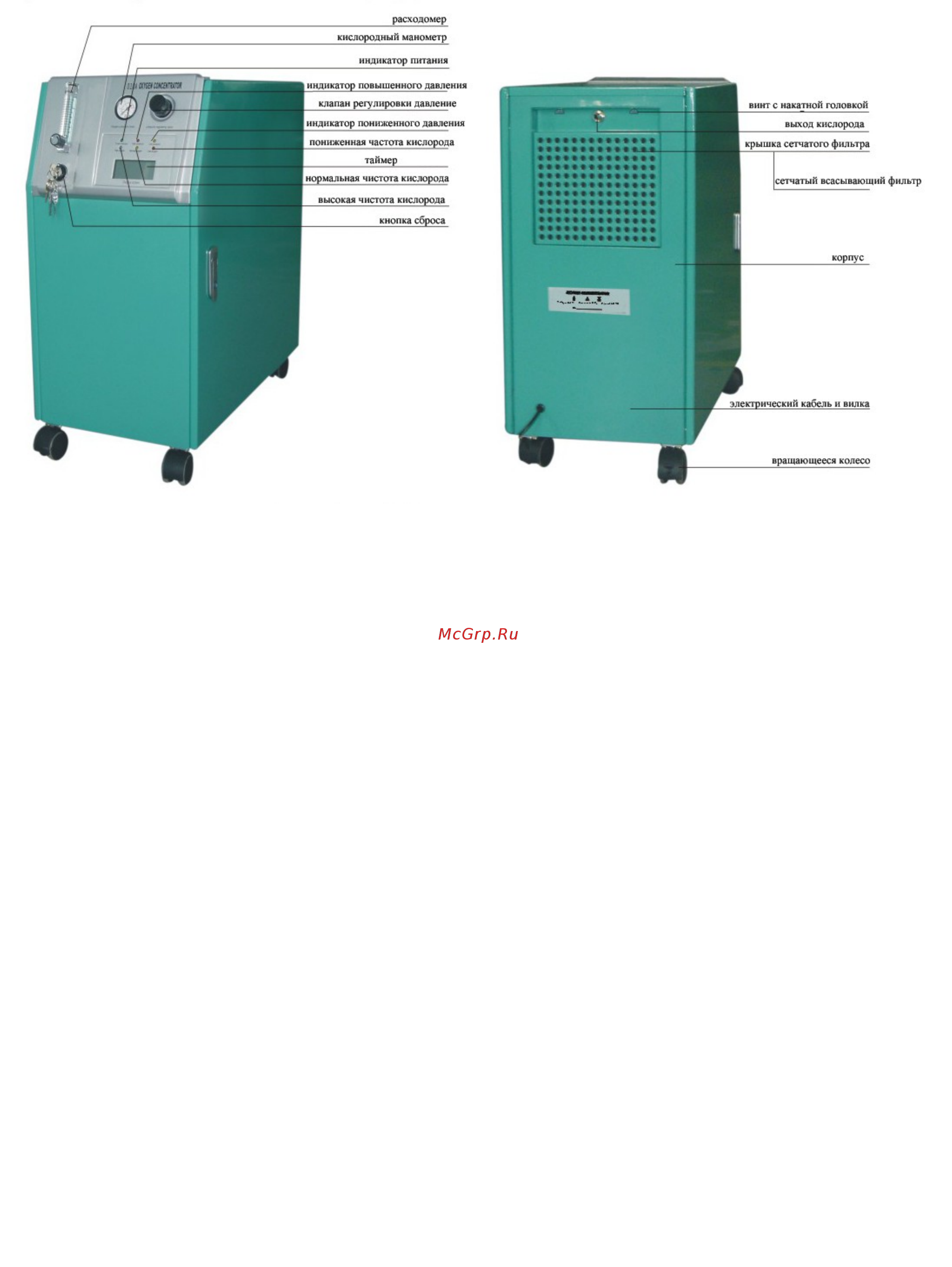

Рис. 2 Схема работы LF-H-10A

• Регулятор клапана давления: используется для регулировки выходного давления

кислородного концентратора; максимальное давление составляет 0,38 МПа

– 0,42 МПа.

• Кислородный манометр: указывает давление кислорода на выходе

• Расходомер: с помощью расходомера можно регулировать расход кислорода, а также он

отображает расход кислорода.

ВНИМАНИЕ!

Запрещается выключать расходомер при работающем аппарате!

• Таймер: отображает общее время работы аппарата

• Индикатор питания (зеленого цвета): при включенном питании горит индикатор зеленого

цвета

• Индикатор повышенного давления (желтого цвета): в случае если рабочее давление

превышает 0,46 МПа, включается желтый индикатор повышенного давления и одновременно

подается аварийный сигнал

• Индикатор пониженного давления (красного цвета): в случае понижения рабочего

давления ниже 0,46 МПа, включается красный индикатор пониженного давления и

одновременно подается аварийный сигнал

• Стартовый ключ: при включенном питании установите блокирующий переключатель в

позицию «включено», и аппарат начнет работать. В случае перебоев в подаче питания при

включенном блокирующем переключателе, аппарат прекратит работу и подаст сигнал тревоги.

• Выход кислорода: патрубок выхода кислорода

• Сетчатый всасывающий фильтр: препятствует попаданию пыли и грязи в кислородный

концентратор. Необходимо очищать один раз в две недели.
