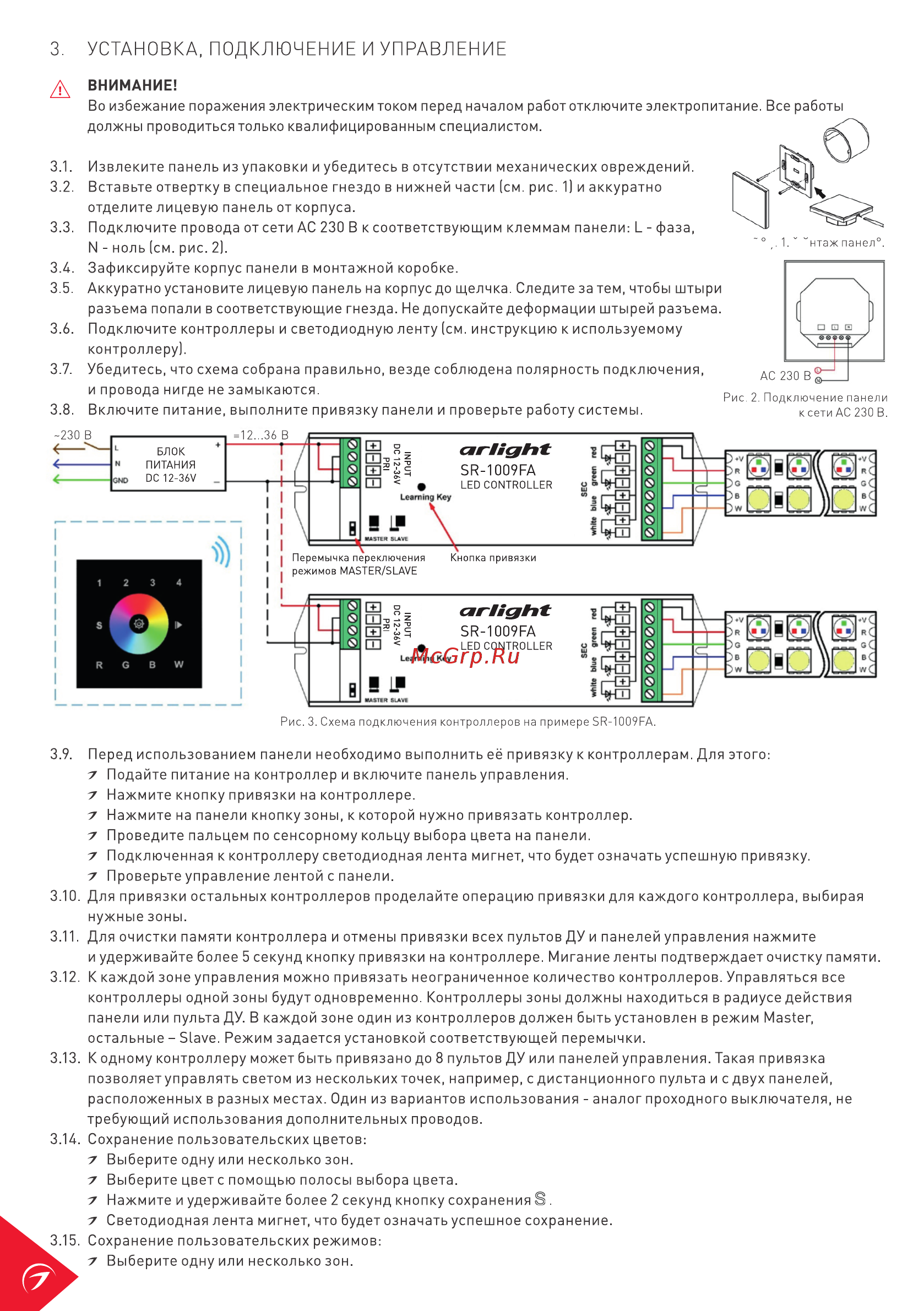

3 УСТАНОВКА ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ А ВНИМАНИЕ Во избежание поражения электрическим током перед началом работ отключите электропитание Все работы должны проводиться только квалифицированным специалистом 3 1 Извлеките панель из упаковки и убедитесь в отсутствии механических овреждений 3 2 Вставьте отвертку в специальное гнездо в нижней части см рис 1 и аккуратно отдел ите лицевую панель от корпуса 3 3 Подключите провода от сети АС 230 В к соответствующим клеммам панели Ь фаза Ы ноль см рис 2 3 4 Зафиксируйте корпус панели в монтажной коробке 3 5 Аккуратно установите лицевую панель на корпус до щелчка Следите за тем чтобы штыри разъема попали в соответствующие гнезда Не допускайте деформации штырей разъема 3 6 Подключите контроллеры и светодиодную ленту см инструкцию к используемому контроллеру 3 7 Убедитесь что схема собрана правильно везде соблюдена полярность подключения и провода нигде не замыкаются 3 8 Включите питание выполните привязку панели и проверьте работу системы Рис 2 Подключение панели к сети АС 230 В Рис 3 Схема подключения контроллеров на примере SR 1009FA 3 9 Перед использованием панели необходимо выполнить её привязку к контроллерам Для этого 7 Подайте питание на контроллер и включите панельуправления 7 Нажмите кнопку привязки на контроллере 7 Нажмите на панели кнопку зоны к которой нужно привязать контроллер 7 Проведите пальцем по сенсорному кольцу выбора цвета на панели 7 Подключенная к контроллеру светодиодная лента мигнет что будет означатьуспешную привязку 7 Проверьте управление лентой с панели 3 10 Для привязки остальных контроллеров проделайте операцию привязки для каждого контроллера выбирая нужные зоны 3 11 Для очистки памяти контроллера и отмены привязки всех пультов ДУ и панелей управления нажмите и удерживайте более 5 секунд кнопку привязки на контроллере Мигание ленты подтверждает очистку памяти 3 12 К каждой зоне управления можно привязать неограниченное количество контроллеров Управляться все контроллеры одной зоны будут одновременно Контроллеры зоны должны находиться в радиусе действия панели или пульта ДУ В каждой зоне один из контроллеров должен быть установлен в режим Master остальные Slave Режим задается установкой соответствующей перемычки 3 13 К одному контроллеру может быть привязано до 8 пультов ДУ или панелей управления Такая привязка позволяет управлять светом из нескольких точек например с дистанционного пульта и с двух панелей расположенных в разных местах Один из вариантов использования аналог проходного выключателя не требующий использования дополнительных проводов 3 14 Сохранение пользовательских цветов 7 Выберите одну ил и несколько зон 7 Выберите цвете помощью полосы выбора цвета 7 Нажмите и удерживайте более 2 секунд кнопку сохранения S 7 Светодиодная лента мигнет что будет означать успешное сохранение Сохранение пользовательских режимов 7 Выберите одну ил и несколько зон
