Arlight Sens SR-2830B-AC-RF-IN Black [3/3] Обязательные требования и рекомендации по эксплуатации

Содержание

• Arlight 1
• Black арт 021062 1
• Для контроллеров сери sr 1009 1
• Основные сведения 1
• Основные технические данные 1
• Основные характеристики 1
• Отдельно связь панели с контроллерами радиочастотная 1
• Панель предназначена для управления мультибелыми двухцветными светодиодными лентами mix 1
• Панельуправления sr 2830b ac rf in 1
• Питание 230 в у mix у rf 7 1
• Позволяет включать и выключать свет менять яркость и цветовую температуру свечения 1 управление осуществляется при помощи универсальных контроллеров серии sr 1009xx приобретаются 1
• Светодиодными светильниками мощными светодиодами и другими светодиодными источниками света 1
• Стильный и современный дизайн 1 установка в стандартную монтажную коробку 1
• Удобное и точное управление при помощи сенсорной шкалы и сенсорных кнопок 1 сохранение двух понравившихся цветов или режимов в каждой зоне 1 возможность совместной работы с пультами дистанционного управления и дополнительными панелями 1
• Управления а также с wifi конвертером для управления светом с мобильных устройств на базе 05 и android 1
• Включите питание 3 выполните привязку 2
• Извлеките панель управления из упаковки и убедитесь в отсутствии механических повреждений аккуратно отделите лицевую панель от корпуса при помощи отвертки рис подключите обесточенные провода от сети 230 в к клеммам панели согласно маркировке на корпусе ь фаза и ы ноль зафиксируйте корпус панели в монтажной коробке аккуратно установите лицевую панель на место подключите контроллеры и светодиодную ленту подробнее см инструкции к используемому оборудованию пример подключения контроллеров приведен на рис убедитесь что схема собрана правильно везде соблюдена полярность подключения и провода нигде не замыкаются 2
• Коротко нажмите кнопку привязки на контроллере 2
• Коснитесь кнопки выбора зоны к которой хотите привязать контроллер 2
• Коснитесь сенсорной шкалы регулировки 2
• Совместимые диммеры и контроллеры 2
• У внимание во избежание поражения электрическим током перед началом всех работ отключите 2
• Установка подключение и управление 2
• Электропитание все работы должны проводиться только квалифицированным специалистом 2
• Возможные неисправности и методы их устранения 3
• Для очистки памяти контроллера и отмены привязки всех пультов ду и панелей управления нажмите 3
• Замыкания отсутствуют 3
• И удерживайте кнопку привязки на контроллере более 5 секунд 3
• К одному контроллеру может быть привязано до 8 различных пультов ду или панелей управления 3
• Контроллеры будут одновременно контроллеры должны находиться в радиусе действия панели для привязки других контроллеров к панели выполните операцию привязки поочередно с каждым из них 3
• Не допускается установка вблизи нагревательных приборов или горячих поверхностей 4 не допускайте попадания воды или воздействия конденсата на устройство 4 соблюдайте полярность при установке элемента питания 4 перед включением системы убедитесь что схема собрана правильно соединения выполнены надежно 3
• Обязательные требования и рекомендации по эксплуатации 3
• Подключенная к контроллеру светодиодная лента мигнет что будет означать 3
• Проверьте управление лентой с панели рис з 3 1 к панели можно привязать неограниченное количество контроллеров управляться все привязанные 3
• Соблюдайте условия эксплуатации оборудования 3
• Успешную привязку 3
• Эксплуатация только внутри помещений 7 температура окружающего воздуха от 0 до 40 с 7 относительная влажность воздуха не более 90 при 20 с без конденсации влаги 7 отсутствие в воздухе паров и примесей агрессивных веществ кислот щелочей и пр 3

Похожие устройства

• Arlight Sens SR-2830B-AC-RF-IN White Инструкция по эксплуатации
• Arlight Sens SR-2830C-AC-RF-IN Black Инструкция по эксплуатации
• Arlight Sens SR-2830C-AC-RF-IN White Инструкция по эксплуатации
• Arlight Sens SR-2831AC-RF-IN Black Инструкция по эксплуатации
• Arlight Sens SR-2831AC-RF-IN White Инструкция по эксплуатации
• Arlight Sens SR-2831S-AC-RF-IN Black Инструкция по эксплуатации
• Arlight Sens SR-2831S-AC-RF-IN White Инструкция по эксплуатации
• Arlight Sens SR-2834-5C-AC-RF-IN White Инструкция по эксплуатации
• Bmc 630C с увлажнителем Инструкция по эксплуатации
• Devilbiss SleepCube Standard без увлажнителя Инструкция по эксплуатации
• Devilbiss SleepCube Standart с увлажнителем Инструкция по эксплуатации
• Bmc 630A с увлажнителем Инструкция по эксплуатации
• Devilbiss SleepCube Intellipap AutoAdjust Инструкция по эксплуатации
• Sdmo DIESEL 10000 E XL MODYS Руководство пользователя
• Sdmo INEO 1000 Руководство пользователя
• Sdmo INEO 2000 Руководство пользователя
• Sdmo INEO 3000 Руководство пользователя
• Sdmo SH 6000 Руководство пользователя
• Sdmo SH 6000 E Руководство пользователя
• Sdmo SH 7500 T Руководство пользователя

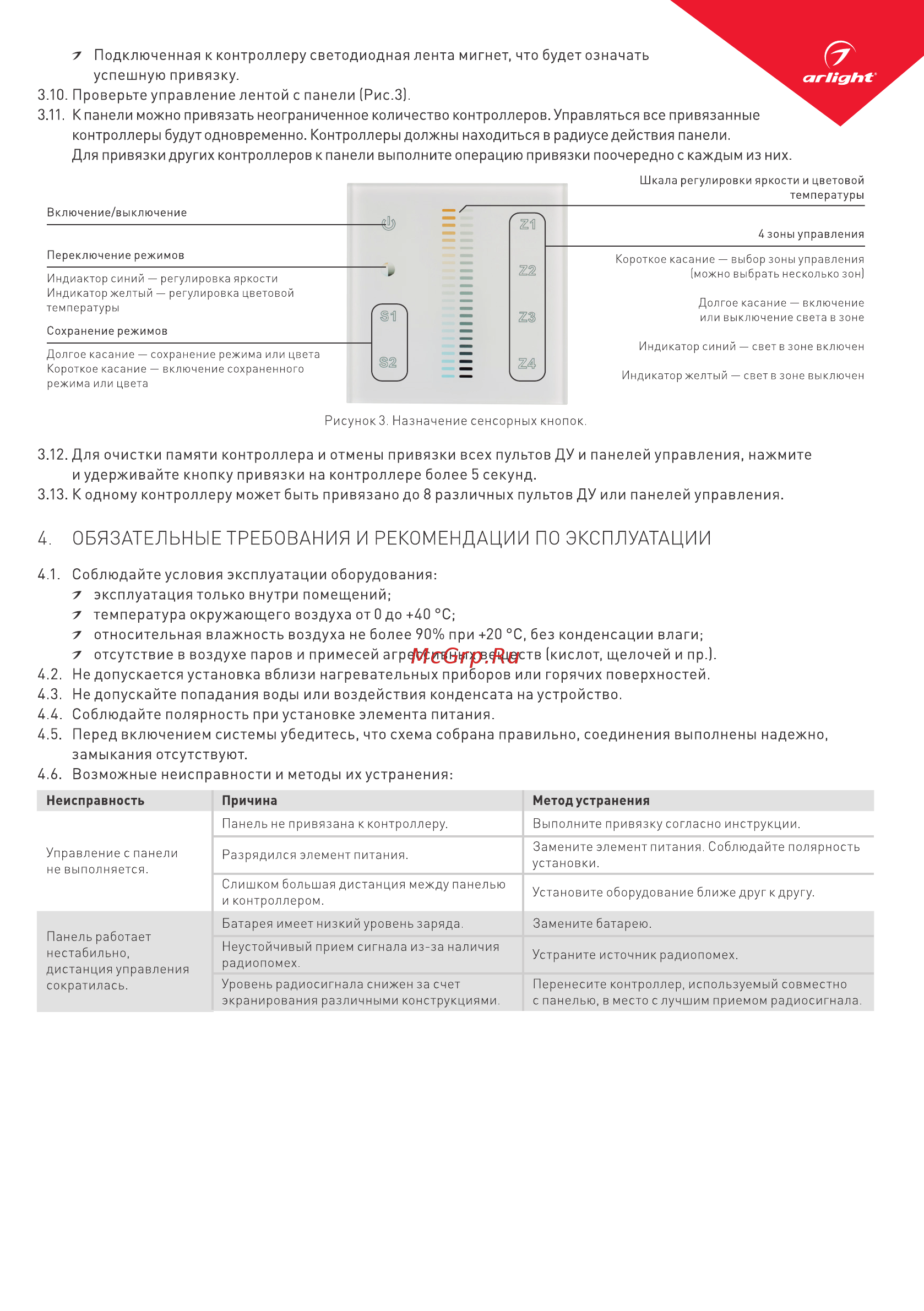

7 Подключенная к контроллеру светодиодная лента мигнет что будет означать успешную привязку 3 10 Проверьте управление лентой с панели Рис З 3 11 К панели можно привязать неограниченное количество контроллеров Управляться все привязанные контроллеры будут одновременно Контроллеры должны находиться в радиусе действия панели Для привязки других контроллеров к панели выполните операцию привязки поочередно с каждым из них Шкала регулировки яркости и цветовой температуры Включение выключение 4 зоны управления Переключение режимов Короткое касание выбор зоны управления можно выбрать несколько зон Индиактор синий регулировка яркости Индикатор желтый регулировка цветовой температуры Долгое касание включение или выключение света в зоне Сохранение режимов Индикатор синий свет взоневключен Долгое касание сохранение режима или цвета Короткое касание включение сохраненного режима или цвета Индикатор желтый свет в зоне выключен РисунокЗ Назначение сенсорных кнопок 3 12 Для очистки памяти контроллера и отмены привязки всех пультов ДУ и панелей управления нажмите и удерживайте кнопку привязки на контроллере более 5 секунд 3 13 К одному контроллеру может быть привязано до 8 различных пультов ДУ или панелей управления 4 ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ И РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ 4 1 Соблюдайте условия эксплуатации оборудования 7 эксплуатация только внутри помещений 7 температура окружающего воздуха от 0 до 40 С 7 относительная влажность воздуха не более 90 при 20 С без конденсации влаги 7 отсутствие в воздухе паров и примесей агрессивных веществ кислот щелочей и пр 4 2 Не допускается установка вблизи нагревательных приборов или горячих поверхностей 4 3 Не допускайте попадания воды или воздействия конденсата на устройство 4 4 Соблюдайте полярность при установке элемента питания 4 5 Перед включением системы убедитесь что схема собрана правильно соединения выполнены надежно замыкания отсутствуют 4 6 Возможные неисправности и методы их устранения Неисправность Управление с панели не выполняется Панель работает нестабильно дистанция управления сократилась Причина Метод устранения Панель не привязана к контроллеру Выполните привязку согласно инструкции Разрядился элемент питания Замените элемент питания Соблюдайте полярность установки Слишком большая дистанция между панелью и контроллером Установите оборудование ближе друг к другу Батарея имеет низкий уровень заряда Замените батарею Неустойчивый прием сигнала из за наличия радиопомех Устраните источник радиопомех Уровень радиосигнала снижен за счет экранирования различными конструкциями Перенесите контроллер используемый совместно с панелью в место с лучшим приемом радиосигнала
