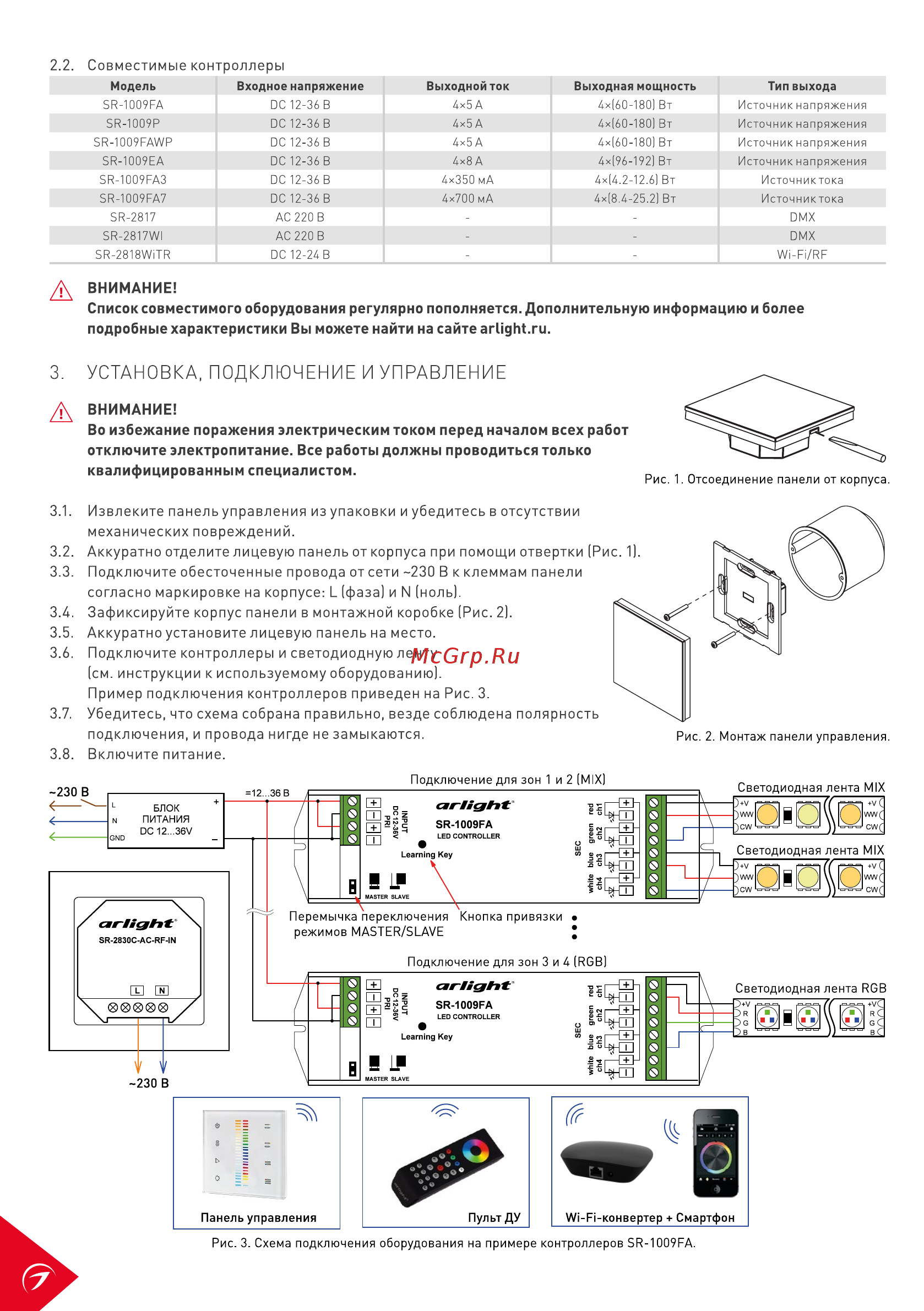

2 2 Совместимые контроллеры Модель Входное напряжение Выходнойток Выходная мощность Тип выхода ВР 1009РА ОС 12 36 В 4х5А 4х 60 180 Вт Источник напряжения 5Р 1009Р ОС 12 36 В 4х5А 4х 60 180 Вт SR 1009FAWP ОС 12 36 В 4х5А 4х 60 180 Вт Источник напряжения Источник напряжения 5Р 1009ЕА ОС 12 36 В 4х8А 4х 96 192 Вт Источник напряжения 5Р 1009РАЗ ОС 12 36 В 4x350 мА 4х 4 2 12 6 Вт Источник тока 5Р 1009РА7 ОС 12 36 В АС 220 В 4x18 4 25 2 Вт Источниктока ЗР 2817 4x700 мА SR 2817WI АС 220 В ОМХ 5R 2818WiTR РС 12 24 В Wi F RF ОМХ Д ВНИМАНИЕ Список совместимого оборудования регулярно пополняется Дополнительную информацию и более подробные характеристики Вы можете найти на сайте arlight ru 3 УСТАНОВКА ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ Д ВНИМАНИЕ Во избежание поражения электрическим током перед началом всех работ отключите электропитание Все работы должны проводиться только квалифицированным специалистом 3 1 Извлеките панельуправления из упаковки и убедитесь в отсутствии механических повреждений 3 2 Аккуратно отдел ите лицевую панель от корпуса при помощи отвертки Рис 1 3 3 Подключите обесточенные провода отсети 230 В к клеммам панели согласно маркировке на корпусе Ь фаза и Ы ноль 3 4 Зафиксируйте корпус панели в монтажной коробке Рис 2 3 5 Аккуратно установите лицевую панель на место 3 6 Подключите контроллеры и светодиодную ленту см инструкции к используемому оборудованию Пример подключения контроллеров приведен на Рис 3 3 7 Убедитесь что схема собрана правильно везде соблюдена полярность подключения и провода нигде не замыкаются 3 8 Включите питание Рис 2 Монтаж панели управления БЛОК ПИТАНИЯ ОС 12 36У 230 В Панель управления Пульт ДУ W F кoнвepтep Смартфон Рис 3 Схема подключения оборудования на примере контроллеров 5Р 1009РА
