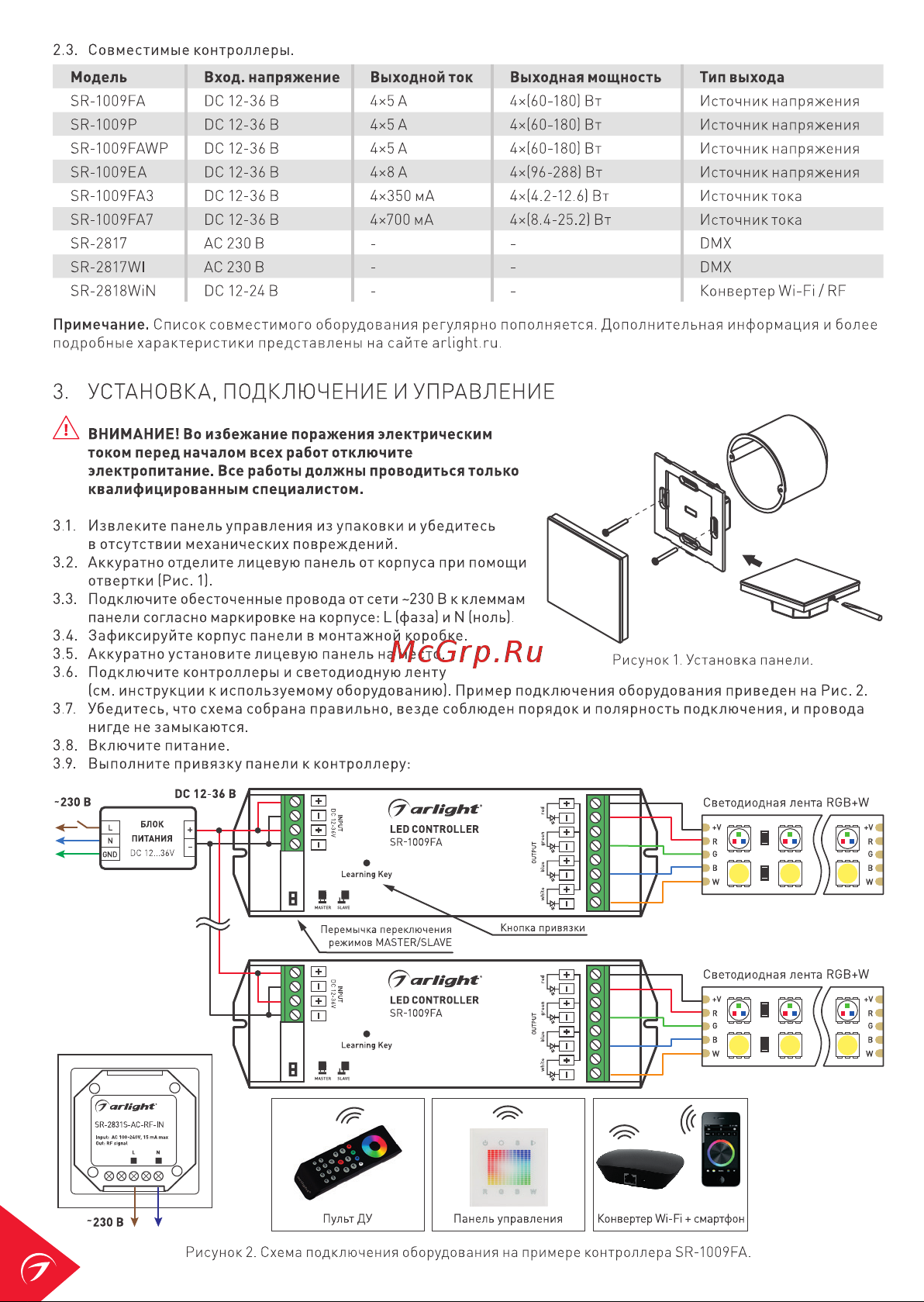

2 3 Совместимые контроллеры Модель Вход напряжение Выходной ток Выходная мощность Тип выхода SR 1009FA ОС 12 36 В 4x5 А 4х 60 180 Вт Источник напряжения SR 1009P DC 12 36 В 4x5 А 4х 60 180 Вт Источник напряжения SR 1009FAWP ОС 12 36 В 4x5 А 4х 60 180 Вт Источник напряжения SR 1009EA DC 12 36 В 4x8 А 4х 96 288 Вт Источник напряжения SR 1009FA3 ОС 12 36 В 4x350 мА 4х 4 2 12 6 Вт Источник тока SR 1009FA7 DC 12 36 В 4x700 мА 4х 8 4 25 2 Вт Источник тока SR 2817 АС 230 В DMX SR 2817WI АС 230 В DMX SR 2818WiN DC 12 24 В Конвергер Wi Fi RF Примечание Список совместимого оборудования регулярно пополняется Дополнительная информация и более подробные характеристики представлены на сайте arlight ru 3 УСТАНОВКА ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ ВНИМАНИЕ Во избежание поражения электрическим током перед началом всех работ отключите электропитание Все работы должны проводиться только квалифицированным специалистом 3 1 Извлеките панель управления из упаковки и убедитесь в отсутствии механических повреждений 3 2 Аккуратно отделите лицевую панель от корпуса при помощи отвертки Рис 1 3 3 Подключите обесточенные провода от сети 230 В к клеммам панели согласно маркировке на корпусе С фаза и И ноль 3 4 Зафиксируйте корпус панели в монтажной коробке 3 5 Аккуратно установите лицевую панель на место Рисун I Установка панели 3 6 Подключите контроллеры и светодиодную ленту см инструкции к используемому оборудованию Пример подключения оборудования приведен на Рис 2 3 7 Убедитесь что схема собрана правильно везде соблюден порядок и полярность подключения и провода нигде не замыкаются 3 8 Включите питание 3 9 Выполните привязку панели к контроллеру
