РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
•
SFD-115U

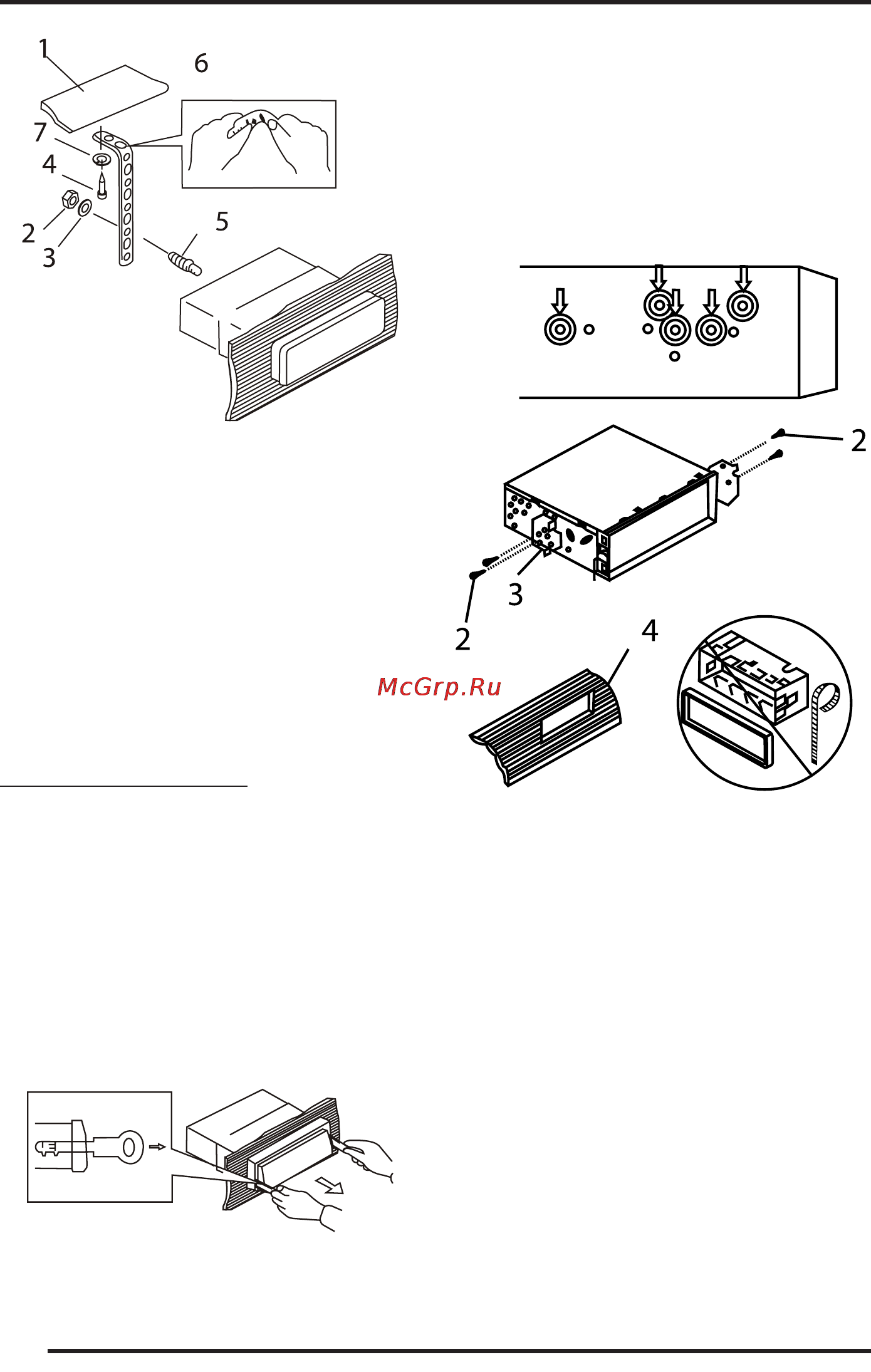

1. Приборная панель
2. Гайка 5 мм
3. Пружинная шайба
4. Винт 5х15 мм
5. Винт
6. Металлическая скоба
7. Простая шайба
Обязательно закрепите металлическую скобу, что-
бы защитить заднюю часть устройства. Вы можете
согнуть скобу руками.
Порядок извлечения аппарата
1. Убедитесь, что зажигание выключено. Отсоеди-
ните провод от «-» клеммы аккумулятора авто-
мобиля.
2. Аккуратно снимите переднюю панель и обрам-
ление передней панели, потянув его на себя.
3. Вставьте до упора ключи, входящие в комплект
поставки аппарата, в пазы на боковых поверх-
ностях передней панели. Извлеките проигры-
ватель из рамки, потянув его на себя.
Тыловой монтаж
Данный метод установки аппарата предполагает
установку с помощью отверстий на боковых по-
верхностях прибора и крепление его на кронштейн
автомобиля. При этом обрамление, монтажная
рама и металлическая скоба не используются.
1. Вид сбоку. Расположение отверстий
2. Винты
3. Кронштейн
4. Накладка приборной панели
Выберите позицию, при которой винтовые отвер-
стия кронштейнов, закрепленных в автомобиле, и
винтовые отверстия проигрывателя, отмеченные
буквами, соответствующими названию марки ав-
томобиля, совпадут, и закрепите проигрыватель с
каждой стороны при помощи 2-х винтов длиной не
более 6 мм.
6
