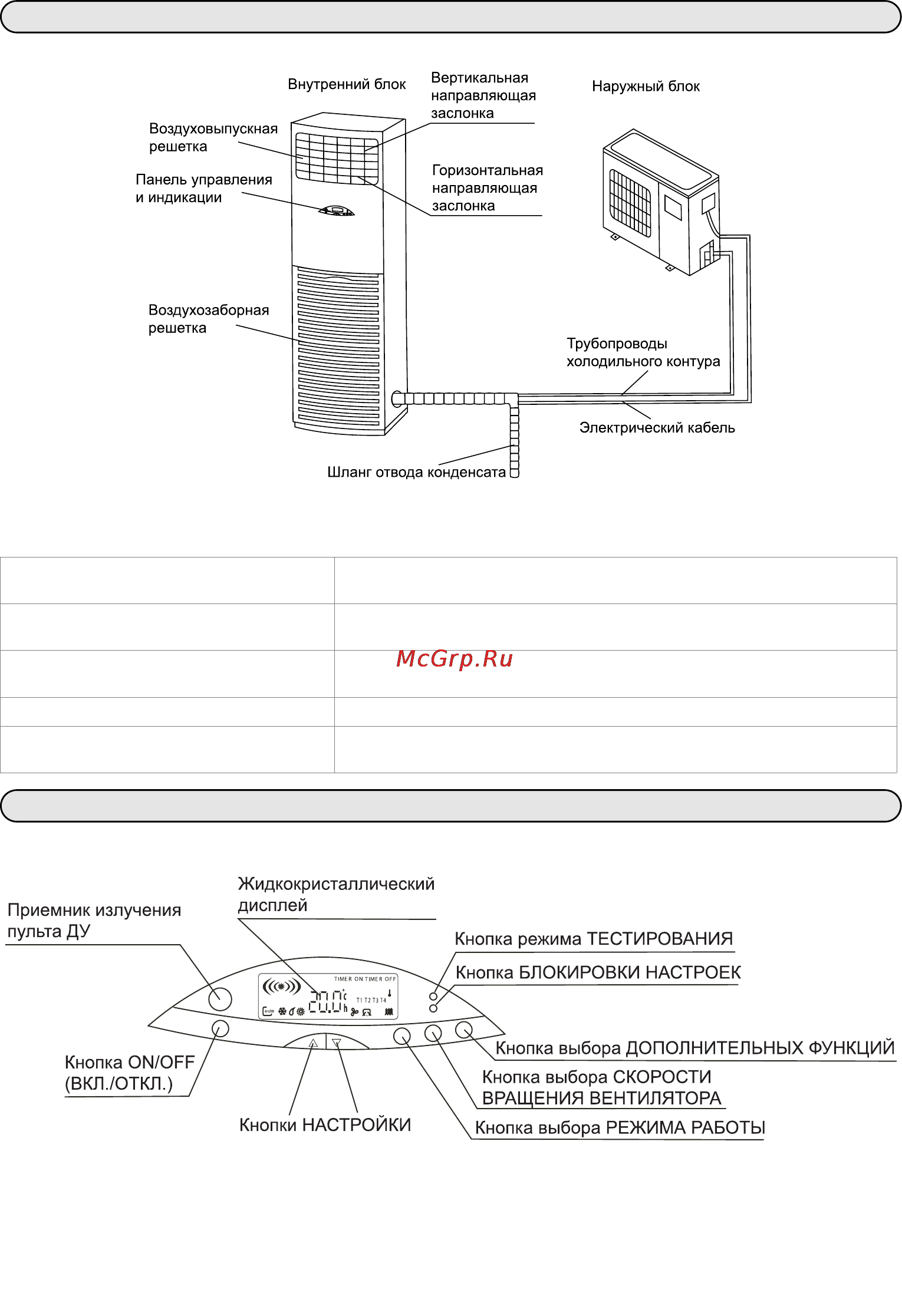

УСТРОЙСТВО КОНДИЦИОНЕРА

Кондиционер состоит из внутреннего и наружного блоков.

ПРИМЕЧАНИЕ:

Купленный Вами кондиционер может отличаться от кондиционера, схематично изображенного на рисунке.

ПАНЕЛЬ УПРАВЛЕНИЯ И ИНДИКАЦИИ

Кнопки управления

Воздуховыпускная решетка Через воздуховыпускную решетку обработанный воздух

поступает в помещение.

Панель управления и индикации с

ЖКBдисплеем

На панели управления находятся индикаторы и кнопки

управления.

Воздухозаборная решетка Под воздухозаборной решеткой установлен воздушный фильтр,

предназначенный для очистки воздуха в помещении.

Шланг отвода конденсата Через этот шланг из кондиционера удаляется конденсат.

Трубопроводы холодильного контура Трубопроводы холодильного контура соединяют внутренний и

наружный блоки и предназначены для циркуляции хладагента.
