Arlight SR-1009FAWP Инструкция по эксплуатации онлайн

Содержание

• Sr 1009fawp универсальный влагозащищенный радиочастотный 4 канальный контроллер для шим pwm 1
• В зависимости от используемых пультов или панелей дистанционного управления контроллер может выполнять различные функции в табл и це 1 приведен список совместимых устройств управления а также функции выполняемые при этом контроллером 1
• Встроенные программы динамических эффектов последовательное переключение цветов плавная смена цвета 1
• Выполняемые функции зависят от совместно используемых пультов и панелей управления 1
• Герметичный корпус со степенью защиты ip67 позволяет использовать контроллер на открытом воздухе 1
• И другие 1
• Контроллер sr 1009fawp 1
• Может выполнять функции контроллера rgbw rgb или mix сст а также диммера для одноцветной ленты 1
• Основные сведения об изделии 1
• Основные технические характеристики 1
• Основные характеристики 1
• Под навесом или в помещении 1
• Совместно используемое оборудование 1
• Специализированного конвертера wi fi sr 2818witr 1
• Управления светодиодной лентой и другими светодиодными источниками света с напряжением питания 12 24 или 36 в 1
• Управляется от дистанционных пультов панелей управления и мобильных устройств при использовании 1
• Включите питание 3 выполните привязку панели управления или пульта ду и проверьте работу контроллера 2
• Внимание во избежание поражения электрическим током перед началом всех работ отключите электропитание все работы должны проводиться только квалифицированным специалистом 2
• Внимание мощность белого цвета многих лент rgb w в три раза больше чем мощность каждого из цветов r 6 или в при необходимости используйте дополнительный усилитель для белого канала 2
• Внимание не нажимайте кнопку привязки острым предметом вы можете нарушить герметизацию контроллера для привязки панели или пульта к другим контроллерам проделайте операцию привязки для каждого контроллера 2
• Извлеките контроллер из упаковки и убедитесь в отсутствии механических повреждений 3 закрепите контроллер в месте установки 3 подключите светодиодную ленту или другой светодиодный источник света к выходу output контроллера 2
• Контроллер 2
• Маркировку проводов рис 1 2
• Нажмите кнопку привязки на контроллере 2
• Нажмите на пульте или панели кнопку зоны к которой нужно привязать контроллер 2
• Не замыкаются короткое замыкание в нагрузке может привести к отказу контроллера 2
• Подключенная к контроллеру светодиодная лента мигнет что будет означать успешную привязку 2
• Подключите провода входа питания input контроллера к выходу блока питания соблюдая полярность и цветовую 2
• Проведите пальцем по сенсорному кольцу выбора цвета 2
• Соблюдая полярность и цветовую маркировку проводов рис 1 2
• Список совместимого оборудования регулярно пополняется дополнительная информация о совместимости представлена на сайте arlight ru 2
• Убедитесь что схема собрана правильно везде соблюдена полярность подключения и провода нигде 2
• Установка подключение и управление 2
• Arlight 3
• В непосредственной близости к блокам питания 3
• Возможные неисправности и методы их устранения 3
• Для отмены привязки нажмите кнопку привязки на контроллере и держите нажатой более 5 секунд пока светодиодная лента не мигнет к одному контроллеру может быть привязано до 8 пультов ду или панелей управления к каждому пульту или панели можно привязать неограниченное количество котроллеров панель может 3
• Для питания контроллера используйте источник напряжения с выпрямленным стабилизированным выходным 3
• Используйте принудительную вентиляцию или уменьшите мощность подключенной нагрузки 3
• Металла 3
• Например книжную полку или подобные 3
• Напряжением убедитесь что напряжение и мощность блока питания соответствуют подключаемой ленте 3
• Не допускается установка вблизи нагревательных приборов или горячих поверхностей например 3
• Не допускайте воздействия прямых солнечных лучей на поверхность контроллера питания 4 1 не размещайте контроллер в местах и нишах где может скапливаться вода нахождение источника в воде лужа 3
• Не размещайте контроллер в местах с повышенным уровнем радиопомех или сосредоточения большого количества 3
• Обязательные требования и рекомендации по эксплуатации 3
• Отсутствие в воздухе паров и агрессивных примесей кислот щелочей и пр 3
• Отсутствуют замыкание проводов на выходе контроллера может привести к его отказу 3
• Перед включением убедитесь что схема собрана правильно соединения выполнены надежно замыкания 3
• При выборе места установки оборудования предусмотрите возможность его обслуживания не устанавливайте 3
• Соблюдайте полярность при подключении оборудования 4 устанавливайте оборудование в хорошо проветриваемом месте не устанавливайте устройство в закрытые места 3
• Соблюдайте условия эксплуатации оборудования 3
• Тающий снег вызывает разрушающие электрохимические процессы 3
• Температура окружающего воздуха от 20 до 40 с 3
• Температура устройства во время работы не должна превышать 60 с при более высокой температуре 3
• Управлять всеми привязанными котроллерами находящимися в зоне уверенного приема радиосигнала помимо пультов ду и панелей управления к контроллеру можно привязать мобильное устройство на базе ios и android для этого необходимо использовать специализированный конвертер wi fi sr 2818 witr и приложение easycolor или realcolor настройка и использование оборудования описано в инструкции к конвертеру 3
• Устройства в местах доступ к которым будет впоследствии невозможен 3

Похожие устройства

• Arlight SR-1009LC-RGB Инструкция по эксплуатации
• Arlight SR-1009P Инструкция по эксплуатации
• Arlight SR-1009FA3 Инструкция по эксплуатации
• Arlight SR-1009FA5 Инструкция по эксплуатации
• Iek UIZ-13-10-10M-K01 Краткое руководство по эксплуатации
• Arlight SR-1009FA7 Инструкция по эксплуатации
• Iek UIZ-13-10-K01 Краткое руководство по эксплуатации
• Iek UIZ-13-10-10M-K05 Краткое руководство по эксплуатации
• Arlight SR-1029-CDW Инструкция по эксплуатации
• Iek UIZ-13-10-K05 Краткое руководство по эксплуатации
• Arlight SR-1009CS Инструкция по эксплуатации
• Iek UIZ-13-10-10M-K52 Краткое руководство по эксплуатации
• Arlight SR-P-1009-12-50W Инструкция по эксплуатации
• Arlight SR-P-1009-24-50W Инструкция по эксплуатации
• Iek UIZ-13-10-K52 Краткое руководство по эксплуатации
• Arlight SR-P-1009-24-75W Инструкция по эксплуатации
• Iek UIZ-13-10-10M-K06 Краткое руководство по эксплуатации
• Iek UIZ-13-10-K06 Краткое руководство по эксплуатации
• Iek UIZ-13-10-10M-K04 Краткое руководство по эксплуатации
• Arlight SR-1009CS3 Инструкция по эксплуатации

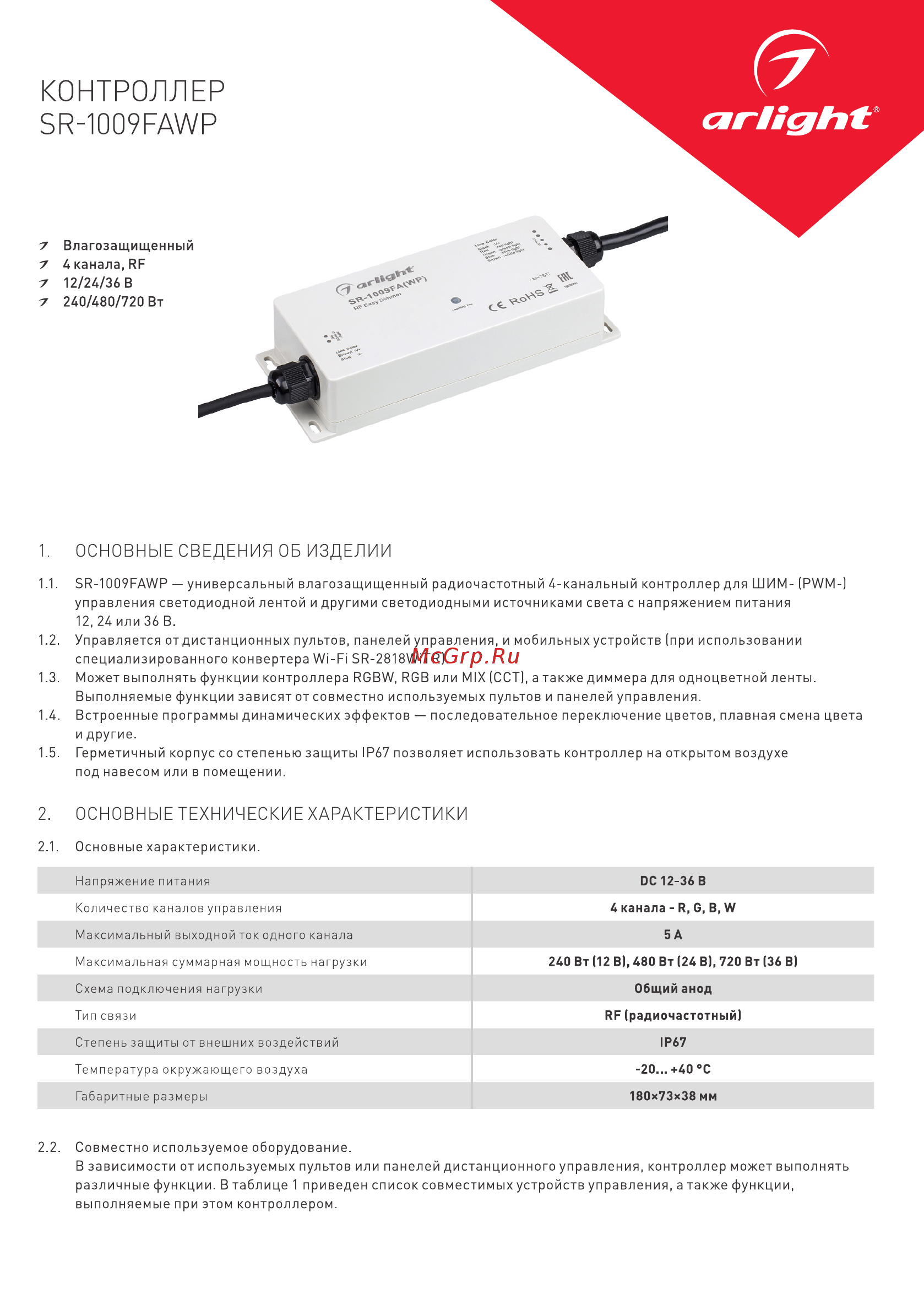

КОНТРОЛЛЕР SR 1009FAWP 1 ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ 1 1 SR 1009FAWP универсальный влагозащищенный радиочастотный 4 канальный контроллер для ШИМ PWM управления светодиодной лентой и другими светодиодными источниками света с напряжением питания 12 24 или 36 В 1 2 Управляется от дистанционных пультов панелей управления и мобильных устройств при использовании специализированного конвертера Wi Fi SR 2818WiTR 1 3 Может выполнять функции контроллера RGBW RGB или MIX ССТ а также диммера для одноцветной ленты Выполняемые функции зависят от совместно используемых пультов и панелей управления 1 4 Встроенные программы динамических эффектов последовательное переключение цветов плавная смена цвета и другие 1 5 Герметичный корпус со степенью защиты IP67 позволяет использовать контроллер на открытом воздухе под навесом или в помещении 2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 2 1 Основные характеристики Напряжение питания Количество каналов управления Максимальный выходной ток одного канала Максимальная суммарная мощность нагрузки Схема подключения нагрузки Тип связи Степень защиты отвнешних воздействий Температура окружающего воздуха Габаритные размеры DC 12 36 В 4 канала R G В W 5А 240 Вт 12 В 480 Вт 24 В 720 Вт 36 В Общий анод RF радиочастотный IP67 20 40 C 180x73x38 мм 2 2 Совместно используемое оборудование В зависимости от используемых пультов или панелей дистанционного управления контроллер может выполнять различные функции В табл и це 1 приведен список совместимых устройств управления а также функции выполняемые при этом контроллером
