Инструкция по эксплуатации Страница: 2

Arlight SR-1009CS3 [2/3] Установка подключение и управление

Содержание

Sr 1009xx a также с мобильных устройств на базе ios или android при установке конвертера например sr 2818win 1
Wifi rf конвертер для управления с мобильных устройств на базе ios и android 1
Выходной ток каждого канала 1
Габаритные размеры 1
Диммеры стоковым выходом sr 1009cs3 и sr 1009cs7 предназначены для управления светодиодными 1
Диммеры тока sr w09cs7 sr 1009cs3 1
Кнопочная настенная панель 2 зоны 1
Кнопочный пульт ду 5 зон 1
Максимальная выходная мощность нагрузки при питании 36 в 1
Модель 1
На сайте arlight ru 1
Напряжение питания 1
Настеиная панель с вращающимся регулятором 1 зона 1
Основные сведения об изделии 1
Основные технические характеристики 1
Основные характеристики 1
Позволяют дистанционно включать и выключать свет а также регулировать яркость освещения 1 привязка до 8 пультов или панелей позволяет управлять светом из разных точек 1 неограниченное количество диммеров в зоне управления 1 возможность управления кнопочным выключателем безфиксации 1
Светильниками мощными светодиодами и другими светодиодными источниками света требующими питания фиксированным током 1
Сенсорная настенная панель 4 зоны 1
Сенсорный пульт ду 4 зоны 1
Совместимые контроллеры 1
Список совместимого оборудования регулярно пополняется дополнительная информация о совместимости представлена 1
Степень пылевлагозащиты 1
Температура окружающей среды 1
Тип связи с пультом или панелью 1
Токовый выход сс 7 12 24 36 в 7 350 700 ма 1
Управляются от различных радиочастотных пультов и панелей управления предназначенных для серии 1
Обязательные требования и рекомендации по эксплуатации 2
Установка подключение и управление 2
Температура окружающего воздуха 20 40 с 7 относительная влажность воздуха не более 90 при 20 с без конденсации влаги 7 отсутствие в воздухе паров и примесей агрессивных веществ кислот щелочей и пр не устанавливайте оборудование в закрытом пространстве если температура корпуса во время работы превышает 60 с обеспечьте дополнительную вентиляцию не допускается установка вблизи нагревательных приборов или горячих поверхностей например в непосредственной близости кблокам питания не допускайте попадания воды или воздействия конденсата на устройство соблюдайте полярность подключения и соответствие проводов монтаж производите с учетом возможности доступа для последующего обслуживания оборудования не устанавливайте оборудования в места доступ к которым будет невозможен перед включением убедитесь что схема собрана правильно соединения выполнены надежно замыкания отсутствуют замыкание в проводах может привести к отказу оборудования возможные неисправности и методы их устранения 3

Похожие устройства

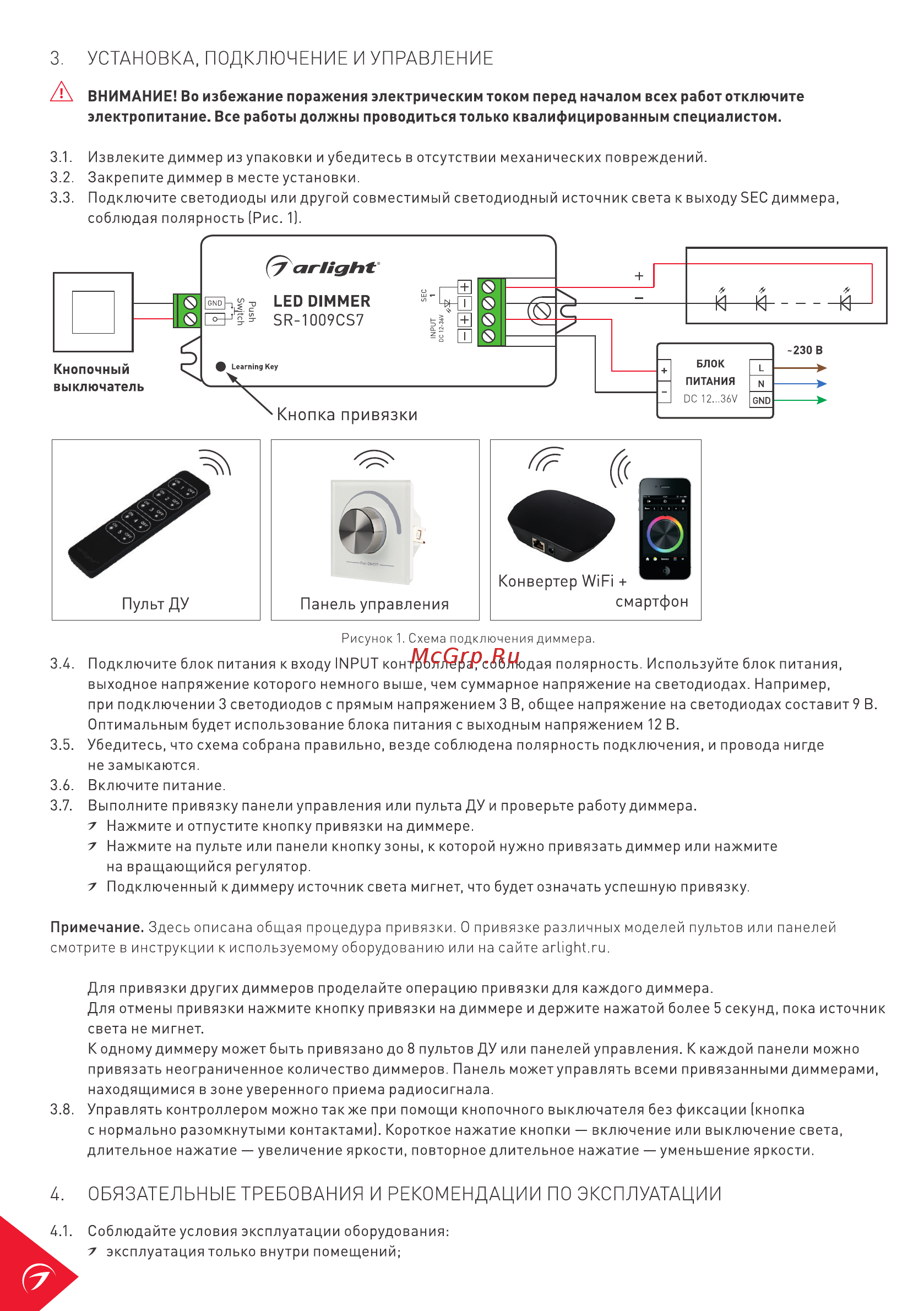

3 УСТАНОВКА ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ А ВНИМАНИЕ Во избежание поражения электрическим током перед началом всех работ отключите электропитание Все работы должны проводиться только квалифицированным специалистом 3 1 Извлеките диммер из упаковки и убедитесь в отсутствии механических повреждений 3 2 Закрепите диммер в месте установки 3 3 Подключите светодиоды или другой совместимый светодиодный источник света к выходу SEC диммера соблюдая полярность Рис 1 Рисунок 1 Схема подключения диммера 3 4 Подключите блок питания к входу INPUT контроллера соблюдая полярность Используйте блок питания выходное напряжение которого немного выше чем суммарное напряжение на светодиодах Например при подключении 3 светодиодов с прямым напряжением 3 В общее напряжение на светодиодах составит 9 В Оптимальным будет использование блока питания с выходным напряжением 12 В 3 5 Убедитесь что схема собрана правильно везде соблюдена полярность подключения и провода нигде не замыкаются 3 6 Включите питание 3 7 Выполните привязку панели управления или пульта ДУ и проверьте работу диммера 7 Нажмите и отпустите кнопку привязки на диммере 7 Нажмите на пульте или панели кнопкузоны к которой нужно привязать диммер или нажмите на вращающийся регулятор 7 Подключенный к диммеру источник света мигнет что будет означать успешную привязку Примечание Здесь описана общая процедура привязки О привязке различных моделей пультов или панелей смотрите в инструкции к используемому оборудованию или на сайте arLight ru Для привязки других диммеров проделайте операцию привязки для каждого диммера Для отмены привязки нажмите кнопку привязки на диммере и держите нажатой более 5 секунд пока источник света не мигнет Кодному диммеру можетбыть привязано до 8 пультов ДУ или панелей управления К каждой панели можно привязать неограниченное количество диммеров Панель может управлять всеми привязанными диммерами находящимися в зоне уверенного приема радиосигнала 3 8 Управлять контроллером можно так же при помощи кнопочного выключателя без фиксации кнопка с нормально разомкнутыми контактами Короткое нажатие кнопки включение или выключение света длительное нажатие увеличение яркости повторное длительное нажатие уменьшение яркости 4 ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ И РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ Соблюдайте условия эксплуатации оборудования 7 эксплуатация только внутри помещений
