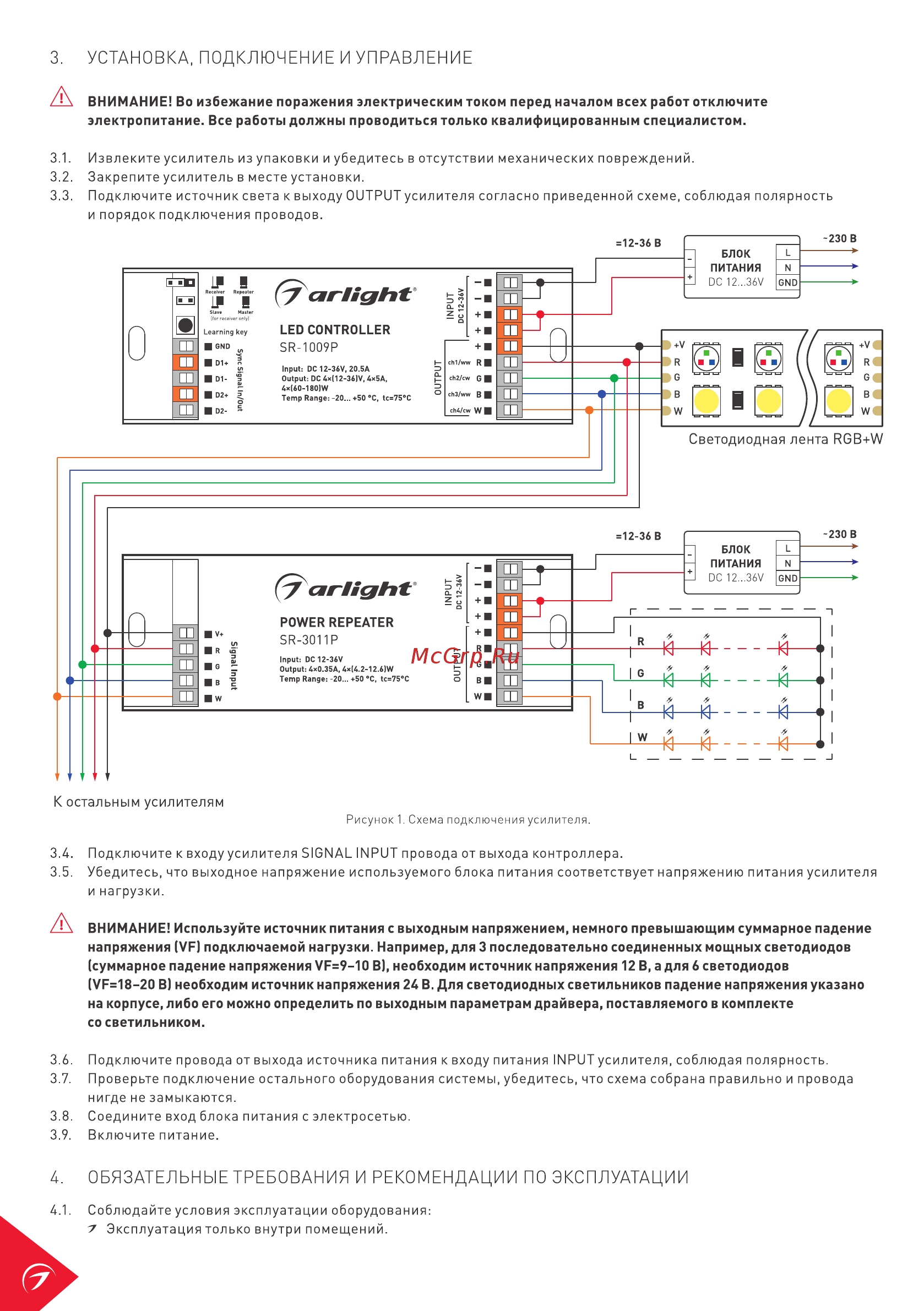

3 УСТАНОВКА ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ ВНИМАНИЕ Во избежание поражения электрическим током перед началом всех работ отключите электропитание Все работы должны проводиться только квалифицированным специалистом 3 1 Извлеките усилитель из упаковки и убедитесь в отсутствии механических повреждений 3 2 Закрепите усилитель в месте установки 3 3 Подключите источник света к выходу OUTPUT усилителя согласно приведенной схеме соблюдая полярность и порядок подключения проводов К остальным усилителям Рисунок 1 Схема подключения усилителя 3 4 Подключите к входу усилителя SIGNAL INPUT провода от выхода контроллера 3 5 Убедитесь что выходное напряжение используемого блока питания соответствует напряжению питания усилителя и нагрузки Л ВНИМАНИЕ Используйте источник питания с выходным напряжением немного превышающим суммарное падение напряжения VF подключаемой нагрузки Например для 3 последовательно соединенных мощных светодиодов суммарное падение напряжения VF 9 10 В необходим источник напряжения 12 В а для 6 светодиодов VF 18 20 В необходим источник напряжения 24 В Для светодиодных светильников падение напряжения указано на корпусе либо его можно определить по выходным параметрам драйвера поставляемого в комплекте со светильником 3 6 Подключите провода от выхода источника питания к входу питания INPUT усилителя соблюдая полярность 3 7 Проверьте подключение остального оборудования системы убедитесь что схема собрана правильно и провода нигде не замыкаются 3 8 Соедините вход блока питания с электросетью 3 9 Включите питание 4 ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ И РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ 4 1 Соблюдайте условия эксплуатации оборудования 7 Эксплуатация только внутри помещений
