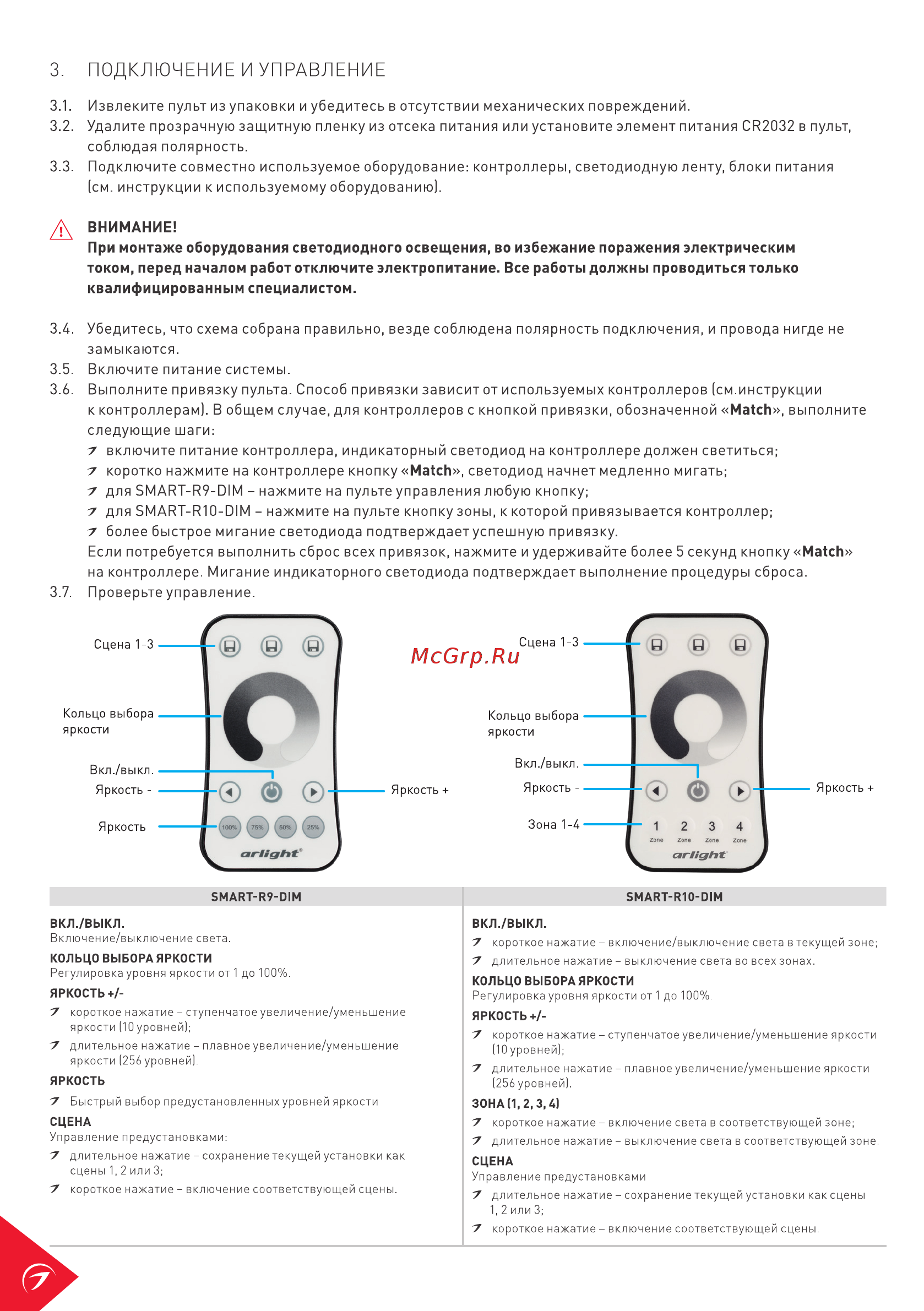

3 ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ 3 1 Извлеките пульт из упаковки и убедитесь в отсутствии механических повреждений 3 2 Удалите прозрачную защитную пленку из отсека питания или установите элемент питания CR2032 в пульт соблюдая полярность 3 3 Подключите совместно используемое оборудование контроллеры светодиодную ленту блоки питания см инструкции к используемому оборудованию Д ВНИМАНИЕ При монтаже оборудования светодиодного освещения во избежание поражения электрическим током перед началом работ отключите электропитание Все работы должны проводиться только квалифицированным специалистом 3 4 Убедитесь что схема собрана правильно везде соблюдена полярность подключения и провода нигде не замыкаются 3 5 Включите питание системы 3 6 Выполните привязку пульта Способ привязки зависит от используемых контроллеров см инструкции к контроллерам В общем случае для контроллеров с кнопкой привязки обозначенной Match выполните следующие шаги 7 включите питание контроллера индикаторный светодиод на контроллере должен светиться 7 коротко нажмите на контроллере кнопку Match светодиод начнет медленно мигать 7 для SMART R9 DIM нажмите на пульте управления любую кнопку 7 для SMART R10 DIM нажмите на пульте кнопку зоны к которой привязывается контроллер 7 более быстрое мигание светодиода подтверждаетуспешную привязку Если потребуется выполнить сброс всех привязок нажмите и удерживайте более 5 секунд кнопку Match на контроллере Мигание индикаторного светодиода подтверждает выполнение процедуры сброса 3 7 Проверьте управление вкл выкл ВКЛ ВЫКЛ Включение выключение света 7 короткое нажатие включение выключение света в текущей зоне КОЛЬЦО ВЫБОРА ЯРКОСТИ 7 длительное нажатие выключение света во всех зонах Регулировка уровня яркости от 1 до 100 ЯРКОСТЬ 7 короткое нажатие ступенчатое увеличение уменьшение яркости 10 уровней 7 длительное нажатие плавное увеличение уменьшение яркости 256уровней ЯРКОСТЬ КОЛЬЦО ВЫБОРА ЯРКОСТИ Регулировка уровня яркости от 1 до 100 ЯРКОСТЬ 7 короткое нажатие ступенчатое увеличение уменьшение яркости 1 10 уровней 7 длительное нажатие плавное увеличение уменьшение яркости 256 уровней 7 Быстрый выбор предустановленных уровней яркости ЗОНА 1 2 3 4 СЦЕНА 7 короткое нажатие включение света в соответствующей зоне Управление предустановками 7 длительное нажатие выключение света в соответствующей зоне 7 длительное нажатие сохранение текущей установки как сцены 1 2 или 3 7 короткое нажатие включение соответствующей сцены СЦЕНА Управление предустановками 7 длительное нажатие сохранение текущей установки как сцены 1 2 или 3 7 короткое нажатие включение соответствующей сцены
