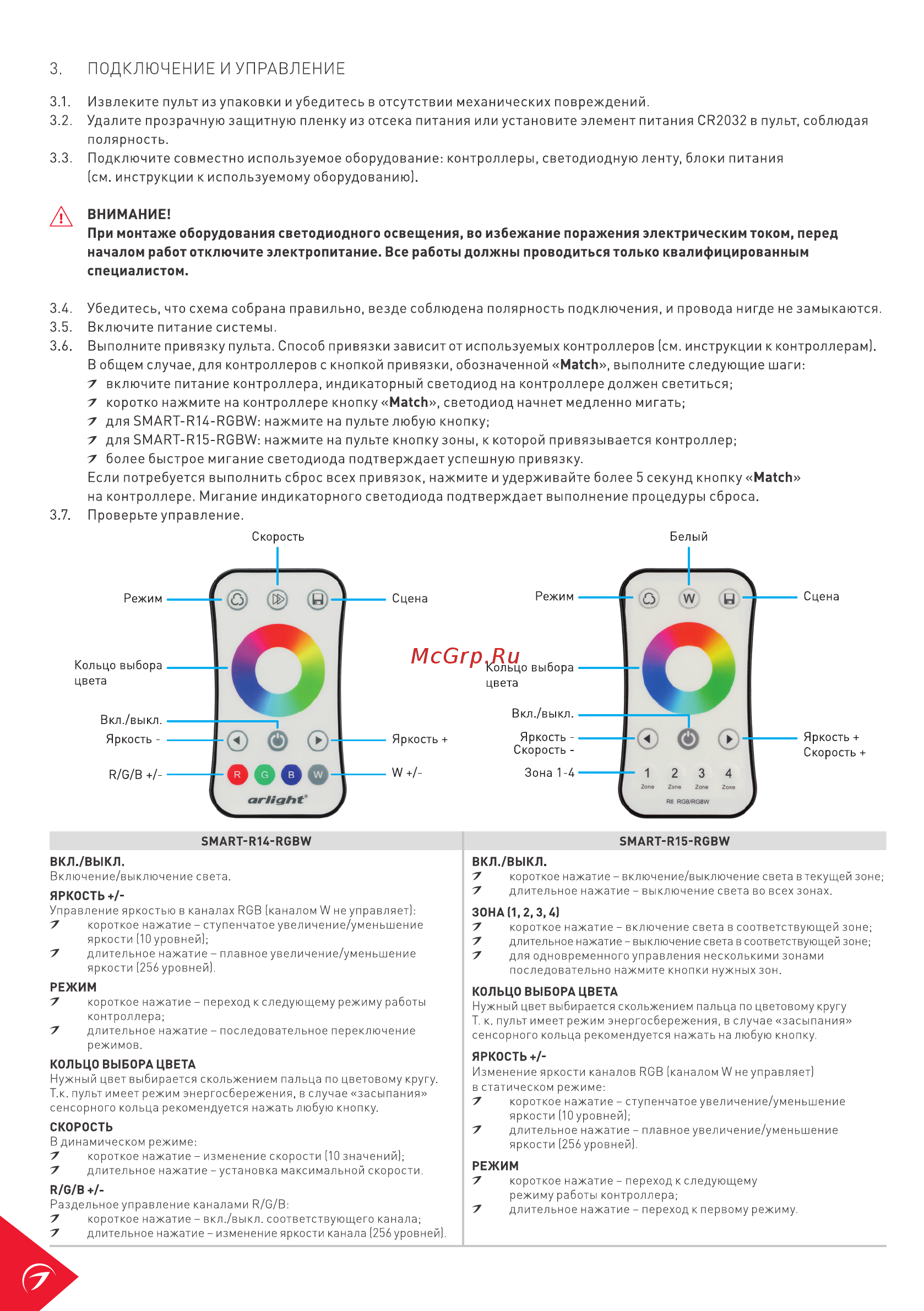

3 ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ 3 1 Извлеките пульт из упаковки и убедитесь в отсутствии механических повреждений 3 2 Удалите прозрачную защитную пленку из отсека питания или установите элемент питания CR2032 в пульт соблюдая полярность 3 3 Подключите совместно используемое оборудование контроллеры светодиодную ленту блоки питания см инструкции к используемому оборудованию Д ВНИМАНИЕ При монтаже оборудования светодиодного освещения во избежание поражения электрическим током перед началом работотключите электропитание Все работы должны проводиться только квалифицированным специалистом 3 4 Убедитесь что схема собрана правильно везде соблюдена полярность подключения и провода нигде не замыкаются 3 5 Включите питание системы 3 6 Выполните привязку пульта Способ привязки зависитот используемых контроллеров см инструкции к контроллерам В общем случае для контроллеров с кнопкой привязки обозначенной Match выполните следующие шаги 7 включите питание контроллера индикаторный светодиод на контроллере должен светиться 7 коротко нажмите на контроллере кнопку Match светодиод начнет медленно мигать 7 для SMART R14 RGBW нажмите на пульте любую кнопку 7 для SMART R15 RGBW нажмите на пульте кнопкузоны к которой привязывается контроллер 7 более быстрое мигание светодиода подтверждаетуспешную привязку Если потребуется выполнить сброс всех привязок нажмите и удерживайте более 5 секунд кнопку Match на контроллере Мигание индикаторного светодиода подтверждает выполнение процедуры сброса 3 7 Проверьте управление SMART R15 RGBW вкл выкл Включение выключение света ЯРКОСТЬ Управление яркостью в каналах RGB каналом W не управляет 7 короткое нажатие ступенчатое увеличение уменьшение яркости ПОуровней 7 длительное нажатие плавное увеличение уменьшение яркости 256 уровней РЕЖИМ 7 короткое нажатие переход к следующему режиму работы контроллера 7 длительное нажатие последовательное переключение режимов КОЛЬЦО ВЫБОРА ЦВЕТА Нужный цвет выбирается скольжением пальца по цветовому кругу Т к пульт имеет режим энергосбережения в случае засыпания сенсорного кольца рекомендуется нажать любую кнопку СКОРОСТЬ В динамическом режиме 7 короткое нажатие изменение скорости 10 значений 7 длительное нажатие установка максимальной скорости R G B Раздельное управление каналами R G B короткое нажатие вкл выкл соответствующего канала длительное нажатие изменение яркости канала 256 уровней ВКЛ ВЫКЛ 7 короткое нажатие включение выключение света в текущей зоне 7 длительное нажатие выключение света во всех зонах ЗОНА 1 2 3 4 7 короткое нажатие включение света в соответствующей зоне 7 длительное нажатие выключение света в соответствующей зоне 7 для одновременного управления несколькими зонами последовательно нажмите кнопки нужных зон КОЛЬЦО ВЫБОРА ЦВЕТА Нужный цвет выбирается скольжением пальца по цветовому кругу Т к пульт имеет режим энергосбережения в случае засыпания сенсорного кольца рекомендуется нажать на любую кнопку ЯРКОСТЬ 47Изменение яркости каналов RGB каналом W не управляет в статическом режиме 7 короткое нажатие ступенчатое увеличение уменьшение яркости 10 уровней 7 длительное нажатие плавное увеличение уменьшение яркости 256уровней РЕЖИМ 7 короткое нажатие переход к следующему режиму работы контроллера 7 длительное нажатие переход к первому режиму
