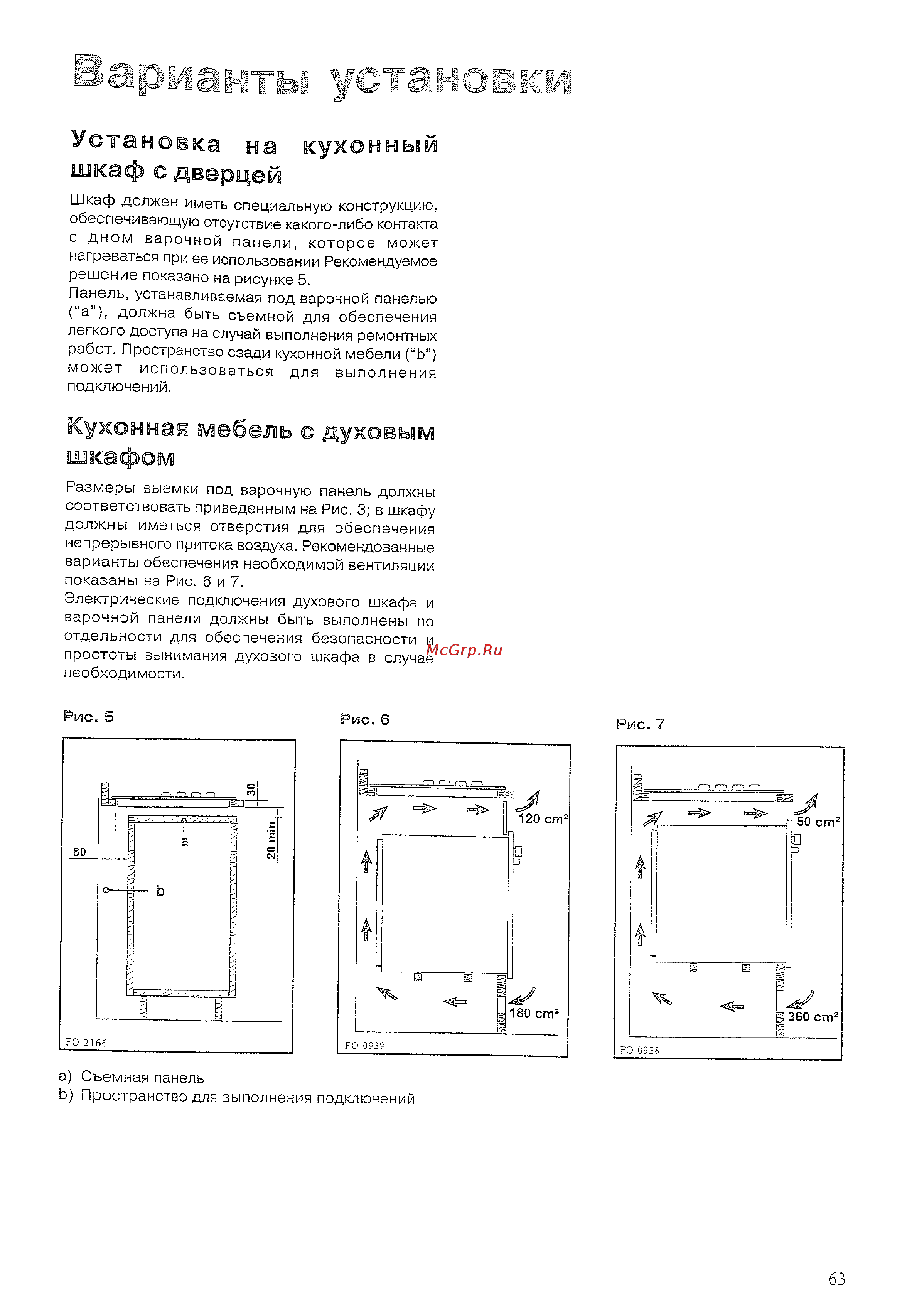

Ьйрианть установки Установка на шкаф с дверцей кухонный Шкаф должен иметь специальную конструкцию обеспечивающую отсутствие какого либо контакта с дном варочной панели которое может нагреваться при ее использовании Рекомендуемое решение показано на рисунке 5 Панель устанавливаемая под варочной панелью а должна быть съемной для обеспечения легкого доступа на случай выполнения ремонтных работ Пространство сзади кухонной мебели Ь может использоваться для выполнения подключений Кухонная мебель с духовым шкафом Размеры выемки под варочную панель должны соответствовать приведенным на Рис 3 в шкафу должны иметься отверстия для обеспечения непрерывного притока воздуха Рекомендованные варианты обеспечения необходимой вентиляции показаны на Рис 6 и 7 Электрические подключения духового шкафа и варочной панели должны быть выполнены по отдельности для обеспечения безопасности и простоты вынимания духового шкафа в случае необходимости а Съемная панель Ь Пространство для выполнения подключений 63
