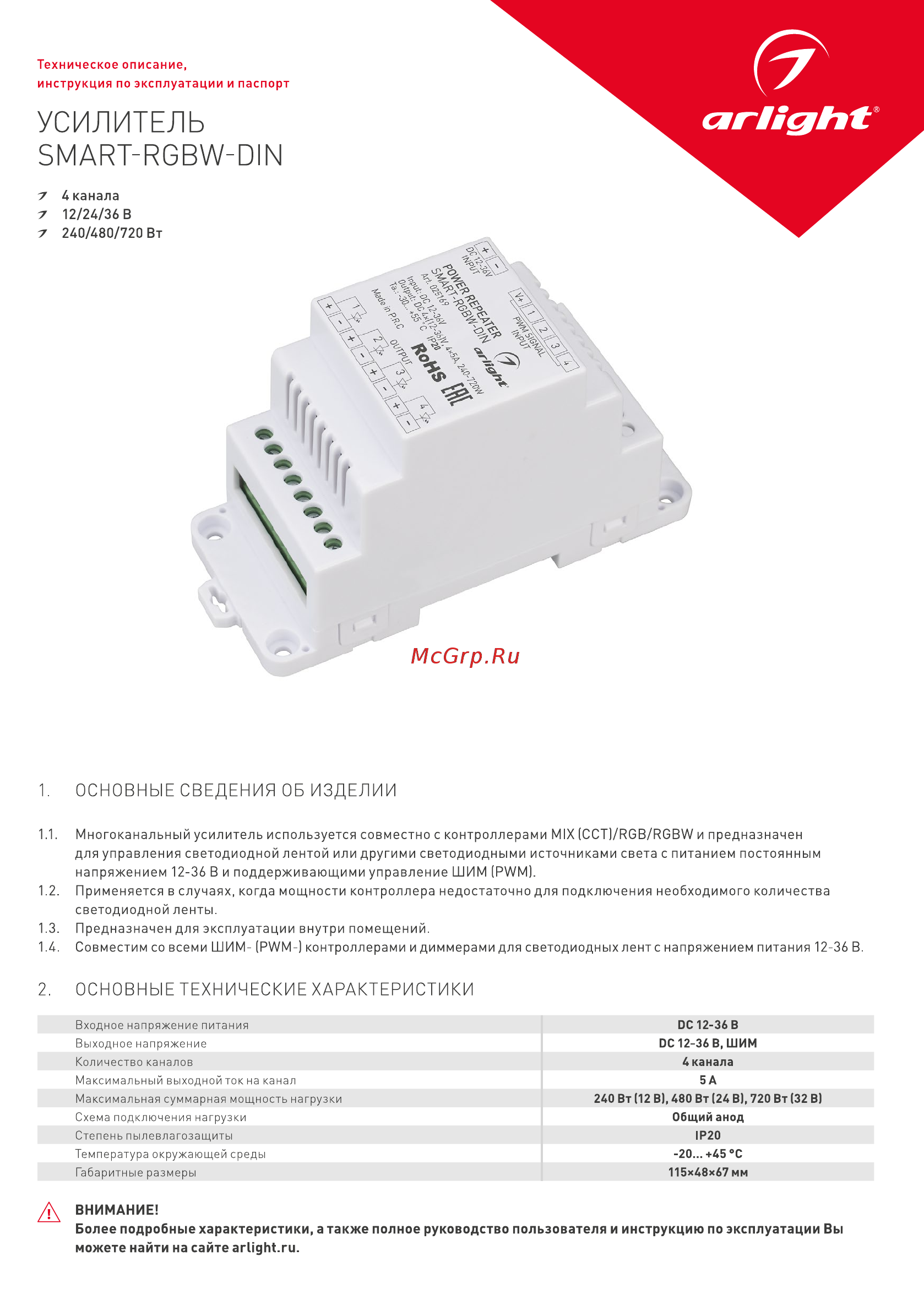

Техническое описание инструкция по эксплуатации и паспорт 1 ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ 1 1 Многоканальный усилитель используется совместно с контроллерами MIX CCT RGB RGBW и предназначен для управления светодиодной лентой или другими светодиодными источниками света с питанием постоянным напряжением 12 36 В и поддерживающими управление ШИМ PWM 1 2 Применяется в случаях когда мощности контроллера недостаточно для подключения необходимого количества светодиодной ленты 1 3 Предназначен для эксплуатации внутри помещений 1 4 Совместим со всеми ШИМ PWM контроллерами и диммерами для светодиодных ленте напряжением питания 12 36 В 2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Входное напряжение питания Выходное напряжение Количество каналов Максимальный выходной ток на канал Максимальная суммарная мощность нагрузки Схема подключения нагрузки Степень пылевлагозащиты Температура окружающей среды Габаритные размеры DC 12 36 В DC 12 36 В ШИМ 4 канала 5А 240 Вт 12 В 480 Вт 24 В 720 Вт 32 В Общий анод IP20 20 45 C 115x48x67 мм Д ВНИМАНИЕ Более подробные характеристики а также полное руководство пользователя и инструкцию по эксплуатации Вы можете найти на сайте arlight ru
