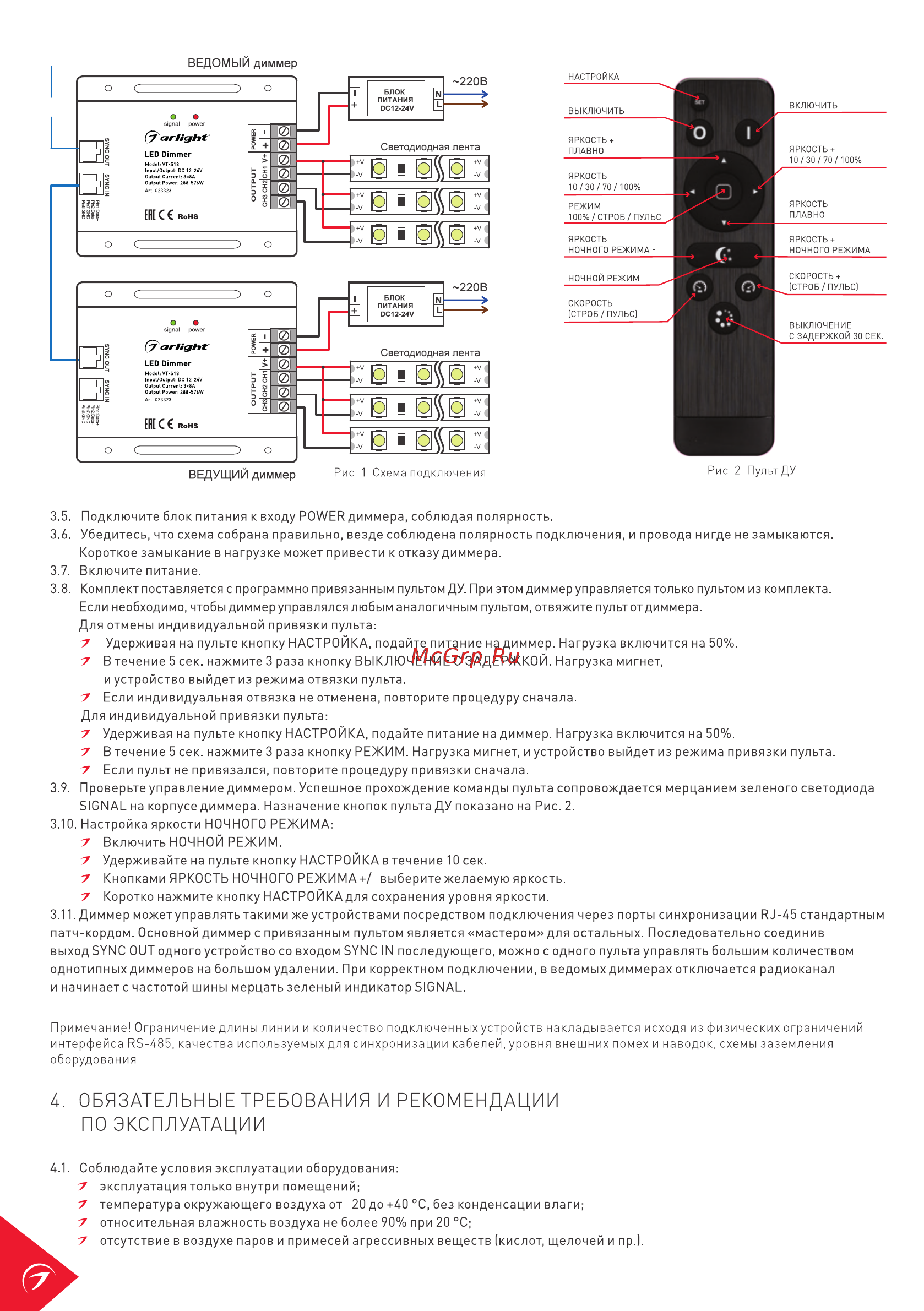

ВЫКЛЮЧЕНИЕ С ЗАДЕРЖКОЙ 30 СЕК 3 5 Подключите блок питания к входу POWER диммера соблюдая полярность 3 6 Убедитесь что схема собрана правильно везде соблюдена полярность подключения и провода нигде не замыкаются Короткое замыкание в нагрузке может привести к отказу диммера 3 7 Включите питание 3 8 Комплект поставляется с программно привязанным пультом ДУ При этом диммер управляется только пультом из комплекта Если необходимо чтобы диммер управлялся любым аналогичным пультом отвяжите пульт от диммера Для отмены индивидуальной привязки пульта 7 Удерживая на пульте кнопку НАСТРОЙКА подайте питание на диммер Нагрузка включится на 50 7 Втечение 5сек нажмитеЗ раза кнопку ВЫКЛЮЧЕНИЕ С ЗАДЕРЖКОЙ Нагрузка мигнет и устройство выйдет из режима отвязки пульта 7 Если индивидуальная отвязка не отменена повторите процедуру сначала Для индивидуальной привязки пульта 7 Удерживая на пульте кнопку НАСТРОЙКА подайте питание на диммер Нагрузка включится на 50 7 В течение 5 сек нажмите 3 раза кнопку РЕЖИМ Нагрузка мигнет и устройство выйдет из режима привязки пульта 7 Если пульт не привязался повторите процедуру привязки сначала 3 9 Проверьте управление диммером Успешное прохождение команды пульта сопровождается мерцанием зеленого светодиода SIGNAL на корпусе диммера Назначение кнопок пульта ДУ показа нона Рис 2 3 10 Настройка яркости НОЧНОГО РЕЖИМА 7 Включить НОЧНОЙ РЕЖИМ 7 Удерживайте на пульте кнопку НАСТРОЙКА в течение 10 сек 7 Кнопками ЯРКОСТЬ НОЧНОГО РЕЖИМА выберите желаемую яркость 7 Коротко нажмите кнопку НАСТРОЙКА для сохранения уровня яркости 3 11 Диммер можетуправлятьтакими же устройствами посредством подключения через порты синхронизации RJ 45 стандартным патч кордом Основной диммер с привязанным пультом является мастером для остальных Последовательно соединив выход SYNC OUT одного устройство со входом SYNC IN последующего можно с одного пульта управлять большим количеством однотипных диммеров на большом удалении При корректном подключении в ведомых диммерах отключается радиоканал и начинает с частотой шины мерцать зеленый индикатор SIGNAL Примечание Ограничение длины линии и количество подключенных устройств накладывается исходя из физических ограничений интерфейса Р5 485 качества используемых для синхронизации кабелей уровня внешних помех и наводок схемы заземления оборудования 4 ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ И РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ 4 1 Соблюдайте условия эксплуатации оборудования 7 эксплуатация только внутри помещений 7 температура окружающего воздуха от 20 до 40 С без конденсации влаги относительная влажность воздуха не более 90 при 20 С отсутствие в воздухе паров и примесей агрессивных веществ кислот щелочей и пр
