Digital Multimeters
Как производить измерения
31
Измерения коэффициента заполненя
Коэффициент заполнения (коэффициент заполнения
периода импульса) - это процент времени, в течение
которого сигнал находится выше или ниже уровня
срабатывания в течение одного периода (Рисунок 14).
Режим измерения коэффициента заполнения
оптимизирован для измерения времени включения
или выключения логических и переключающих
сигналов. Системами типа электронных топливных
инжекционных систем и импульсных источников
питания управляют импульсы
переменной ширины,
которые могут быть проверены в режиме измерения
рабочего цикла.
Для измерения коэффициента заполнения установите
прибор в режим измерения частоты, затем нажмите
Hz второй раз. Так же, как и для функции измерения
частоты, вы можете изменить смещение триггера
счетчика нажатием E.
Для 5 В логических сигналов используйте диапазон 6
В постоянного тока. Для 12 В автомобильных
переключающихся сигналов используйте диапазон 60
В постоянного тока. Для синусоидальных сигналов
используйте самый маленький диапазон, который не
вызывает множественного срабатывания. (Обычно
сигнал без искажений может быть до десятикратного
значения больше по амплитуде, чем выбранный
диапазон напряжений.)
Если измерение коэффициента заполнения не дает
стабильного результата, нажмите MIN MAX; затем
пройдите к
отображению индикации AVG (средний).

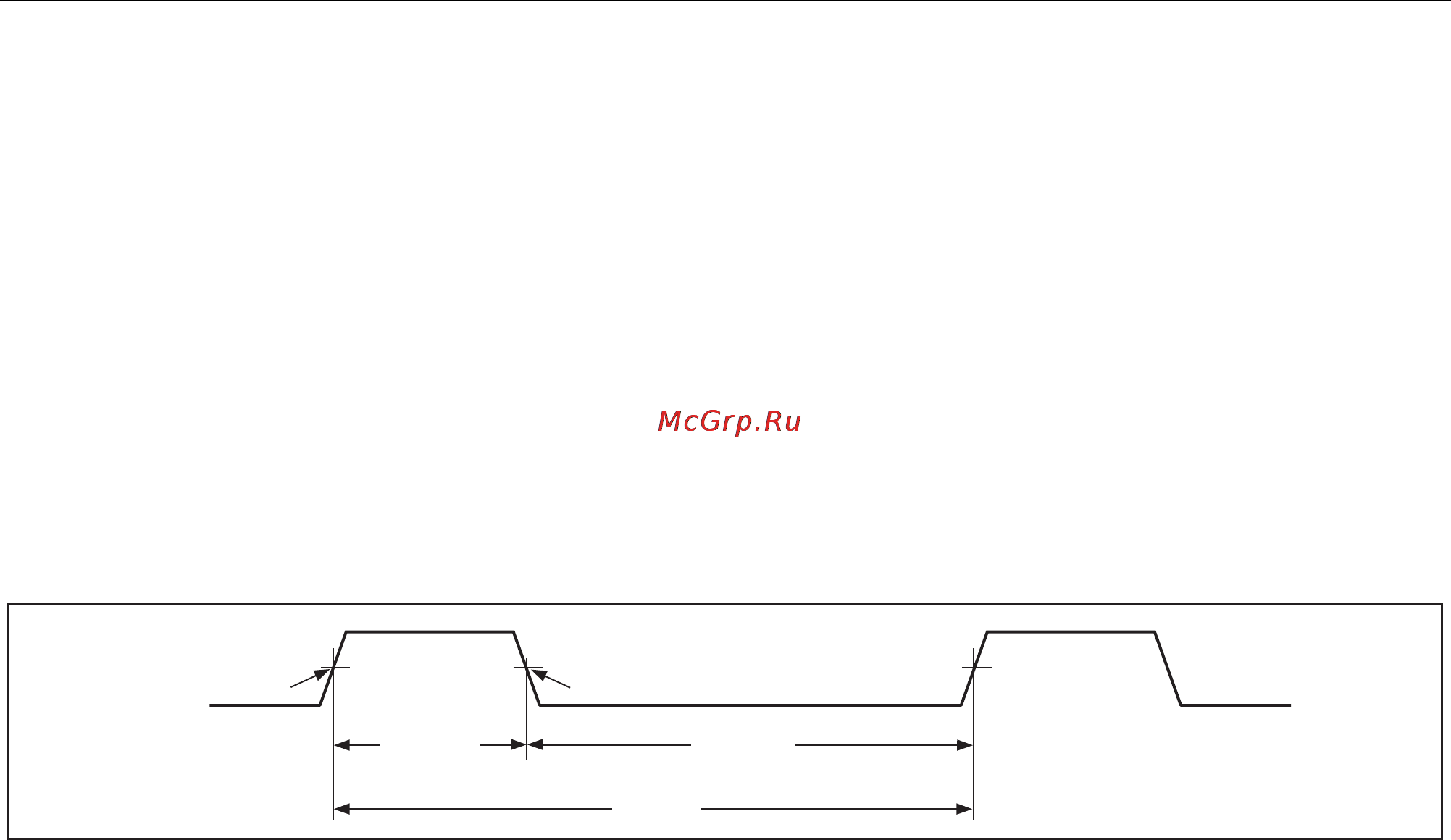

-Градиент
Точка срабатывания
+Градиент
Точка срабатывания
30% Выше
+Градиент
70% Ниже
-Градиент
100%
gbf16f.eps
Рисунок 14. Составляющие измерений коэффициента заполнения
