MDV VIDA INV MS9VI-12HRDN1 / MORI-12HDN1 [4/20] Устройство кондиционера

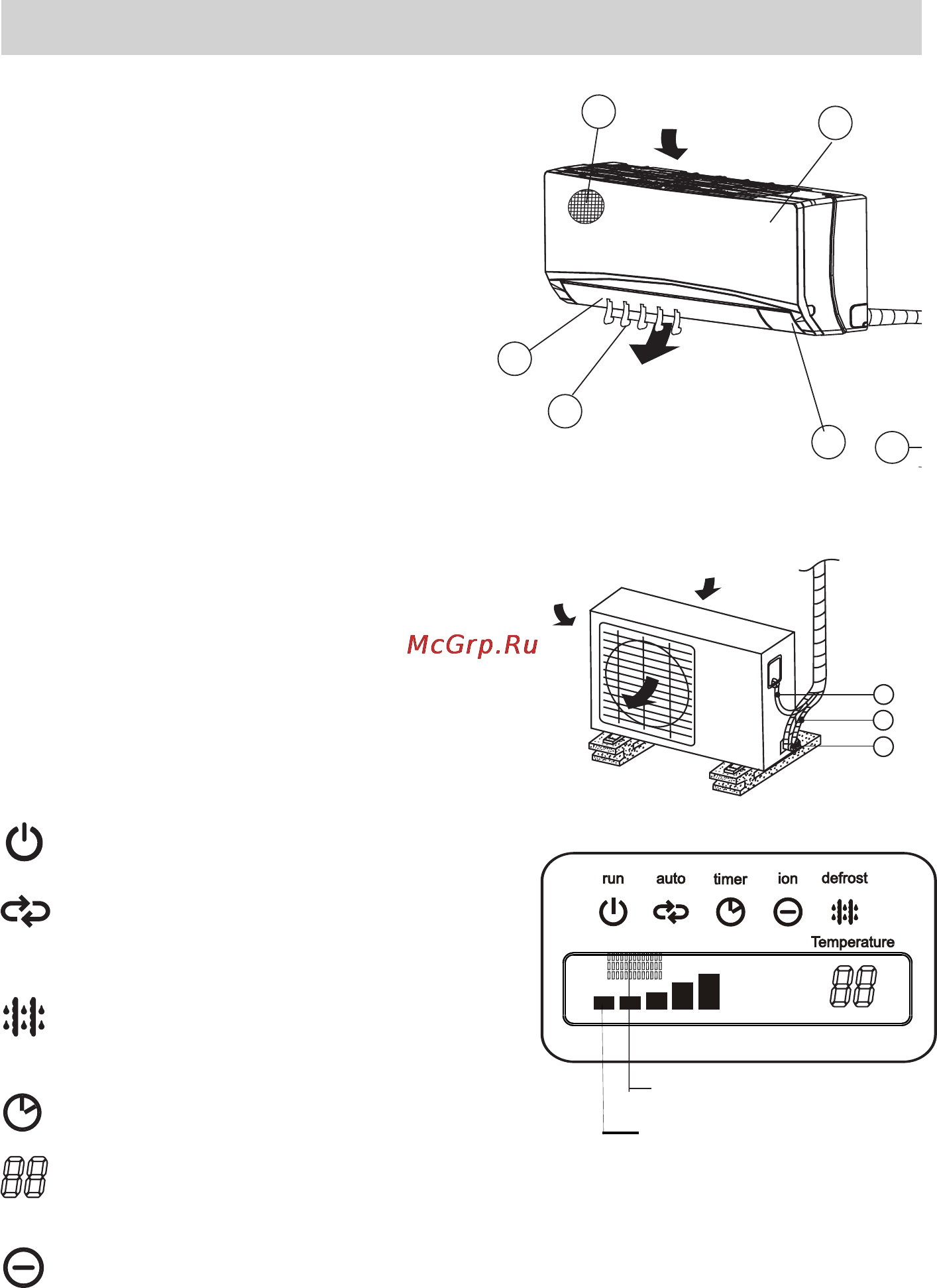

![MDV VIDA INV MS9VI-12HRDN1 / MORI-12HDN1 [4/20] Устройство кондиционера](/views2/1051229/page4/bg4.png)
2
ВНУТРЕННИЙ БЛОК
1. Корпус (передняя панель)
2. Фильтр
3. Горизонтальные жалюзи
4. Вертикальные жалюзи (внутри)
5. Дисплей
6. Трубы для хладагента*
7. Дренажный шланг*
9. Межблочный кабель*
НАРУЖНЫЙ БЛОК
6. Трубы для хладагента*
9. Межблочный кабель*
10. Сервисные вентили
*не входят в комплект
ПАНЕЛЬ ИНДИКАЦИИ
RUN индикатор
Отображает работу кондиционера
AUTO operation индикатор
Отображает работу автоматического
режима Auto
DEFROST operation индикатор
Отображает режим работы оттаивания
или режим “Hot start”.
TIMER индикатор
Отображает режим работы по таймеру
-
DIGITAL индикатор
Цифровой
индикатор
показывает
установленную
температуру, когда
кондицио-
нер
работает.
Ion индикатор
УСТРОЙСТВО КОНДИЦИОНЕРА
2
1
6
5
3
4
Вход воздуха
Выход воздуха
9
6
10
Забор воздуха
Забор воздуха
Выход воздуха
Фотоприемник
Индикатор частоты
работы компрессора(только инвертор)
