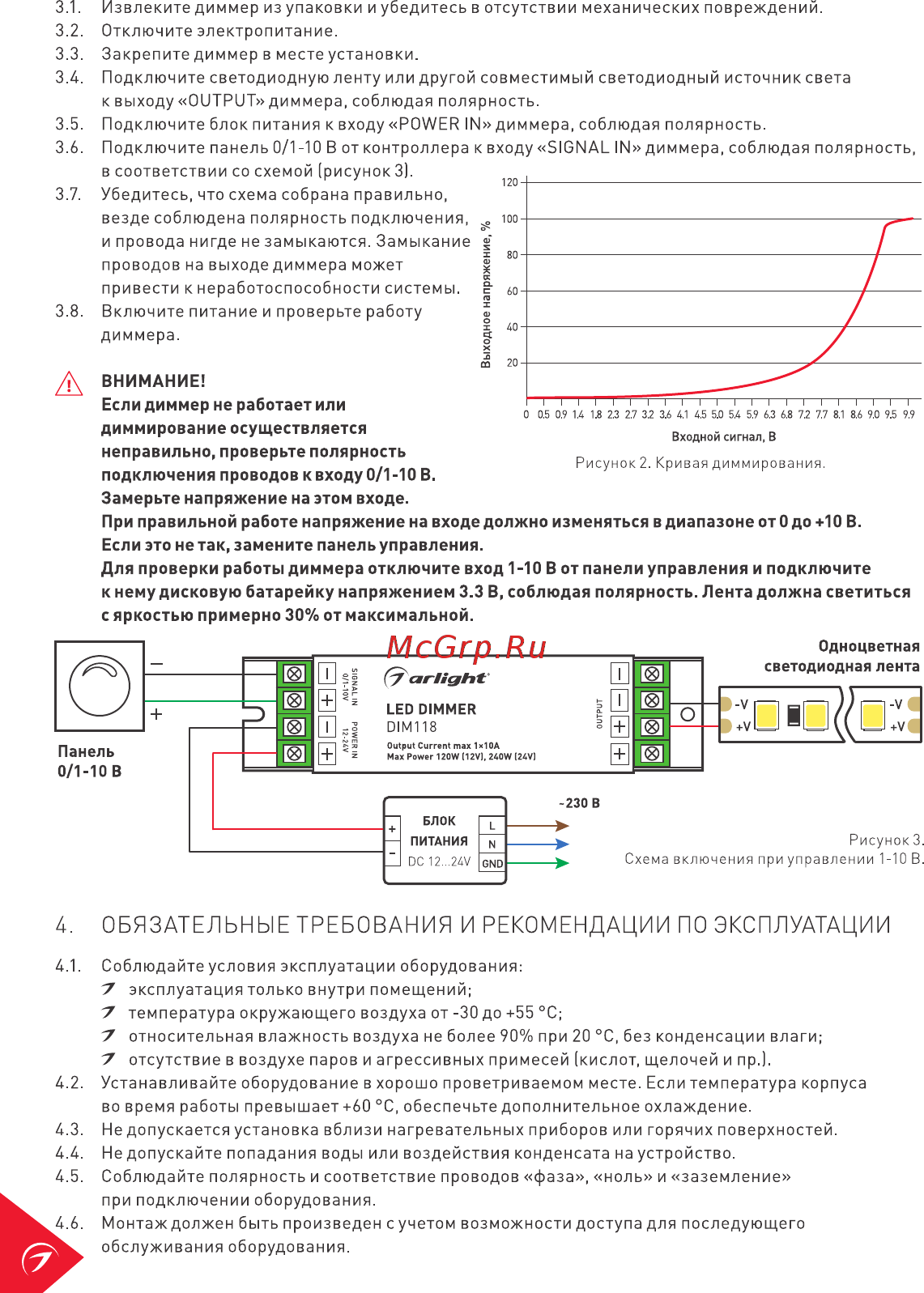

3 1 Извлеките диммер из упаковки и убедитесь в отсутствии механических повреждений 3 2 Отключите электропитание 3 3 Закрепите диммер в месте установки 3 4 Подключите светодиодную ленту или другой совместимый светодиодный источник света к выходу OUTPUT диммера соблюдая полярность 3 5 Подключите блок питания к входу POWER IN диммера соблюдая полярность 3 6 Подключите панель 0 1 10 В от контроллера к входу SIGNAL IN диммера соблюдая полярность в соответствии со схемой рисунок 3 3 7 Убедитесь что схема собрана правильно везде соблюдена полярность подключения и провода нигде не замыкаются Замыкание g проводов на выходе диммера может привести к неработоспособности системы с 3 8 Включите питание и проверьте работу Д ВНИМАНИЕ Если диммер не работаетили диммирование осуществляется неправильно проверьте полярность подключения проводов к входу 0 1 10 В Замерьте напряжение на этом входе При правильной работе напряжение на входе должно изменяться в диапазоне отО до 10 В Если это не так замените панельуправления Для проверки работы диммера отключите вход 1 10 В от панели управления и подключите к нему дисковую батарейку напряжением 3 3 В соблюдая полярность Лента должна светиться с яркостью примерно 30 от максимальной Панель 0 1 10 В 4 ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ И РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ Соблюдайте условия эксплуатации оборудования 7 эксплуатация только внутри помещений 7 температура окружающего воздуха от 30 до 55 С 7 относительная влажность воздуха не более 90 при 20 С без конденсации влаги 7 отсутствие в воздухе паров и агрессивных примесей кислот щелочей и пр Устанавливайте оборудование в хорошо проветриваемом месте Если температура корпуса во время работы превышает 60 С обеспечьте дополнительное охлаждение Не допускается установка вблизи нагревательных приборов или горячих поверхностей Не допускайте попадания воды или воздействия конденсата на устройство Соблюдайте полярность и соответствие проводов фаза ноль и заземление при подключении оборудования Монтаж должен быть произведен с учетом возможности доступа для последующего обслуживания оборудования
