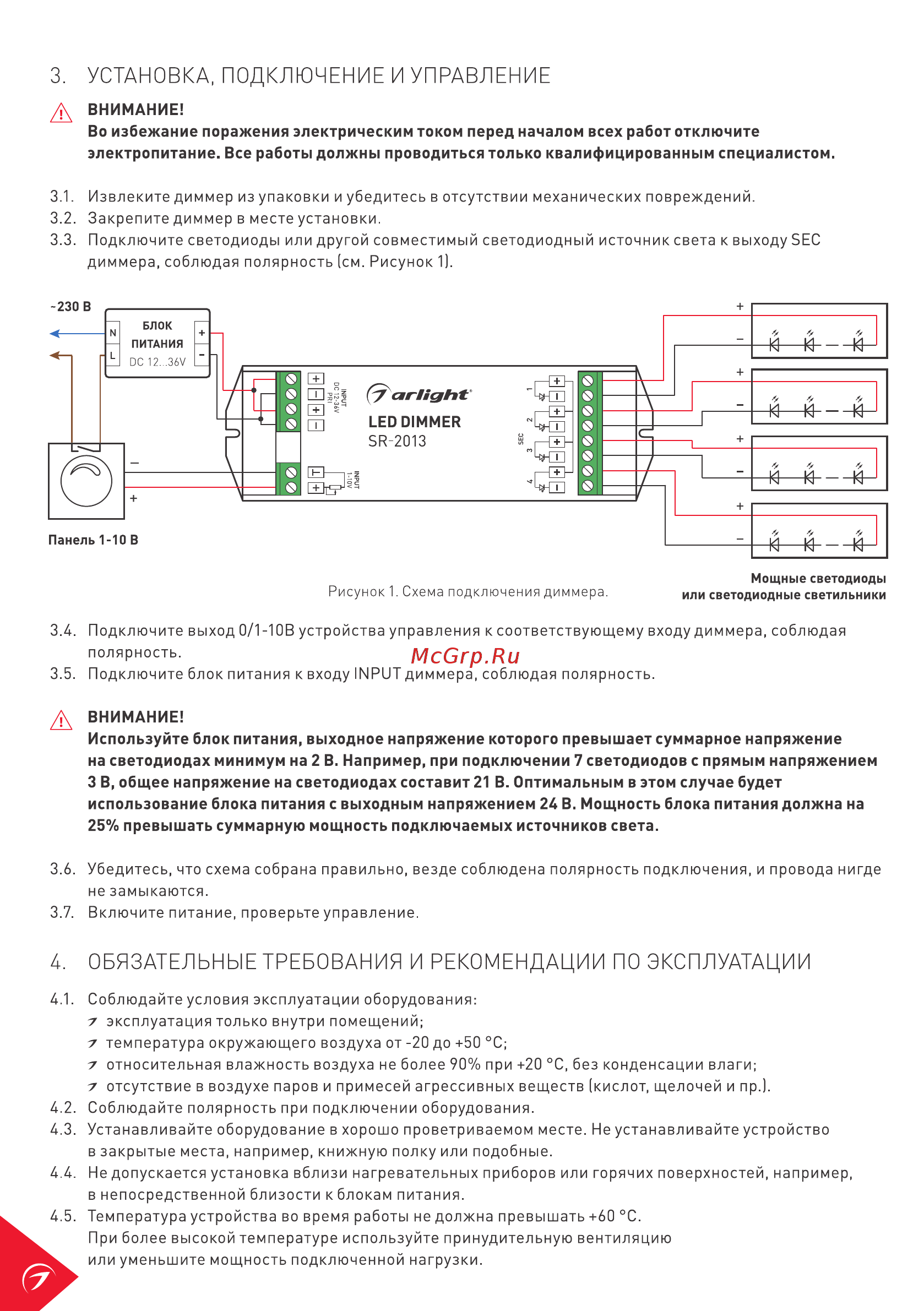

3 УСТАНОВКА ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ Д ВНИМАНИЕ Во избежание поражения электрическим током перед началом всех работ отключите электропитание Все работы должны проводиться только квалифицированным специалистом 3 1 Извлеките диммер из упаковки и убедитесь в отсутствии механических повреждений 3 2 Закрепите диммер в месте установки 3 3 Подключите светодиоды или другой совместимый светодиодный источник света к выходу 5ЕС диммера соблюдая полярность см Рисунок 11 3 4 Подключите выход 0 1 10В устройства управления к соответствующему входу диммера соблюдая полярность 3 5 Подключите блок питания к входу INPUT диммера соблюдая полярность Д ВНИМАНИЕ Используйте блок питания выходное напряжение которого превышает суммарное напряжение на светодиодах минимум на 2 В Например при подключении 7 светодиодов с прямым напряжением 3 В общее напряжение на светодиодах составит 21 В Оптимальным в этом случае будет использование блока питания с выходным напряжением 24 В Мощность блока питания должна на 25 превышать суммарную мощность подключаемых источников света 3 6 Убедитесь что схема собрана правильно везде соблюдена полярность подключения и провода нигде не замыкаются 3 7 Включите питание проверьте управление 4 ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ И РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ 4 1 Соблюдайте условия эксплуатации оборудования 7 эксплуатация только внутри помещений 7 температура окружающего воздуха от 20 до 50 C 7 относительная влажность воздуха не более 90 при 20 C без конденсации влаги 7 отсутствие в воздухе паров и примесей агрессивных веществ кислот щелочей и пр 4 2 Соблюдайте полярность при подключении оборудования 4 3 Устанавливайте оборудование в хорошо проветриваемом месте Не устанавливайте устройство в закрытые места например книжную полку или подобные 4 4 Не допускается установка вблизи нагревательных приборов или горячих поверхностей например в непосредственной близости к блокам питания Температура устройства во время работы не должна превышать 60 C При более высокой температуре используйте принудительную вентиляцию или уменьшите мощность подключенной нагрузки
