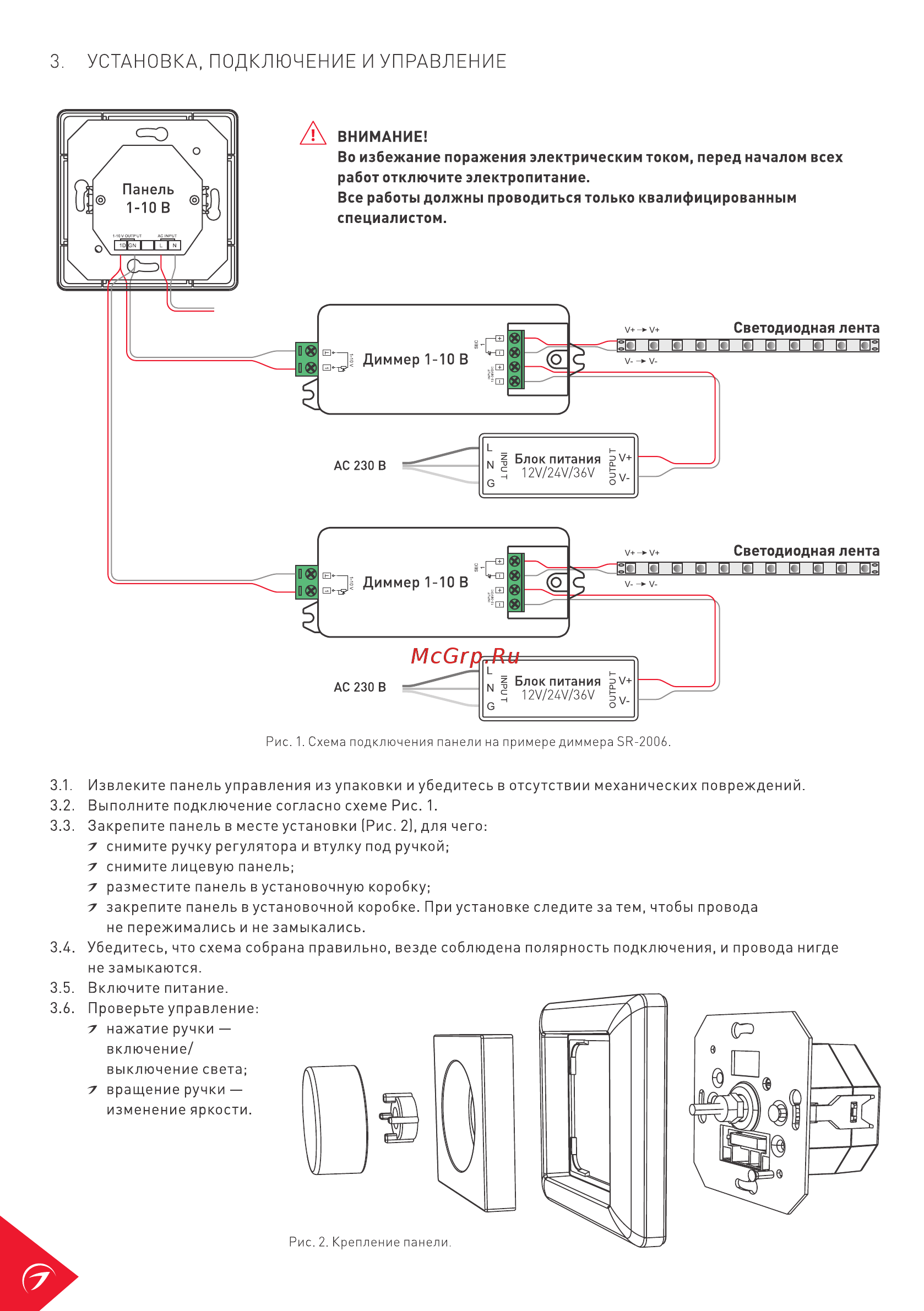

3 УСТАНОВКА ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ ВНИМАНИЕ Во избежание поражения электрическим током перед началом всех работ отключите электропитание Все работы должны проводиться только квалифицированным специалистом Рис 1 Схема подключения панели на примере диммера 5Р 2006 3 1 Извлеките панель управления из упаковки и убедитесь в отсутствии механических повреждений 3 2 Выполните подключение согласно схеме Рис 1 3 3 Закрепите панель в месте установки Рис 2 для чего 7 снимите ручку регулятора и втулку под ручкой 7 снимите лицевую панель 7 разместите панель в установочную коробку 7 закрепите панель в установочной коробке При установке следите за тем чтобы провода не пережимались ине замыкались 3 4 Убедитесь что схема собрана правильно везде соблюдена полярность подключения и провода нигде не замыкаются 3 5 Включите питание 3 6 Проверьте управление 7 нажатие ручки включение выключение света 7 вращение ручки изменение яркости
