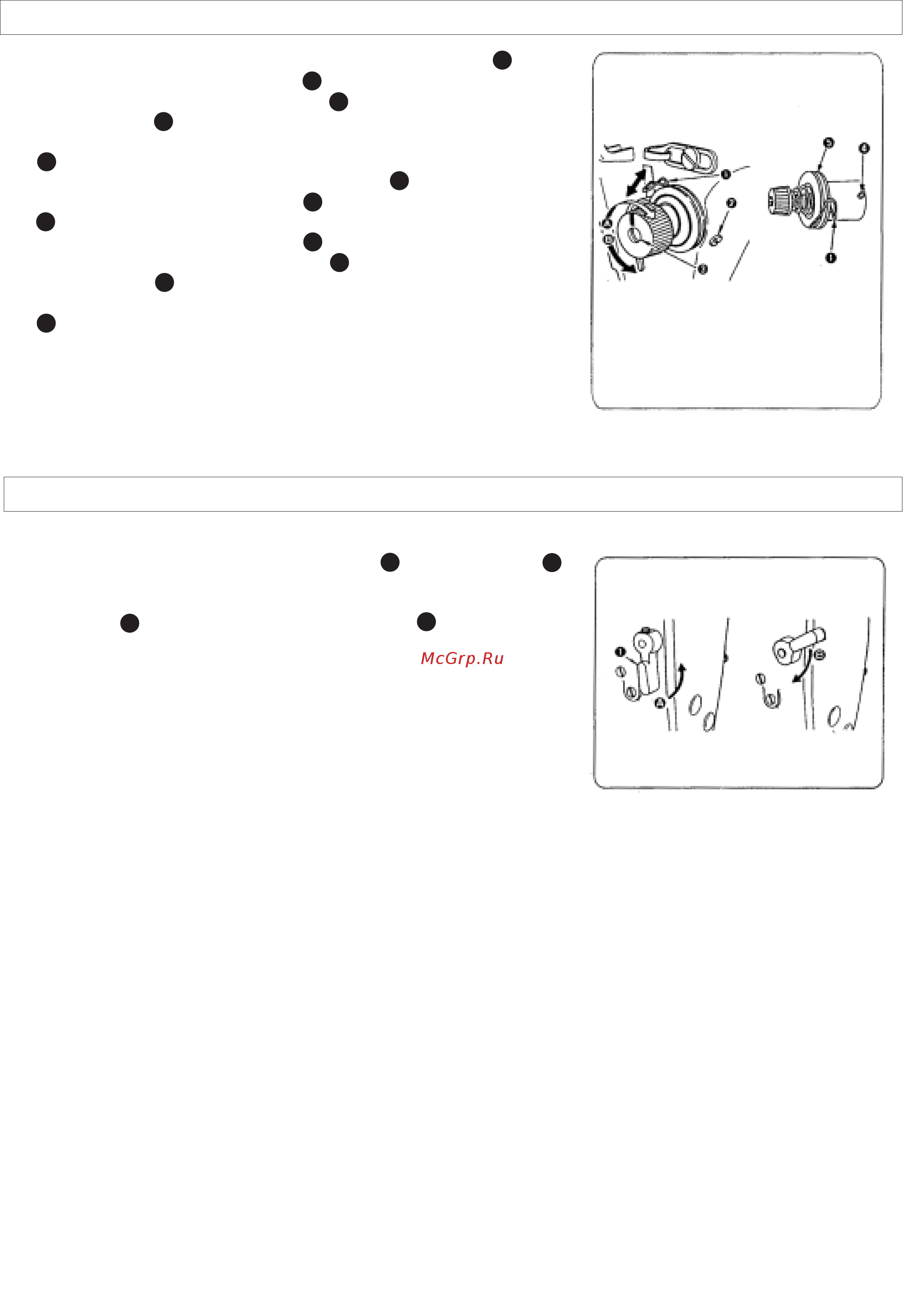

9. ПРУЖИНА НИТЕНАТЯЖЕНИЯ

1. Изменение хода работы пружины натягивания нитки 1

1) Ослабьте установочный винт 2

2) При повороте валика натяжения 3 по часовой стрелке (в

направлении А происходит затягивание пружины натяжения.

3) При повороте валика против часовой стрелки (в направлении

В происходит ослабление пружины натяжения.

2. Изменение компенсационной пружины 1

1) Ослабьте установочный винт 2 и снимите натяжение нитки

2) Ослабьте установочный винт 4

3) При повороте валика натяжения 3 по часовой стрелке (в

направлении А происходит увеличение давления.

4) При повороте валика против часовой стрелки (в направлении

В происходит снижение давления.

10. РУЧНОЙ ПОДЪЕМНИК ЛАПКИ

1) Для остановки машины с поднятой прижимной лапкой

поверните рычажок ручного подъемника 1 в направлении А

Лапка поднимется примерно на 5,5 мм и остановится.

2)Лапка вернется в первоначальное положение после того, как

рычажок 1 будет переведен в направлении В

3) С помощью коленоподъемника можно поднять прижимную

лапку примерно на 10 мм и максимально на 13 мм.
